Прочие уровнемеры

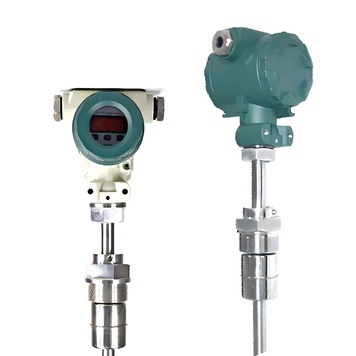

Поплавковые уровнемеры (механические датчики уровня)

Поплавковые уровнемеры – одни из самых простых и доступных приборов для измерения уровня жидкостей. Их работа основана на физическом принципе плавучести: полый поплавок находится на поверхности жидкости и перемещается вверх или вниз следом за уровнем. Внутри прибора поплавок обычно соединен с передатчиком сигнала посредством магнитной связи или рычага. Например, в современных моделях поплавковый датчик уровня жидкости оснащается магнитным поплавком, взаимодействующим с сенсорным модулем, который преобразует изменение уровня в стандартный токовый сигнал 4–20 мА. Таким образом, поплавковый уровнемер может непрерывно передавать текущее значение уровня на систему контроля или индикатор. Это позволяет организовать дистанционный мониторинг без необходимости визуально наблюдать за уровнем.

Основные преимущества поплавковых датчиков:

• Во-первых, они отличаются чрезвычайно простой конструкцией и легкостью монтажа. В приборе минимальное число электроники – фактически это механический датчик уровня с одним подвижным элементом (поплавком). Такая простота обеспечивает высокую надежность и повторяемость показаний.
• Во-вторых, поплавковые уровнемеры обычно имеют невысокую цену по сравнению с более сложными электронными устройствами. При этом их точность для большинства задач вполне достаточна, а погрешность не зависит от химического состава или электропроводности контролируемой жидкости.
• Поплавку неважно, вода в резервуаре или масло – плотность и диэлектрические свойства среды практически не влияют на его работу.
• Поплавковые устройства не создают герметичных вводов в емкость и не содержат мембран, благодаря чему исключаются протечки и проблемы загрязнения датчика измеряемой средой. Современный поплавковый датчик уровня жидкости обычно имеет герметичный корпус и высокую степень защиты (до IP68), что позволяет ему работать погруженным в жидкость длительное время.

Поплавковые уровнемеры применяются очень широко. Классический поплавковый датчик уровня воды можно встретить в системах водоснабжения (контроль уровня в баках и резервуарах, колодцах, скважинах), в очистных сооружениях, канализационных насосных станциях.

Поплавковые датчики популярны в нефтехимической отрасли – для контроля уровня топлива, нефти и нефтепродуктов в резервуарах и цистернах. Например, во многих резервуарах хранения дизельного топлива используются поплавковые уровнемеры топлива для непрерывного измерения объемов.

Кроме того, поплавковые сигнализаторы уровня (так называемые ПДУ – поплавковые датчики уровня) часто устанавливаются для защиты оборудования: они подают сигнал о минимальном уровне жидкости (защита насосов от «сухого хода») или о переливе при достижении максимума.

Благодаря надежности и простоте, поплавковые уровнемеры востребованы и в бытовых применениях (например, поплавковый контроль уровня в бытовых насосных станциях, септиках и т.д.). Следует учитывать, что для корректной работы таких датчиков желательно относительно спокойное состояние поверхности: сильные колебания или всплески в емкости могут вызывать скачки показаний поплавка. В целом же грамотный выбор конструкции (размер и форма поплавка, демпфирование колебаний) позволяет использовать поплавковые уровнемеры практически в любых жидких средах, в том числе агрессивных и взрывоопасных.

Емкостные уровнемеры: принцип действия и применение

Емкостный уровнемер – это электронный датчик, измеряющий уровень по изменению электрической емкости. Он состоит из чувствительного элемента (электрода или зонда), электроники-преобразователя и, при необходимости, корпуса или крепления.

Принцип работы емкостного датчика уровня можно представить так: измерительный зонд вместе со стенкой резервуара (или вторым электродом) образует своеобразный конденсатор. Когда жидкость в резервуаре поднимается или опускается, она изменяет диэлектрическую проницаемость пространства между электродами и, соответственно, их электрическую емкость. Специальный преобразователь фиксирует эти изменения емкости и преобразует их в выходной электрический сигнал, пропорциональный уровню. Таким образом, без каких-либо движущихся частей емкостной датчик непрерывно «чувствует» текущий уровень жидкости.

Особенности емкостных уровнемеров:

1. Это безконтактный метод с точки зрения механики – зонд не содержит подвижных частей и практически не изнашивается.
2. Датчик имеет быструю реакцию на изменение уровня, что важно в динамичных процессах.
3. Конструкция зонда может быть выполнена из материалов, устойчивых к агрессивным средам (например, покрытие тефлоном), поэтому емкостные датчики подходят для контроля уровня кислот, щелочей, нефтепродуктов и других химически агрессивных жидкостей. Они также успешно применяются там, где не подходят поплавковые или другие контактные методы – например, при высоком давлении или температуре в резервуаре.
4. Монтаж и настройка таких приборов довольно просты: зонд обычно устанавливается вертикально в резервуар (погружной вариант) либо монтируется сбоку или сверху на крышке. Существуют накладные емкостные датчики уровня, которые крепятся снаружи на стенку неметаллической емкости и позволяют измерять уровень без прямого контакта с жидкостью. Это актуально для токсичных или пищевых сред, где важно обеспечить герметичность.

Емкостные уровнемеры универсальны – они применяются не только для жидкостей, но и для контроля уровня зерна, порошков, цемента и других сыпучих материалов в силосах. В газовых средах изменение емкости тоже может фиксироваться (например, определение границы раздела «жидкость-газ»), однако в чистом газе изменение уровня неактуально.

Емкостные датчики уровня широко используются:

• В промышленности. Они востребованы в химической и нефтехимической отрасли – для непрерывного контроля уровня реагентов, сырья, топлива в технологических емкостях.
• В сфере водоснабжения и ЖКХ емкостные уровнемеры применяют для контроля воды в баках, резервуарах чистой и сточной воды, колодцах.
• На пищевых и фармацевтических производствах такой тип датчика позволяет измерять уровень жидких продуктов, сиропов, напитков и т.д., причем без риска загрязнения продукта (при использовании гигиенических оболочек зонда).
• В сельском хозяйстве. Емкостные сенсоры используют для контроля уровня зерна в элеваторах, комбикорма в бункерах и пр.
• В транспортной сфере они нашли себя как датчики уровня топлива емкостного типа – во многих грузовых машинах и спецтехнике устанавливаются емкостные топливомеры, дающие более стабильные показания, чем простые поплавковые датчики.

В целом, емкостный датчик уровня удобен там, где нужна долговечность, отсутствие подвижных элементов и высокая чувствительность. Однако для корректной работы важно правильное первоначальное калибрование под диэлектрические свойства конкретной среды. Например, если жидкость сильно изменяет свою диэлектрическую проницаемость при температурных колебаниях, это может повлиять на точность. Также наличие отложений на зонде (нагар, налипание вязких сред) способно исказить измерение – поэтому периодическая чистка или выбор датчика с самоочищающимся покрытием иногда необходимы. При правильном подборе и установке емкостные уровнемеры обеспечивают надежный и точный контроль уровня, сравнимый с другими современными методами. Их преимущества – быстродействие, универсальность и долгий срок службы – делают эти приборы одними из самых популярных в сегменте измерения уровня.

Где купить поплавковый или емкостный датчик уровня: цена и преимущества

Если вам требуется надежный контроллер уровня жидкости, компания «Измеркон» предлагает современные поплавковые и емкостные уровнемеры собственного производства. Мы поможем подобрать оптимальное решение под ваши задачи – будь то простой поплавковый датчик уровня воды для резервуара либо высокоточный емкостной уровнемер с цифровым интерфейсом. У нас вы можете купить поплавковый датчик уровня или емкостной датчик напрямую от производителя по выгодной цене. Чтобы узнать стоимость и заказать прибор, достаточно оставить заявку на сайте или позвонить по телефону – наши специалисты оперативно проконсультируют и оформят поставку. Ниже перечислим основные причины, почему выбирают «Измеркон»:

• Профессиональная экспертиза и опыт. Мы более 15 лет разрабатываем и производим датчики – инженеры компании обладают высокой компетенцией и знают специфику применения приборов уровня в различных отраслях. Вы получаете экспертную помощь в решении вашей задачи.
• Высокое качество приборов. Все уровнемеры изготавливаются из надежных материалов и проходят строгий контроль. Мы предлагаем современные датчики уровня, обладающие высокой точностью и долговечностью.
• Гибкая ценовая политика. Благодаря собственному производству и большим объемам поставок мы обеспечиваем конкурентные цены. Постоянным клиентам доступны специальные условия: скидки, индивидуальные варианты оплаты и доставки.
• Сборка в Санкт-Петербурге под заказ. Наши датчики уровня собираются на собственном предприятии в СПб. Это гарантирует быстрые сроки изготовления и возможность адаптировать прибор под ваши требования (нестандартная длина зонда, тип выхода и т.п.). Вы получаете решение, максимально подходящее под ваши условия эксплуатации.
• Гарантийная и сервисная поддержка. На все поставляемые уровнемеры распространяется гарантия производителя. Также мы обеспечиваем постгарантийное обслуживание, консультации по эксплуатации и ремонт при необходимости. Вы можете быть уверены в надежной работе оборудования на весь срок службы.

Заказывая уровнемеры в «Измеркон», вы выбираете качество, профессионализм и выгодные условия. Свяжитесь с нами уже сегодня – и мы поможем вам обеспечить эффективный контроль уровня на вашем объекте!
