Сенсор СО2 с низким энергопотреблением и устойчивостью к вибрации — SUNRISE

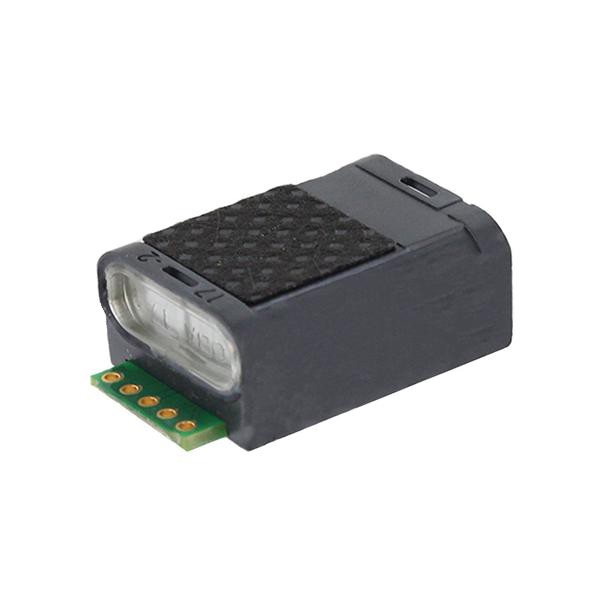

Светодиодный OEM-сенсор CO2 на NDIR-технологии нового поколения SUNRISE

Разработка компактных измерительных приборов, IoT-устройств и сельскохозяйственных контроллеров с функцией мониторинга CO2 до недавнего времени упиралась в одно противоречие: классические NDIR-сенсоры потребляют значительный ток и требуют питания 5…12 В, что исключает их применение в батарейных и энергоэффективных системах. Senseair SUNRISE, сенсор CO2 нового поколения из линейки промышленных сенсоров и сенсоров углекислого газа от шведского производителя Senseair, построенный на первой в индустрии светодиодной NDIR-технологии: при точности, сопоставимой с промышленными преобразователями, прибор потребляет в среднем менее 150 мкА, в 6 раз меньше, чем у аналогичных NDIR-сенсоров. Измеркон является официальным поставщиком продукции Senseair в России.

Если Вам необходимо запросить дополнительную техническую документацию на продукт или нужна консультация по нему, свяжитесь с нашими специалистами.

Особенности и преимущества сенсора SUNRISE

Ключевое конструктивное решение SUNRISE, замена традиционного нагревательного элемента инфракрасного источника на светодиод. Это устраняет единственный механически нагруженный элемент классического NDIR, радикально снижает энергопотребление и выделяет SUNRISE среди промышленных сенсоров газа по соотношению точности и потребляемой мощности.

• Светодиодная NDIR-технология: Первый в индустрии CO2-сенсор с LED-источником ИК-излучения вместо нагревательной нити, нет подвижных частей, нет деградации нагревателя, выше устойчивость к вибрации.
• Ультранизкое энергопотребление: Среднее потребление менее 150 мкА при напряжении 3,05…5,5 В, совместимость с батарейным питанием, энергосберегающими микроконтроллерами и солнечными панелями.
• Точность ±30 ppm ±3% ВПИ: Метрологические характеристики промышленного уровня в форм-факторе OEM-модуля.
• Цифровые интерфейсы UART и I2C: Прямое подключение к любому микроконтроллеру без дополнительных АЦП или схем согласования.
• Настраиваемый интервал измерения: Пользователь задаёт частоту опроса сенсора, от режима непрерывного измерения до редких замеров для максимальной экономии энергии.
• Алгоритм самокалибровки ABC: Автоматическая коррекция нулевой точки исключает необходимость периодической ручной калибровки на протяжении всего срока службы более 15 лет.

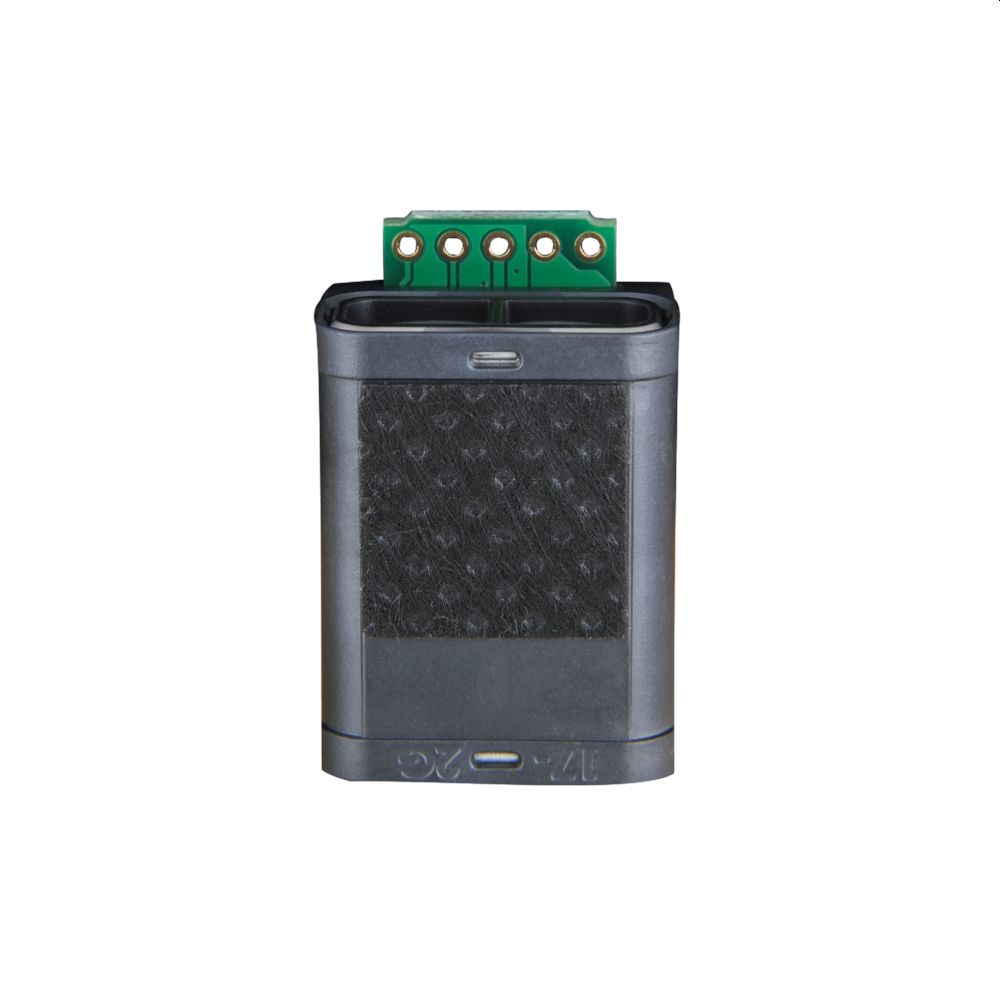

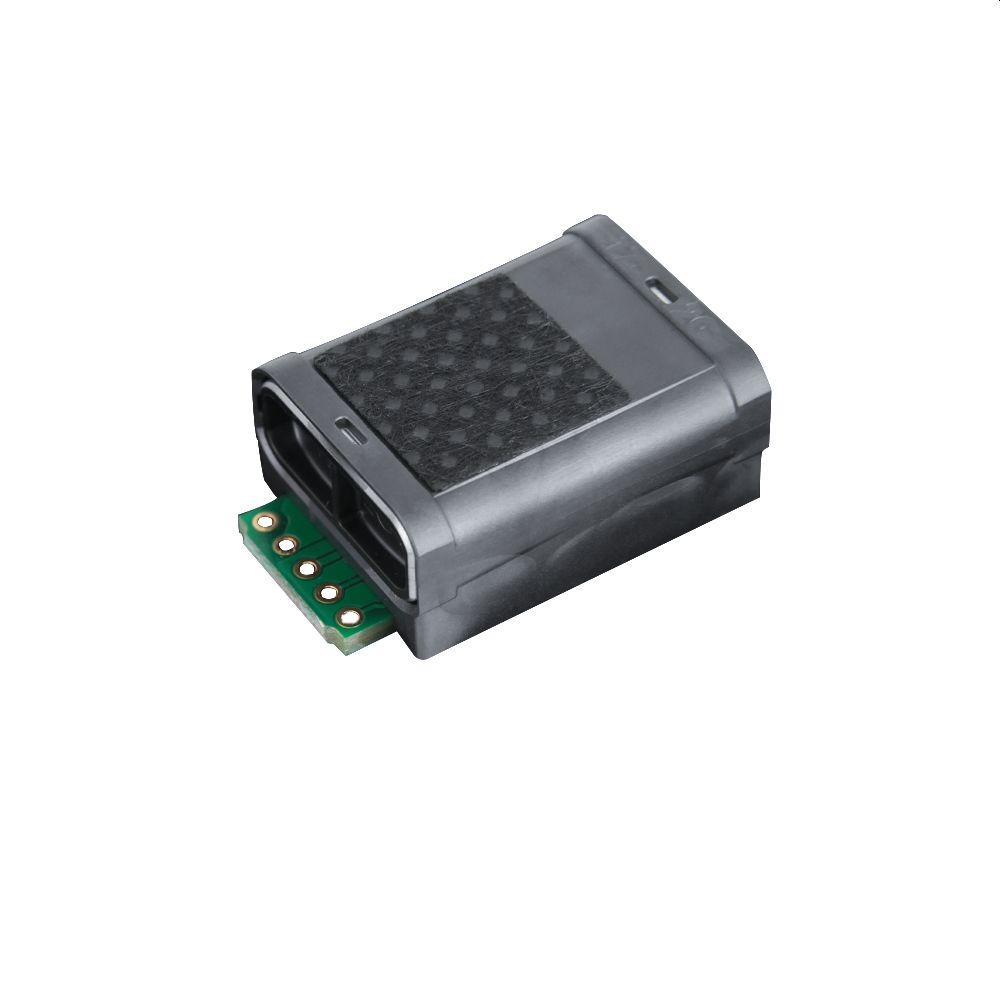

• Компактный форм-фактор: Габариты 33,9×19,8×11,8 мм и вес 4,9 г позволяют встраивать сенсор в малогабаритные корпуса приборов.

Общая информация о сенсоре SUNRISE

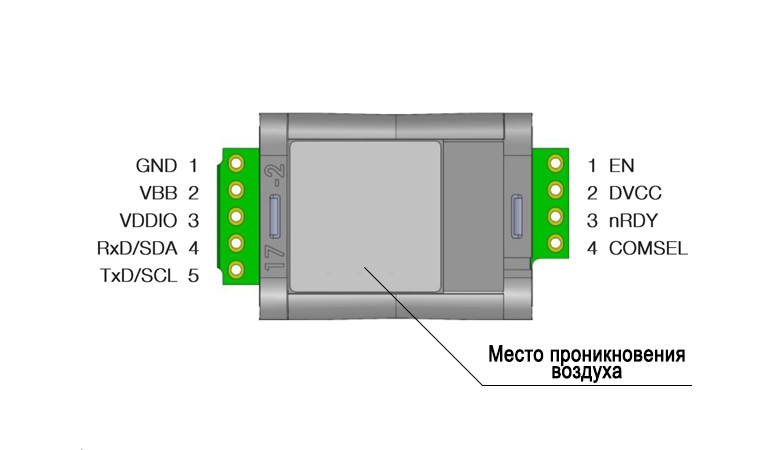

SUNRISE поставляется как OEM-компонент для встраивания в конечные устройства: датчики качества воздуха, контроллеры климата, портативные газоанализаторы, тепличные системы управления и IoT-узлы. В отличие от готовых настенных или канальных преобразователей, SUNRISE поставляется в виде платы с контактными площадками и подключается к материнской плате разрабатываемого устройства.

Питание сенсора: 3,05…5,5 В постоянного тока. Это напряжение напрямую совместимо с литий-ионными аккумуляторами (номинал 3,7 В), трёхвольтовыми и пятивольтовыми шинами питания микроконтроллеров. Пиковое потребление составляет 125 мА в момент включения источника ИК-излучения; среднее, менее 150 мкА при настроенном интервале измерения. За счёт программируемого интервала разработчик может оптимизировать баланс между частотой обновления данных и бюджетом энергии.

Обмен данными осуществляется через интерфейсы UART или I2C, оба поддерживаются параллельно, выбор определяется архитектурой целевого устройства. Аналоговый выход отсутствует; все данные передаются в цифровом виде.

Рабочий диапазон температур: 0…50°C, рабочая влажность, до 85% RH без конденсата.

Принцип работы сенсора SUNRISE

В основе SUNRISE лежит недисперсионный инфракрасный метод (NDIR: Non-Dispersive Infrared) в сочетании с принципиально новым источником излучения. В классических NDIR-сенсорах источником ИК-излучения служит резистивный нагревательный элемент, потребляющий несколько десятков миллиампер в непрерывном режиме. В SUNRISE этот элемент заменён полупроводниковым светодиодом, излучающим в ИК-диапазоне.

Молекулы CO2 поглощают ИК-излучение на строго определённой длине волны. Светодиод генерирует импульс излучения; часть потока поглощается молекулами CO2, находящимися в оптическом пути; фотодетектор регистрирует ослабление сигнала. Встроенный процессор пересчитывает степень поглощения в концентрацию в единицах ppm и передаёт результат по UART или I2C.

Светодиодный источник работает импульсно: включается на время одного измерения, затем выключается. Именно это обеспечивает среднее потребление менее 150 мкА при пиковом токе 125 мА в момент импульса.

Долгосрочная стабильность показаний поддерживается алгоритмом ABC (Automatic Baseline Correction): встроенный процессор периодически анализирует минимальные зафиксированные значения и автоматически корректирует нулевую точку сенсора. Это исключает дрейф показаний без участия оператора на протяжении всего заявленного срока службы более 15 лет.

Где применяется сенсор SUNRISE

SUNRISE ориентирован на производителей оборудования (OEM) и разработчиков устройств, которым требуется встраиваемый CO2-сенсор с минимальным потреблением энергии:

• Тепличные и агропромышленные контроллеры: регулирование концентрации CO2 в теплицах для оптимизации фотосинтеза и повышения урожайности.
• Портативные и носимые газоанализаторы: встраивание в батарейные устройства мониторинга качества воздуха.
• IoT-узлы и беспроводные сенсорные сети: измерение CO2 в узлах с питанием от батареи или солнечной панели.
• Умные счётчики и устройства управления вентиляцией: интеграция в контроллеры с шиной I2C или UART для систем DCV (demand-controlled ventilation).
• Встроенные системы мониторинга качества воздуха: датчики качества воздуха для жилых и общественных зданий нового поколения.
• Промышленное приборостроение: компонентная база для разработки специализированных газоанализаторов, сенсоров утечки газа и мультипараметрических датчиков качества воздуха.

Технические характеристики SUNRISE

Схожее измерительное оборудование

Наряду с данным устройством, Вас также могут заинтересовать следующие схожие приборы:

eSENSE Ind, готовый промышленный преобразователь CO2 в корпусе IP54 с аналоговыми выходами 0…10 В и 4…20 мА для прямого подключения к контроллерам.

iMK hall, настенный преобразователь CO2, температуры и влажности с RS485 Modbus RTU и дисплеем.

Датчики концентрации CO2, каталог приборов для различных задач и условий эксплуатации.
