Цифровой манометр, 0,1%ВПИ (опция: взрывозащита Ei) — LEO2, LEO2 Ei

Цифровой манометр, 0,1%ВПИ (опция: взрывозащита Ei) LEO2, LEO2 Ei

Контроль параметров в современных гидравлических и пневматических системах требует применения точного и удобного в эксплуатации оборудования. Цифровой манометр серии LEO2 представляет собой компактный прибор, который закрывает большинство задач по мониторингу. Данная модель обеспечит точность 0,1% от верхнего предела измерений (ВПИ).

Если Вам необходимо запросить дополнительную техническую документацию на продукт или нужна консультация по нему, свяжитесь с нашими специалистами.

Манометр абсолютного давления и вакуума

Внутри прибора находится пьезорезистивный чувствительный элемент. Чтобы защитить электронику от прямого контакта с жидкостями или газами, сенсор помещен в металлический корпус и изолирован слоем масла. Главный плюс серии LEO2, ее универсальность. На производстве один такой прибор может работать и как манометр абсолютного давления, и измерять относительные величины (избыточные значения и вакуум).

Чтобы использовать его как манометр для измерения избыточного давления, достаточно перед началом работы выполнить обнуление показаний с помощью кнопок на лицевой панели. Заводская калибровка нулевой точки (ZERO) для стандартных модификаций, например, -1...3 бар, установлена на отметке 0 бар абсолютного значения. Если необходимо проводить измерения в герметичном контуре, режим установки нуля активируется при текущем давлении окружающей среды.

Для инженеров, которым требуется манометр разряжения, предусмотрены диапазоны, начинающиеся от -1 бар (варианты: -1…3 бар, -1…10 бар, -1…30 бар или -1…60 бар). Максимальный предел для стандартных модификаций устройства достигает 700 бар.

Управление и интерфейс промышленного манометра

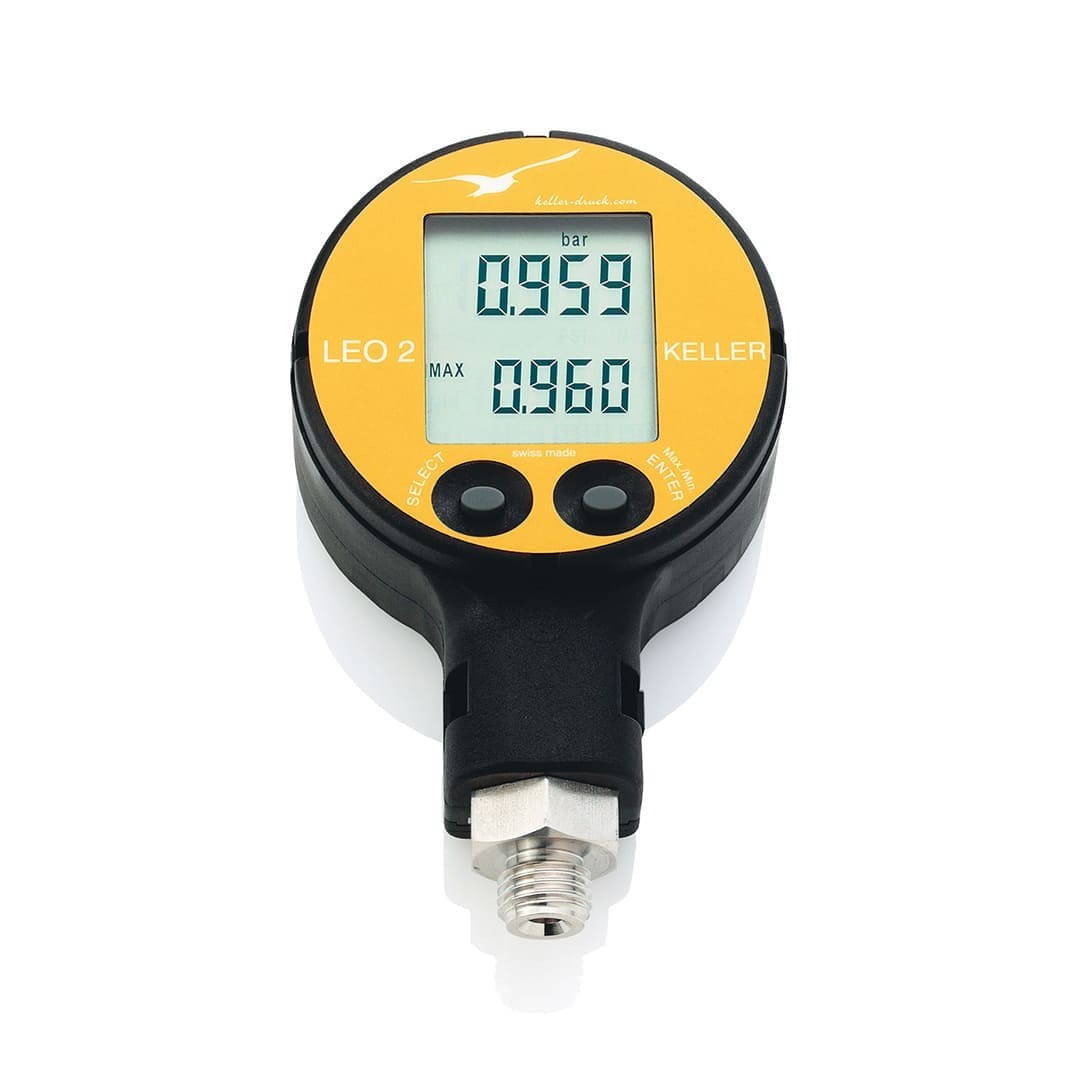

Все современные промышленные манометры этой серии отличаются понятным интерфейсом. На жидкокристаллическом дисплее (две строки по 4,5 знака) одновременно отображается текущее значение и зафиксированные пики, максимум или минимум за рабочую сессию. Это особенно удобно при опрессовке систем или поиске кратковременных скачков.

Пользователь может самостоятельно выбрать единицы вывода информации: bar, mbar/hPa, kPa, MPa, PSI или kp/cm2. Для экономии заряда предусмотрена функция автоматического отключения через 15 минут бездействия кнопок. Питание обеспечивает стандартная литиевая батарейка (3 В, тип CR2430), ресурса которой хватает до 1000 часов непрерывной работы.

Конструкция и материалы сборки

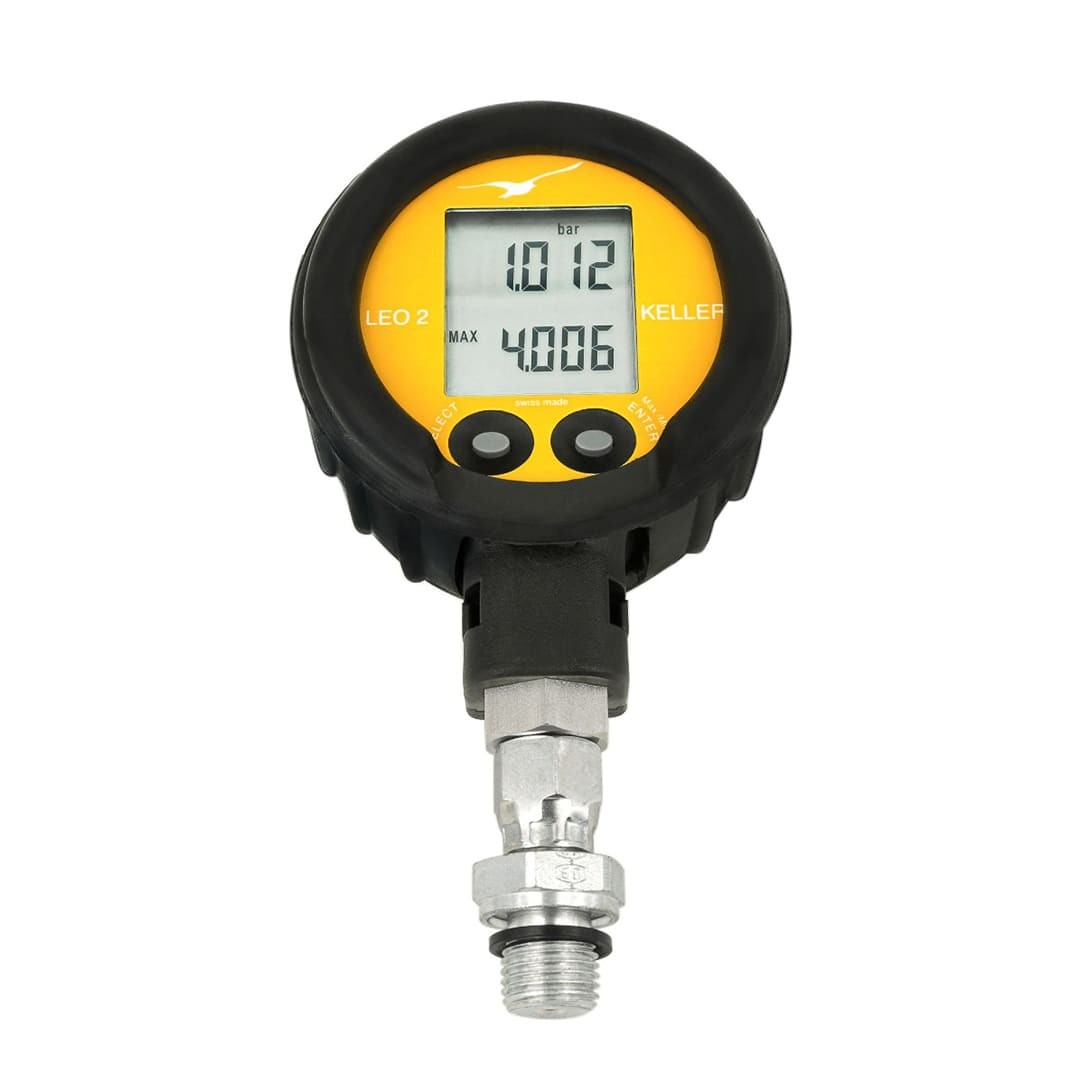

Базовое резьбовое соединение манометра выполнено в формате 7/16-20 UNF. При этом в стандартный комплект уже включен специальный переходник на классическую резьбу G1/4.

Этот адаптер оснащен шарнирным механизмом с уплотнительными кольцами NBR. Шарнир дает возможность вращать корпус устройства вокруг своей оси уже после жесткого монтажа в трубную магистраль. Оператор может повернуть экран под удобным углом обзора без ослабления герметичности узла.

• Габариты без защитного кожуха: ширина 59 мм, высота 95 мм, глубина 32 мм.
• Вес: около 125 грамм (без учета резинового кожуха и адаптера).
• Детали, контактирующие с измеряемой средой (мембрана и штуцер), изготовлены из прочной нержавеющей стали AISI 316L.
• Корпус дисплея отлит из полиамида и имеет класс защиты от пыли и влаги IP65.

Искробезопасное исполнение Ei и специальные опции

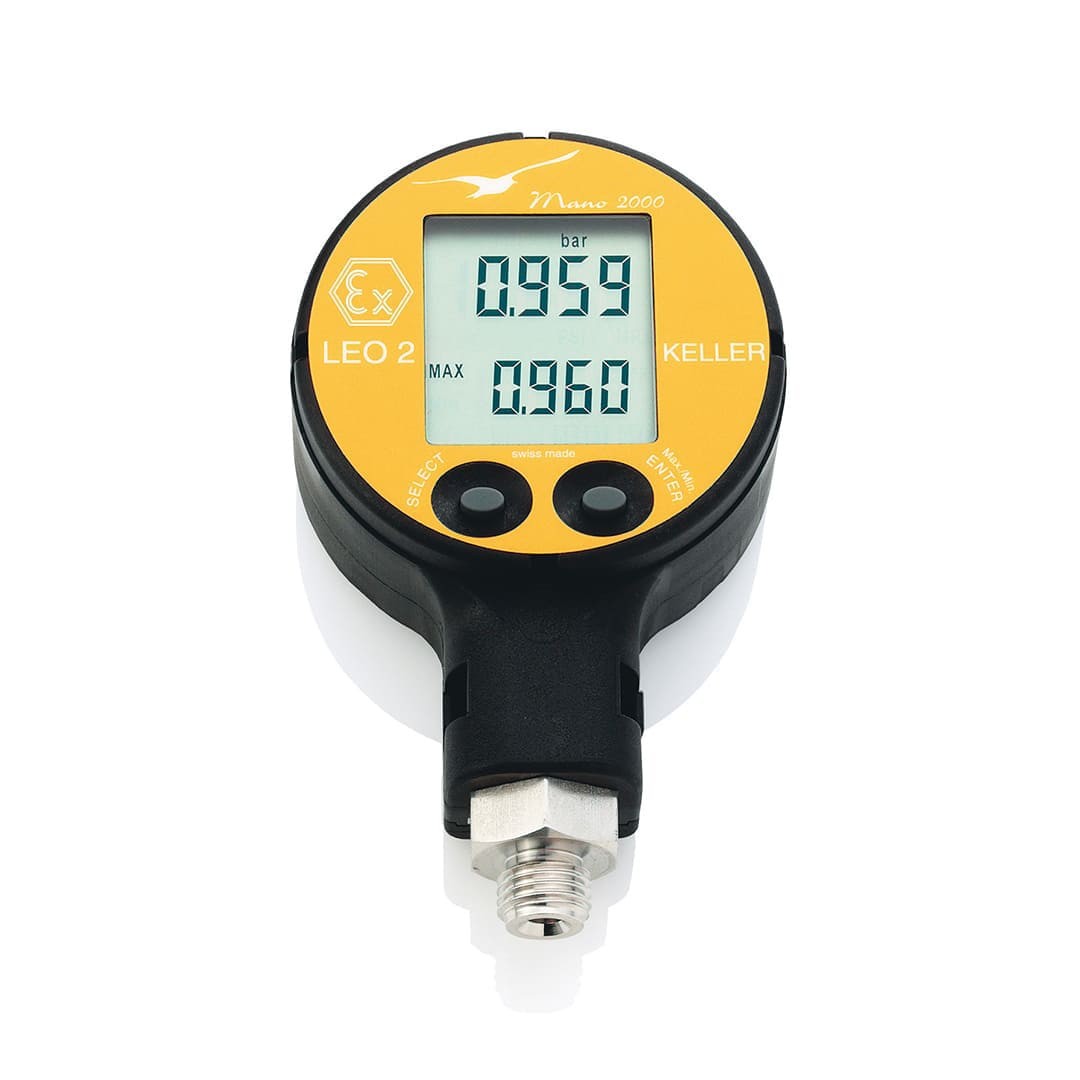

На объектах с высоким риском воспламенения газов или паров обычные приборы строго запрещены. Для таких случаев выпускается специализированный промышленный манометр давления в модификации LEO2-Ei. Он имеет сертификат искробезопасной цепи (Ex II 1 G EEx ia IIC T6 или T5). Строгое требование для безопасной эксплуатации взрывозащищенной версии, использование только элементов питания типа Renata CR2430.

Помимо взрывозащиты, есть модификации под специфические технологические задачи:

• Кислородное исполнение со специальным маслом и полным обезжириванием внутреннего тракта.
• Специальное заполнение сенсора для стабильной работы при низких температурах вплоть до -55 °C.
• Адаптация для пищевой промышленности с применением оливкового масла в качестве передающей среды.

Версия LEO 2 SF6 для элегазовых установок

Для энергетического сектора разработана отдельная версия прибора. Высоковольтные распределительные устройства часто заполняют элегазом (SF6), утечка которого наносит значительный ущерб. Данный манометр давления разряжения и избыточных значений измеряет текущее давление внутри газовой стойки, после чего автоматически рассчитывает приведенное давление SF6 при стандартизированной температуре 20 °C. Такой алгоритм позволяет персоналу точно оценивать плотность элегаза независимо от температурных перепадов окружающей среды.

Управление SF6-версией осуществляется двумя кнопками: левая (SELECT) перебирает функции, а правая (ENTER) подтверждает выбор или переключает между зафиксированными пиковыми цифрами. Датчик температуры интегрирован в нижнюю часть корпуса, поэтому для исключения резких тепловых колебаний от рук человека, прибор рекомендуют держать только за резиновый кожух или присоединенный шланг.

Сферы применения аппаратуры

Благодаря сочетанию компактности и высокой точности (основная погрешность с учетом температурных колебаний в диапазоне 0…50 °C не превышает 0,1% ВПИ), манометры абсолютного и избыточного давления линейки LEO2 востребованы во многих промышленных сферах.

Основные направления внедрения:

• Наладка, диагностика и регулярное обслуживание гидравлических станций.
• Нефтегазовый сектор (особенно искробезопасные версии Ei).
• Метрология и калибровочные лаборатории в качестве эталонного инструмента для испытаний под нагрузкой.

Инструмент одинаково эффективен как манометр для измерения разряжения в вакуумных установках, так и для контроля гидравлики с нагрузкой до 700 бар.
