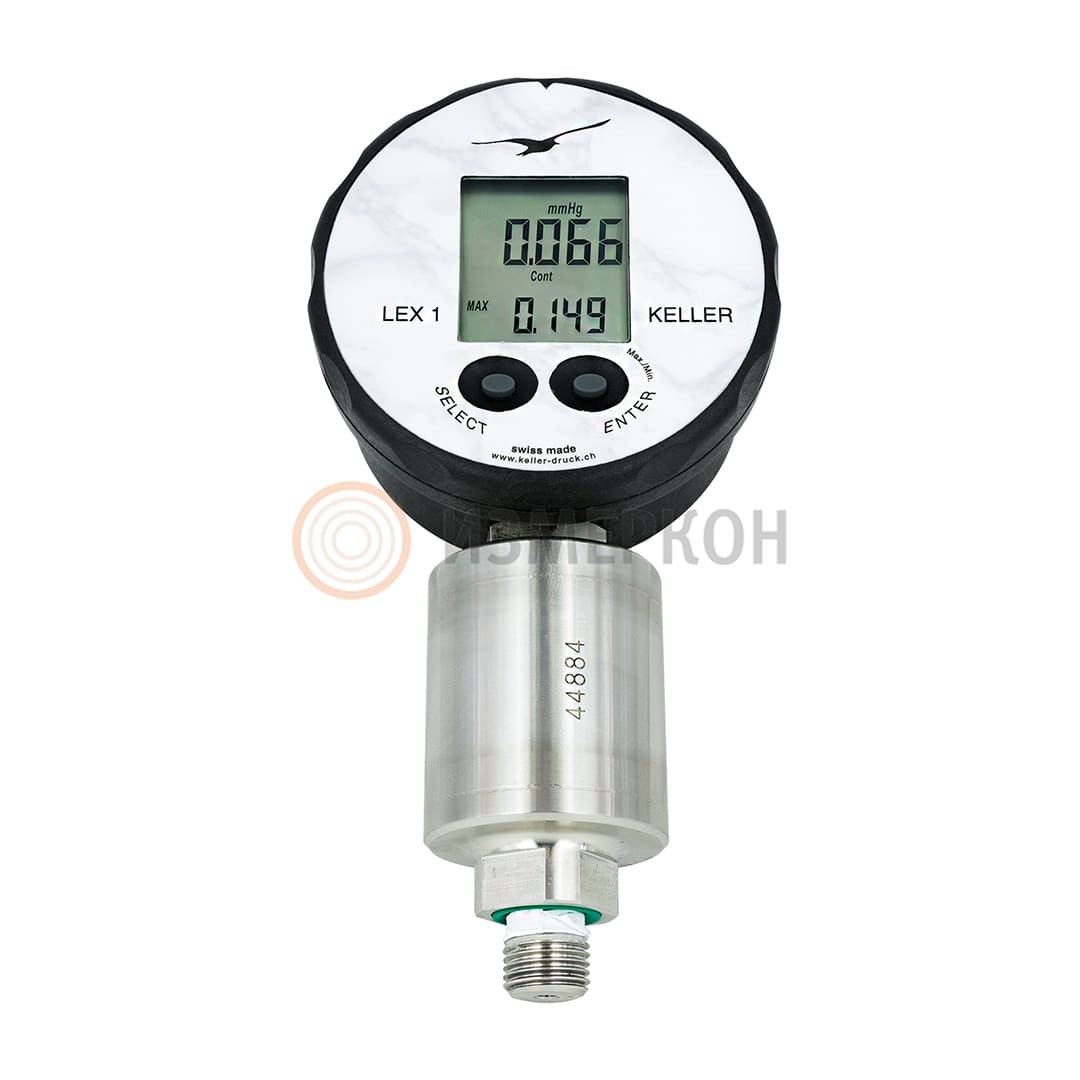

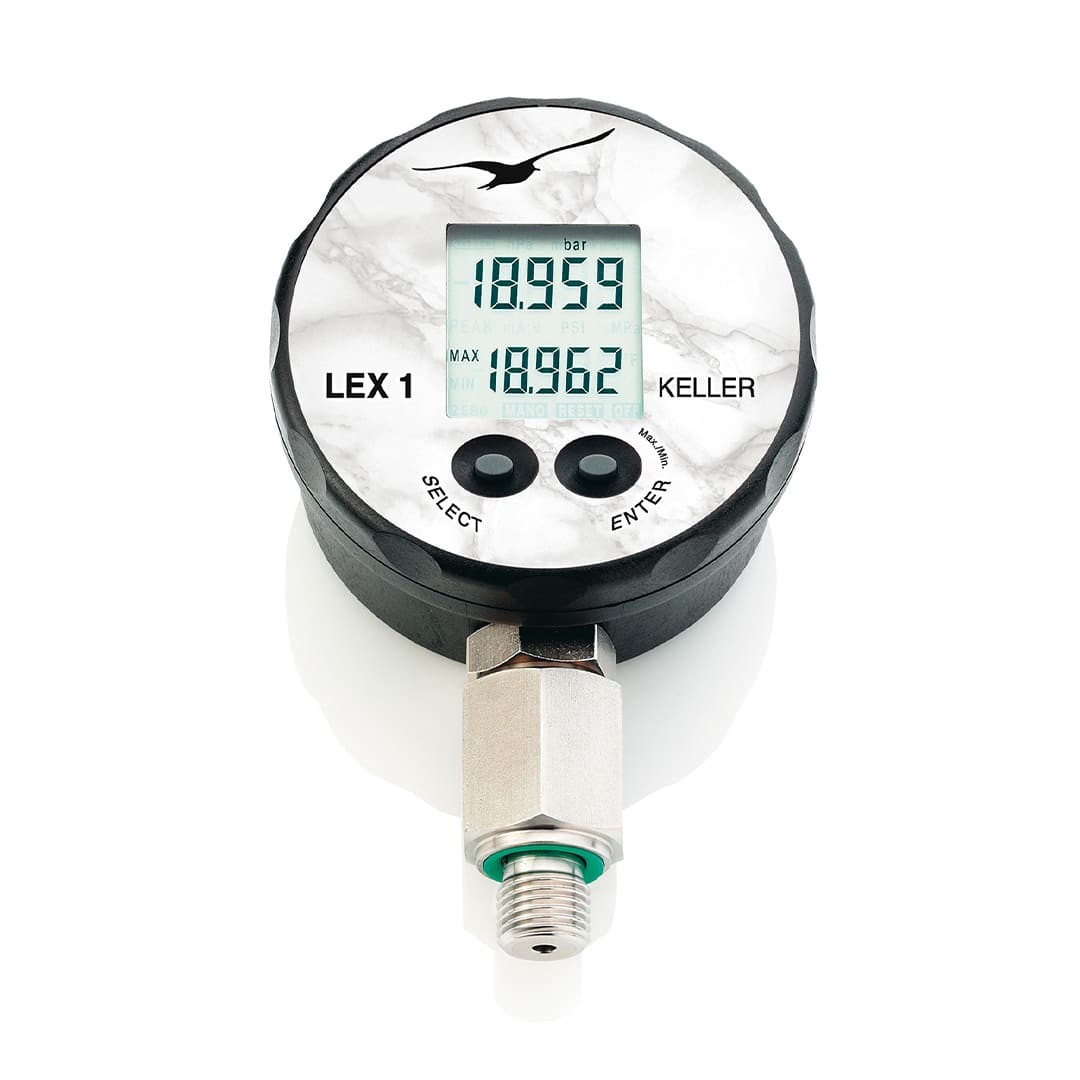

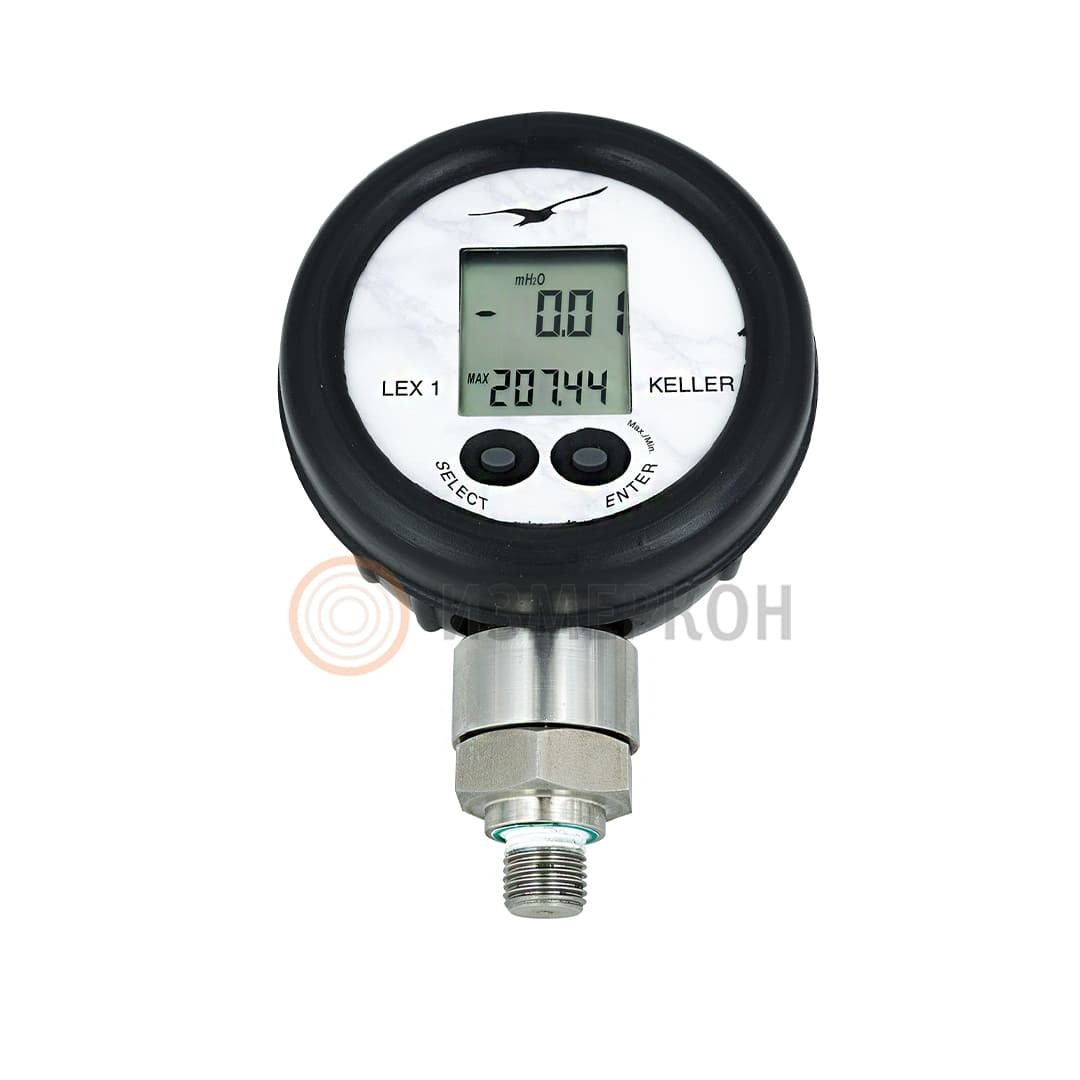

Прецизионный цифровой манометр LEX1 и LEX1 Ei
LEX1 представляет собой прецизионный цифровой манометр для калибровки, поверки и точных технологических измерений. Базовый класс точности 0,05% ВПИ, по заказу 0,025% ВПИ. Прибор регистрирует минимальное и максимальное значения за сессию, передаёт данные по интерфейсу RS485 и выпускается в искробезопасном исполнении LEX1 Ei для взрывоопасных зон.
Если Вам необходимо запросить дополнительную техническую документацию на продукт или нужна консультация по нему, свяжитесь с нашими специалистами.
Особенности и преимущества LEX1
- Эталонная точность: 0,05% ВПИ в базовом исполнении и 0,025% ВПИ по заказу, что позволяет использовать прибор как рабочий эталон при поверке манометров более низкого класса.
- Фиксация минимума и максимума: нижняя строка дисплея показывает экстремум с момента последнего обнуления, поэтому кратковременные броски давления не теряются.
- Сеть до 128 приборов: по интерфейсу RS485 к одной линии подключается до 128 манометров с передачей данных на компьютер или в АСУ ТП.
- Обновление показаний дважды в секунду: достаточно для наблюдения за динамикой при настройке регуляторов и клапанов.

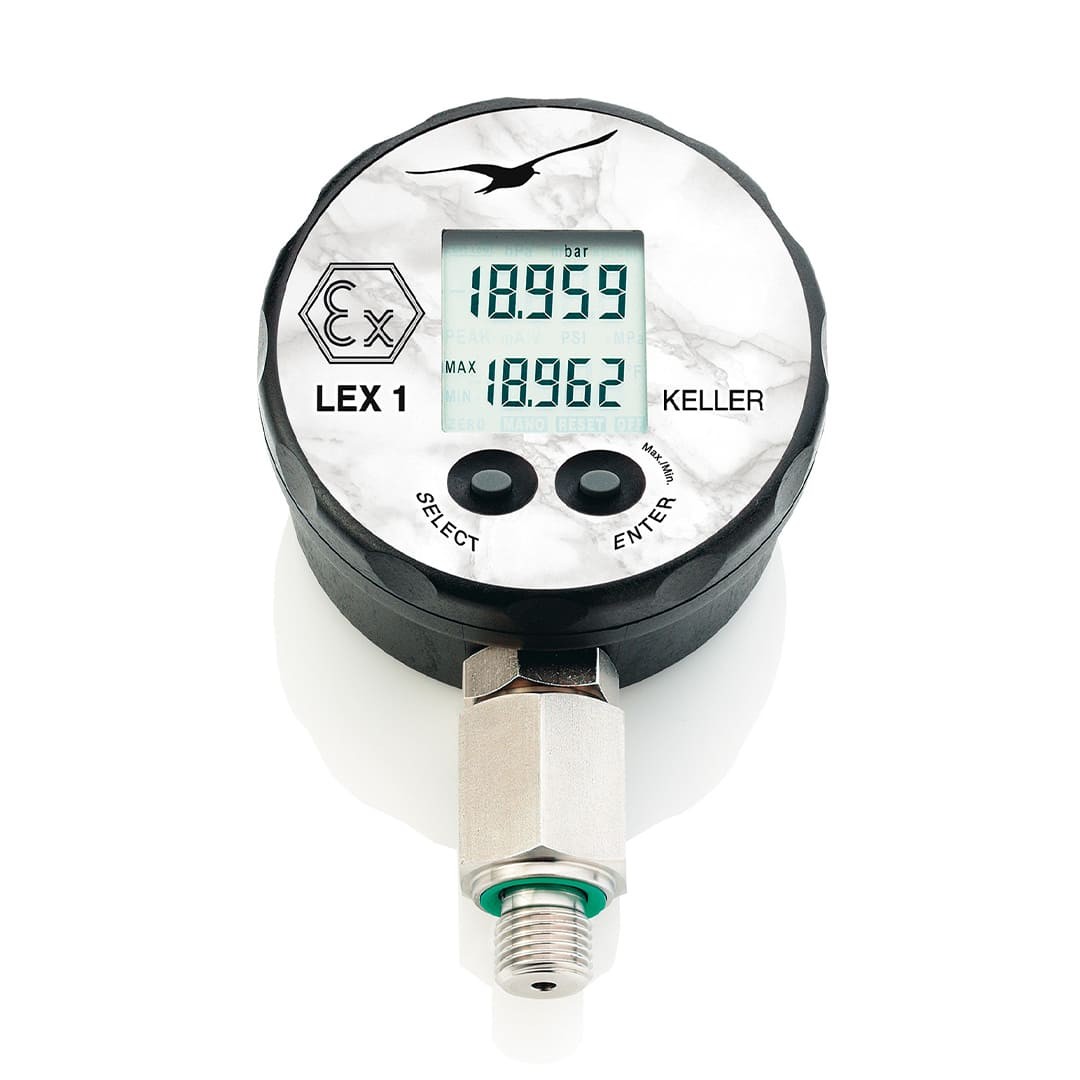

- Искробезопасное исполнение LEX1 Ei: допуск к работе во взрывоопасных зонах без дополнительных барьеров на месте.
- Управление двумя кнопками: включение, выбор функции и единиц измерения, подтверждение выбора, без скрытых меню.

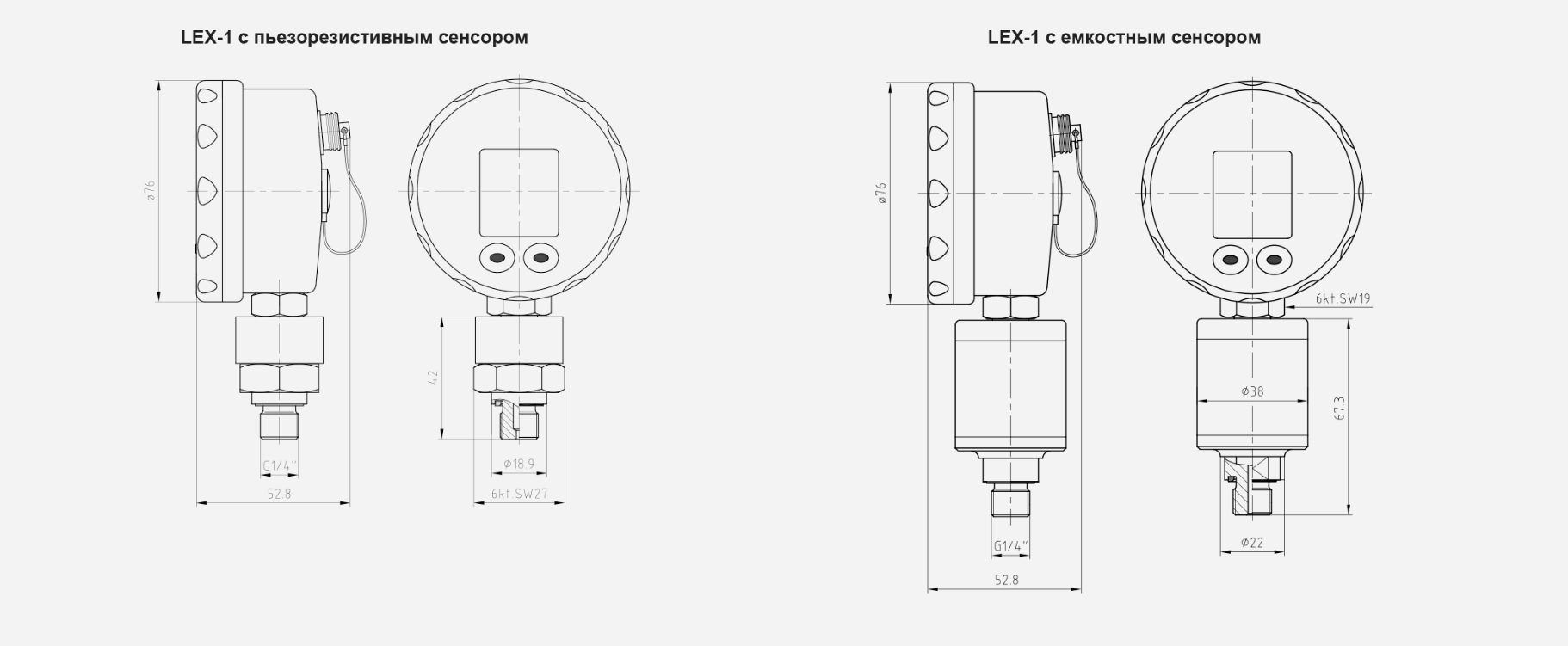

- Варианты присоединения под задачу: штуцер G1/4 дюйма с закрытой мембраной, штуцер для измерения разности давлений, гигиеническое присоединение, штуцер с плоской мембраной.
Общая информация о манометре LEX1
Линейка охватывает три типа давления. Исполнения PR (относительное давление) выпускаются в диапазонах от 0…0,1 бар до минус 1…30 бар, исполнения PA и PAA (абсолютное давление) от 0…4 бар до 0…1000 бар, исполнения PD (дифференциальное давление) в диапазонах 0…0,03; 0…0,1 и 0…0,3 бар. Такой набор закрывает и вакуумные задачи, и гидравлику высокого давления.
Рабочая температура прибора 0…50 °C, температура хранения минус 20…70 °C, температура измеряемой среды минус 20…70 °C, по заказу минус 40…120 °C. Стандартное присоединение G1/4 дюйма, опционально NPT1/4 дюйма и G1/2 дюйма с плоской мембраной.
Для специальных задач предусмотрены кислородное исполнение со специальным маслом заполнения и обезжириванием, исполнение для пищевой промышленности с оливковым маслом в качестве передающей среды, резиновый защитный кожух и транспортировочная сумка.
Принцип работы прецизионного манометра
В основе прибора лежит пьезорезистивный чувствительный элемент, отделённый от среды металлической мембраной и слоем масла. Давление деформирует мембрану, усилие передаётся на кремниевый кристалл, сопротивление тензомоста меняется пропорционально нагрузке.
Электроника оцифровывает сигнал и применяет математическую компенсацию температурной погрешности по данным встроенного термодатчика. Именно эта компенсация позволяет удерживать суммарную погрешность в пределах класса во всём рабочем диапазоне температур, а не только при 20 °C. Результат выводится на дисплей и одновременно доступен по цифровому интерфейсу RS485.
Где применяется манометр LEX1
- Метрологические службы и калибровочные лаборатории: рабочий эталон при поверке и калибровке манометров, датчиков и реле давления.
- Пусконаладка и сервис КИПиА: точная настройка контуров регулирования на месте эксплуатации.
- Испытательные стенды: контроль давления при ресурсных и приёмочных испытаниях.
- Взрывоопасные производства: исполнение LEX1 Ei для нефтегазовой и химической отрасли.
- Пищевая и фармацевтическая промышленность: гигиеническое присоединение и исполнение с оливковым маслом.
- Кислородные линии: исполнение с обезжириванием внутреннего тракта.
Технические характеристики LEX1
| Параметр | Значение |
|---|---|
| Класс точности | 0,05% ВПИ, опционально 0,025% ВПИ |
| Диапазоны PR (относительное) | 0…0,1; 0…0,3; минус 1…3; минус 1…6; минус 1…10; минус 1…16; минус 1…30 бар |
| Диапазоны PA, PAA (абсолютное) | 0…4; 0…7; 0…11; 0…17; 0…31; 0…61; 0…101; 0…161; 0…300; 0…400; 0…700; 0…1000 бар |
| Диапазоны PD (дифференциальное) | 0…0,03; 0…0,1; 0…0,3 бар |
| Частота измерения | 2 раза в секунду |
| Интерфейс | RS485, до 128 приборов в линии |
| Температура рабочая / хранения | 0…50 °C / минус 20…70 °C |
| Температура измеряемой среды | минус 20…70 °C (опция минус 40…120 °C) |
| Присоединение | G1/4 дюйма; опции NPT1/4 дюйма, G1/2 дюйма плоская мембрана |
| Взрывозащита | исполнение LEX1 Ei, искробезопасная цепь |
| Опции | кислородное исполнение, пищевое исполнение, защитный кожух, сумка |
Частые вопросы о прецизионных манометрах
Чем LEX1 отличается от LEO2 и LEO5
LEO2 служит компактным рабочим манометром класса 0,1% ВПИ для повседневных измерений. LEO5 добавляет запись пиковых значений с высокой частотой и функции регистратора. LEX1 остаётся самым точным прибором линейки: 0,05% ВПИ в базе и 0,025% по заказу, плюс сетевой интерфейс RS485 и дифференциальные исполнения, поэтому его берут как эталон для поверки других манометров.
Что означает класс точности 0,05% ВПИ
Аббревиатура ВПИ означает верхний предел измерений. Погрешность нормируется от него, а не от текущего показания: для диапазона 0…100 бар класс 0,05% ВПИ означает предел погрешности ±0,05 бар в любой точке шкалы. Поэтому эталон подбирают так, чтобы рабочая точка приходилась на верхнюю часть диапазона.
Можно ли применять LEX1 во взрывоопасной зоне
Для взрывоопасных зон предназначено исполнение LEX1 Ei с искробезопасной цепью. Обычное исполнение LEX1 в таких зонах применять нельзя. При заказе укажите класс зоны и категорию смеси, чтобы мы подобрали корректное исполнение.
Как подключить несколько манометров к одной линии
Приборы объединяются по интерфейсу RS485, в одной линии допускается до 128 устройств. Каждому манометру присваивается адрес, данные собираются на компьютере или контроллере, что удобно на испытательных стендах с множеством точек контроля.
