Сенсор давления, диаметр от 9 до 19мм — Серия 3L-10L

Сенсор давления, диаметр от 9 до 19 мм — Серия 3L-10L

Контроль давления в узлах с габаритными ограничениями требует применения специализированных компактных сенсоров. Пьезорезистивный сенсор давления серии 3L-10L от швейцарского производителя KELLER разработан как OEM-компонент специально для интеграции в малогабаритные системы. На территории России оборудование официально поставляется компанией «Измеркон». Применение технологии лазерной сварки KELLER позволило герметично соединить тонкую изолирующую мембрану с миниатюрным корпусом сенсора, сохранив при этом высочайшую долговременную стабильность и точность измерений.

Если Вам необходимо запросить дополнительную техническую документацию на продукт или нужна консультация по нему, свяжитесь с нашими специалистами.

Особенности и преимущества пьезорезистивных сенсоров линейки 3L-10L

Линейка выделяется адаптивностью под различные места установки. Базовый пьезорезистивный сенсор выпускается в диаметрах от 9,5 мм (серия 3L) до 19 мм (серия 10L). Разнообразие позволяет интегрировать сенсор давления непосредственно в малогабаритные узлы гидравлики и пневматики.

Ключевые особенности конструкции:

• Сварное присоединение мембраны выполняется заподлицо, что исключает образование щелей и застойных зон.
• Несварное соединение самого сенсора с установочным местом осуществляется при помощи уплотнительного кольца (O-ring). Это защищает мембрану от механических напряжений, возникающих при монтаже, и гарантирует сохранение точности.
• Каждая единица оборудования поставляется с индивидуальным сертификатом калибровки. В документе прописываются параметры чувствительности, линейности, нулевой точки, температурной погрешности и номиналы компенсационных резисторов (отвечающих за дрейф и температурный ноль).
• Широкий выбор уплотнений: в стандартном исполнении применяются кольца из нитрила (NBR) или фторкаучука (Viton/FKM). Однако по запросу прибор модифицируется в сенсор давления для агрессивных сред с использованием устойчивых эластомеров EPDM или Kalrez.

Схожие измерительные приборы

Наряду с данным устройством, Вас также могут заинтересовать следующие схожие приборы:

• ИЗМЕРКОН серии 9— Пьезорезистивный сенсор давления для абсолютного, избыточного давления, избыточного давления-разрежения и разрежения.
• Серия 6L HP и 7L HP — Сенсоры для высоких давлений и высоких температур, до 150 °С.
• Промышленные сенсоры давления  — Широкий ассортимент сенсоров для различных промышленных задач.

Общая информация о модификациях

Толщина и габариты прибора напрямую зависят от рабочего диапазона. Чем выше измеряемые значения, тем более толстая опорная подложка для кремниевого чипа требуется для обеспечения безопасности и надежности.

Доступные серии и их габариты:

• 3L: Ø 9,5 × 4,2 мм (диапазоны 0...20 – 0...200 бар).
• 4L: Ø 11 × 4,2 мм (0...10 – 0...200 бар).
• 5L: Ø 12 × 4,5 мм (0...10 – 0...200 бар).
• 6L: Ø 13 × 4,5 мм (0...50 – 0...200 бар).
• 7L: Ø 15 × 5 мм (0...10 – 0...200 бар).
• 8L: Ø 17 × 7 мм (0...0,2 – 0...200 бар).
• 9L: Ø 19 × 5 мм (0...0,2 – 0...200 бар).
• 10L: Ø 19 × 15 мм (0...0,1 – 0...100 бар).

Помимо стандартных версий, выпускаются серии дифференциального давления (PD-9L, PD-10L) и сенсоры высокого давления (HP-версии, выдерживающие до 2000 бар).

Принцип работы чувствительного элемента

Внутри металлического корпуса располагается кремниевый измерительный чип, закрепленный на отполированной поверхности. Внутренняя изолированная полость заполняется специальным силиконовым маслом. Сверху методом лазерной сварки герметично устанавливается мембрана из нержавеющей стали 316L.

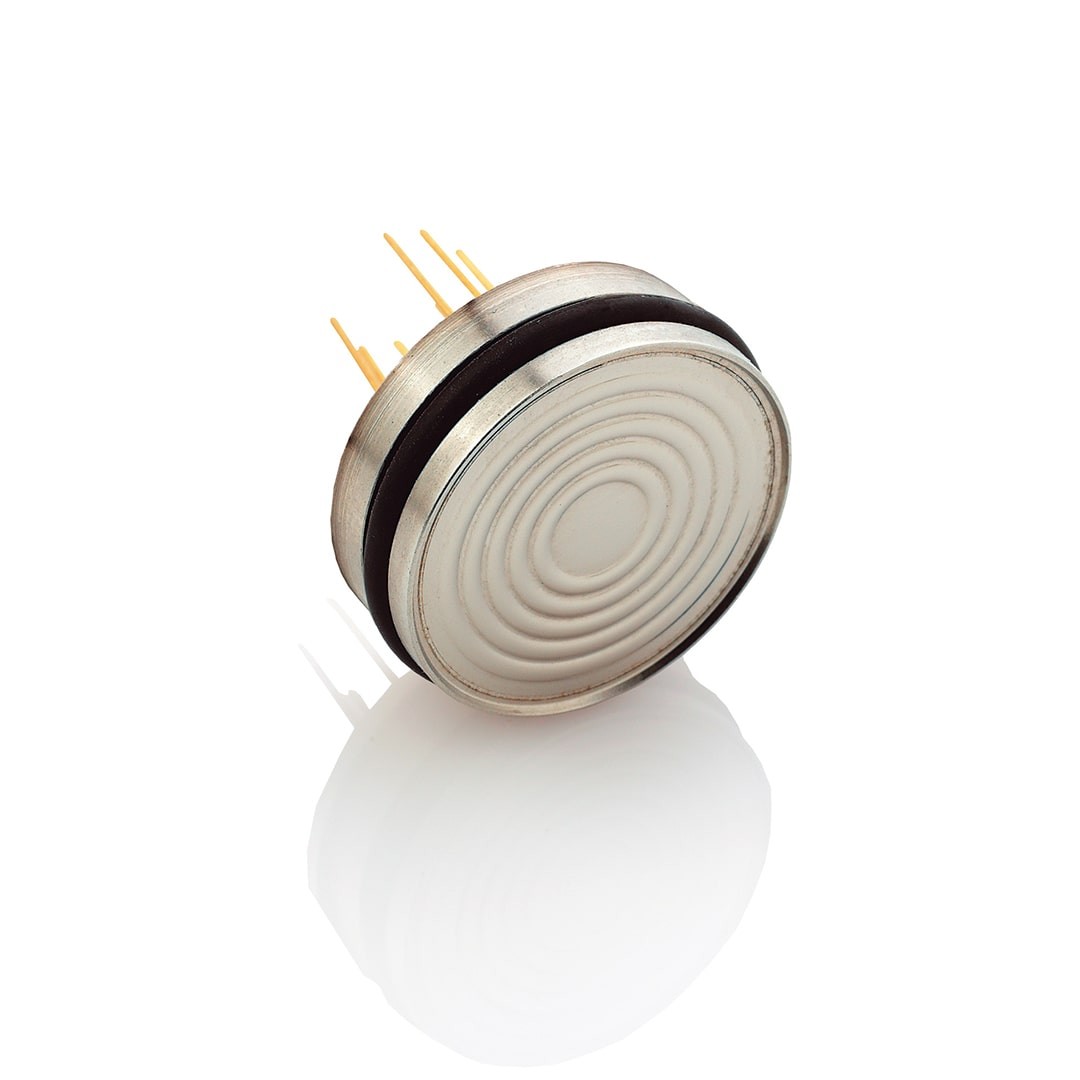

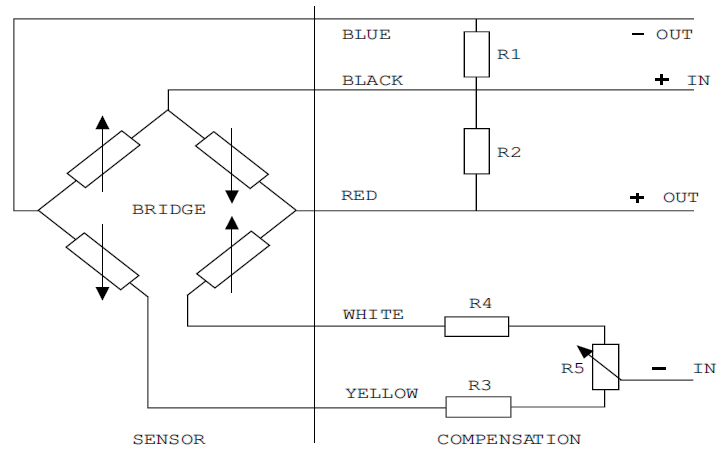

Давление контролируемой среды физически воздействует на внешнюю стальную мембрану. Она прогибается и передает это усилие через силиконовое масло непосредственно на внутренний кремниевый чип. Интегрированный мост Уитстона меняет свое сопротивление пропорционально приложенному усилию, формируя стандартный выходной электрический сигнал (как правило, 160 мВ при токе 1 мА).

Важно учитывать специфику малых диаметров (таких как 3L или 4L). При сильном уменьшении размера мембраны возрастает влияние температурного расширения внутреннего силиконового масла. Расширяясь, оно создает дополнительное давление на чип, что может увеличивать погрешность. Именно поэтому для фиксации самых низких значений (от 0,1 бар) требуются устройства большего диаметра (19 мм, серии 9L и 10L).

Где применяются сенсоры давления

Универсальность и изолированная конструкция делают данный пьезорезистивный сенсор востребованным во многих отраслях. Опционально мембрана и корпус могут изготавливаться из сплава Хастеллой (Hastelloy C-276) или титана, что позволяет внедрять компоненты в химической индустрии и агрессивных средах.

Основные направления применения:

• Промышленное приборостроение и производство OEM-оборудования.
• Авиационно-космическая техника.
• Системы отопления, вентиляции и кондиционирования (ОВК).
• Нефтегазовая отрасль и чистые комнаты.
• Медицинская промышленность.
• Гидрология, океанология и контроль водоснабжения.
• Холодильная техника (при использовании специального масла, устойчивого к низким температурам до -55 °C).
• Пищевая промышленность (с применением безопасного оливкового масла).
• Кислородные магистрали (при заполнении инертным фторовым маслом).

Технические свойства и электрические характеристики

Каждый прибор проходит строгий многоэтапный контроль качества на производстве. В зависимости от габаритов и конкретной модели, характеристики могут незначительно отличаться, однако базовые параметры подтверждают высокий класс линейки:

• Точность: стандартно составляет ± 0,25 % ВПИ (для серии 10L) или ± 0,5 % ВПИ (для более компактной серии 7L).
• Долговременная стабильность: от ± 0,15 % до ± 0,25 % ВПИ в год при эксплуатации в нормальных условиях.
• Сопротивление измерительного моста: 3,5 кОм (± 20 %) при комнатной температуре 20...25 °C.
• Питание (постоянный ток): номинально 1 мА, максимально допустимое значение — 3 мА.
• Рабочие температуры: стандартное исполнение рассчитано на эксплуатацию при температурах среды от -30 до +100 °C. Доступны специальные высокотемпературные опции до +150 °C (и кратковременно до 200 °C).

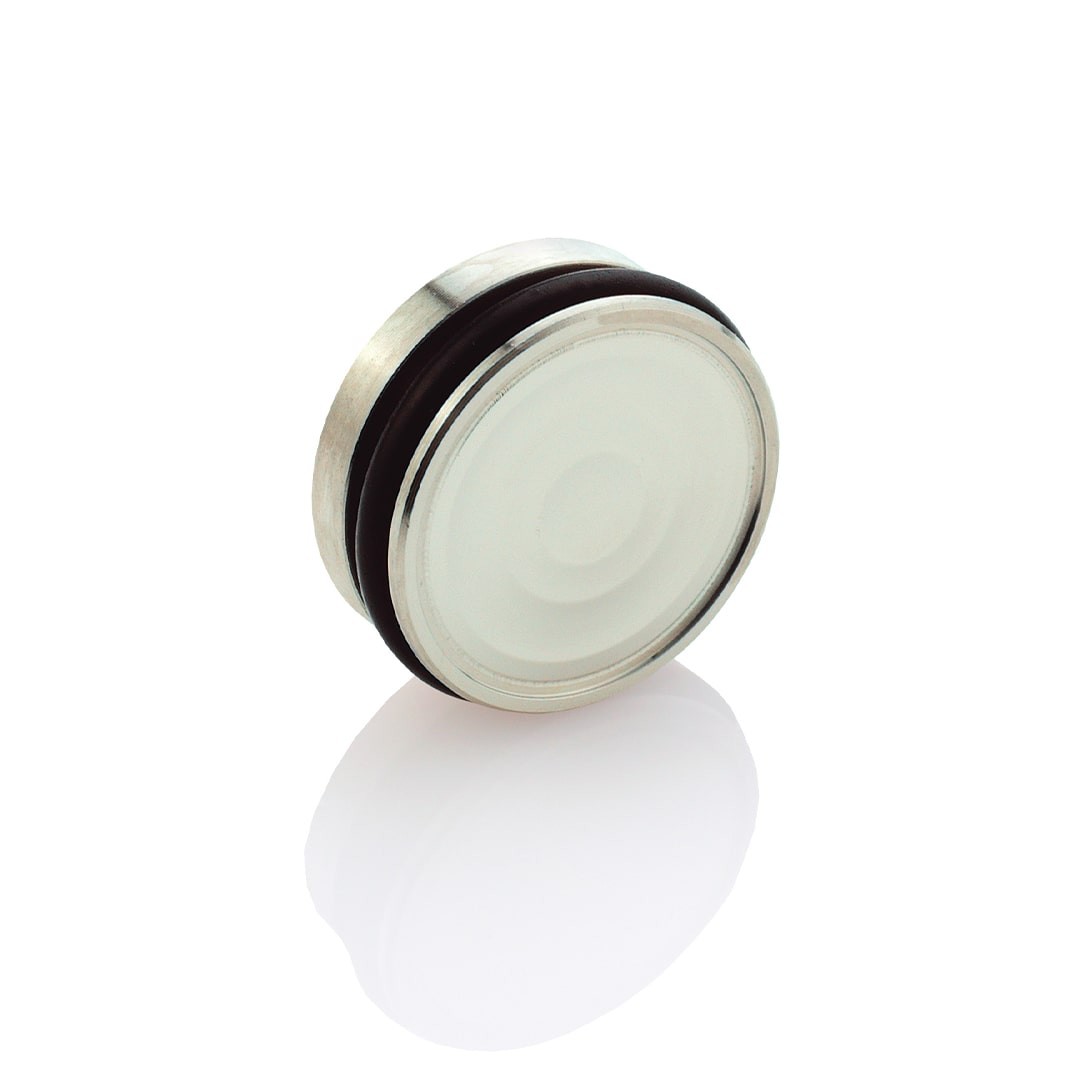

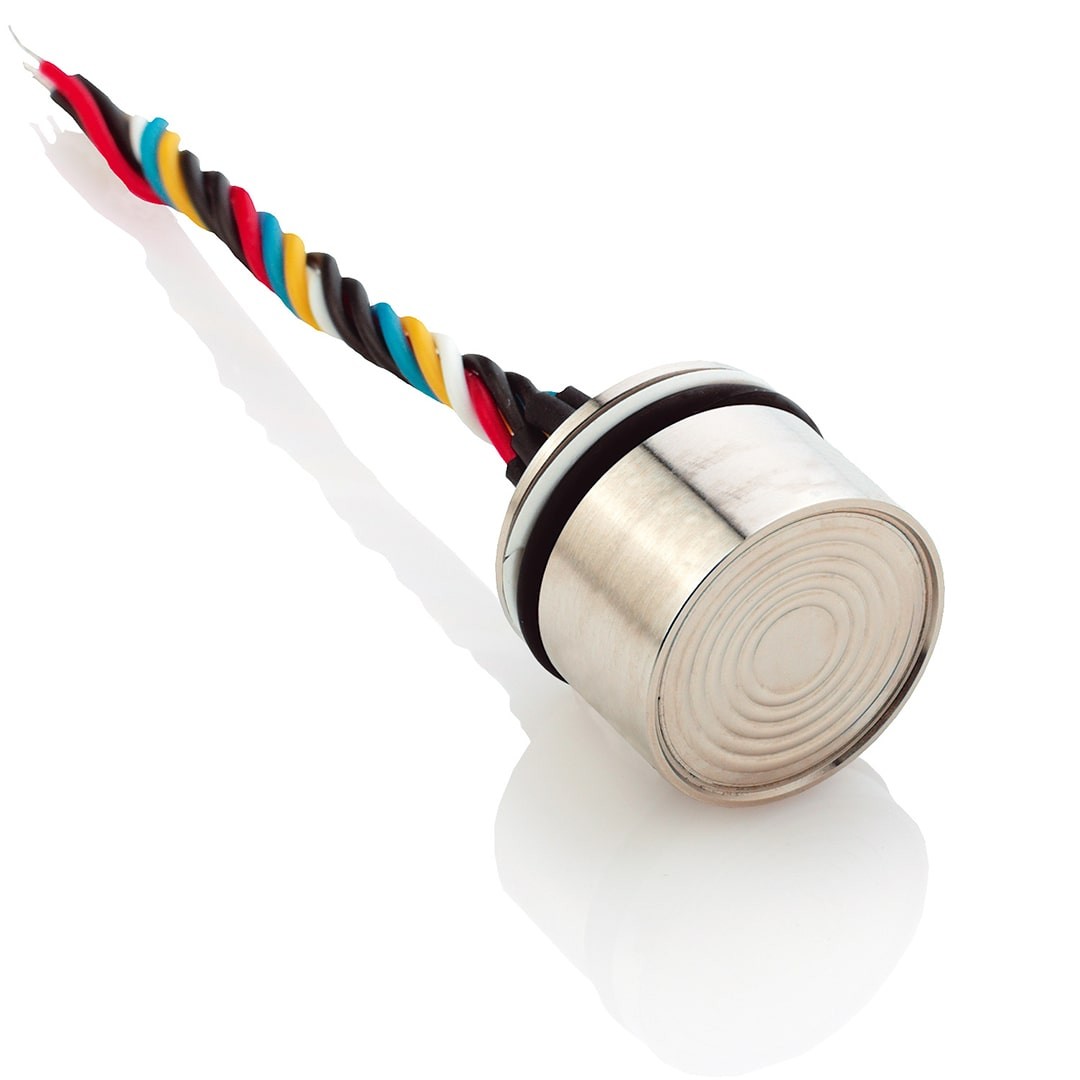

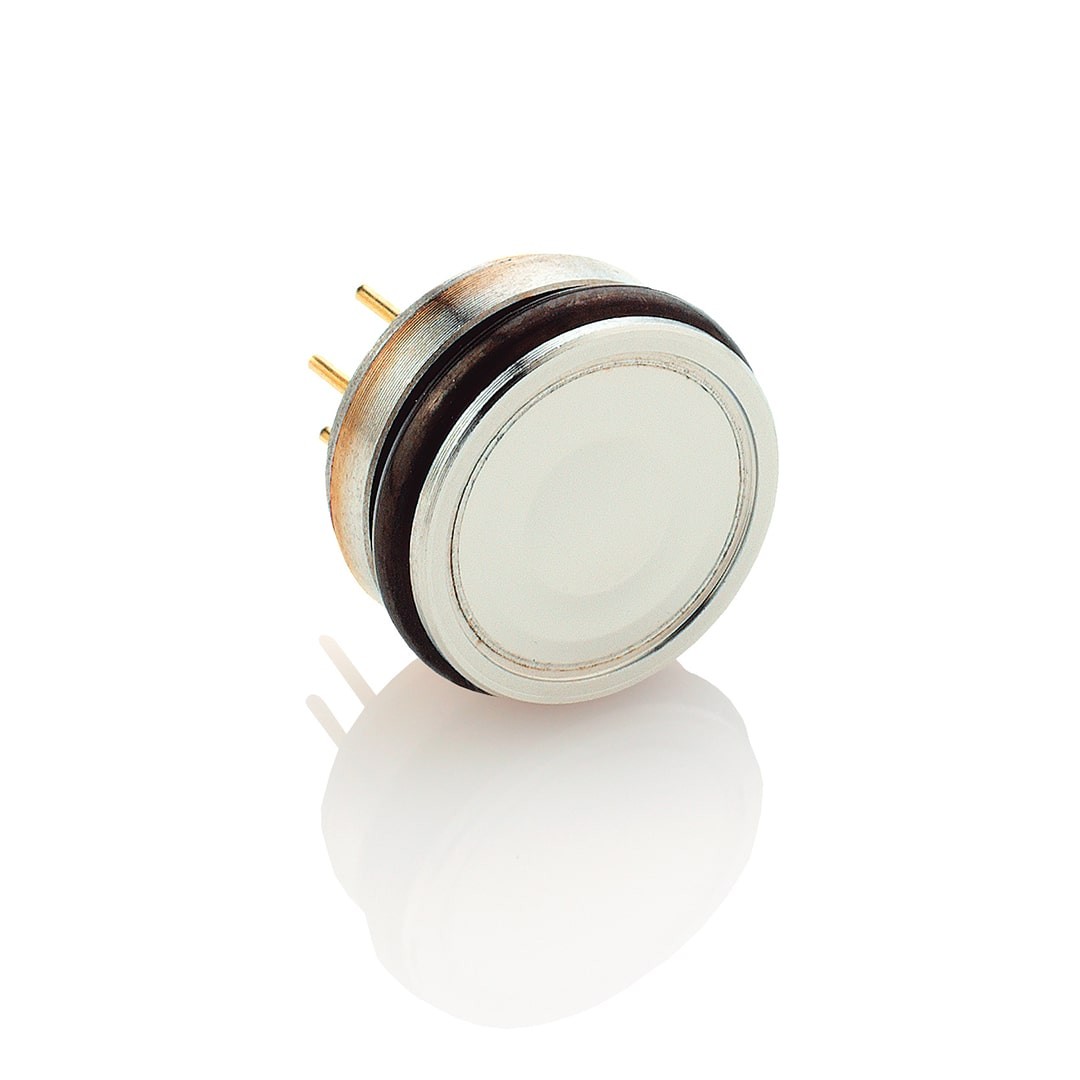

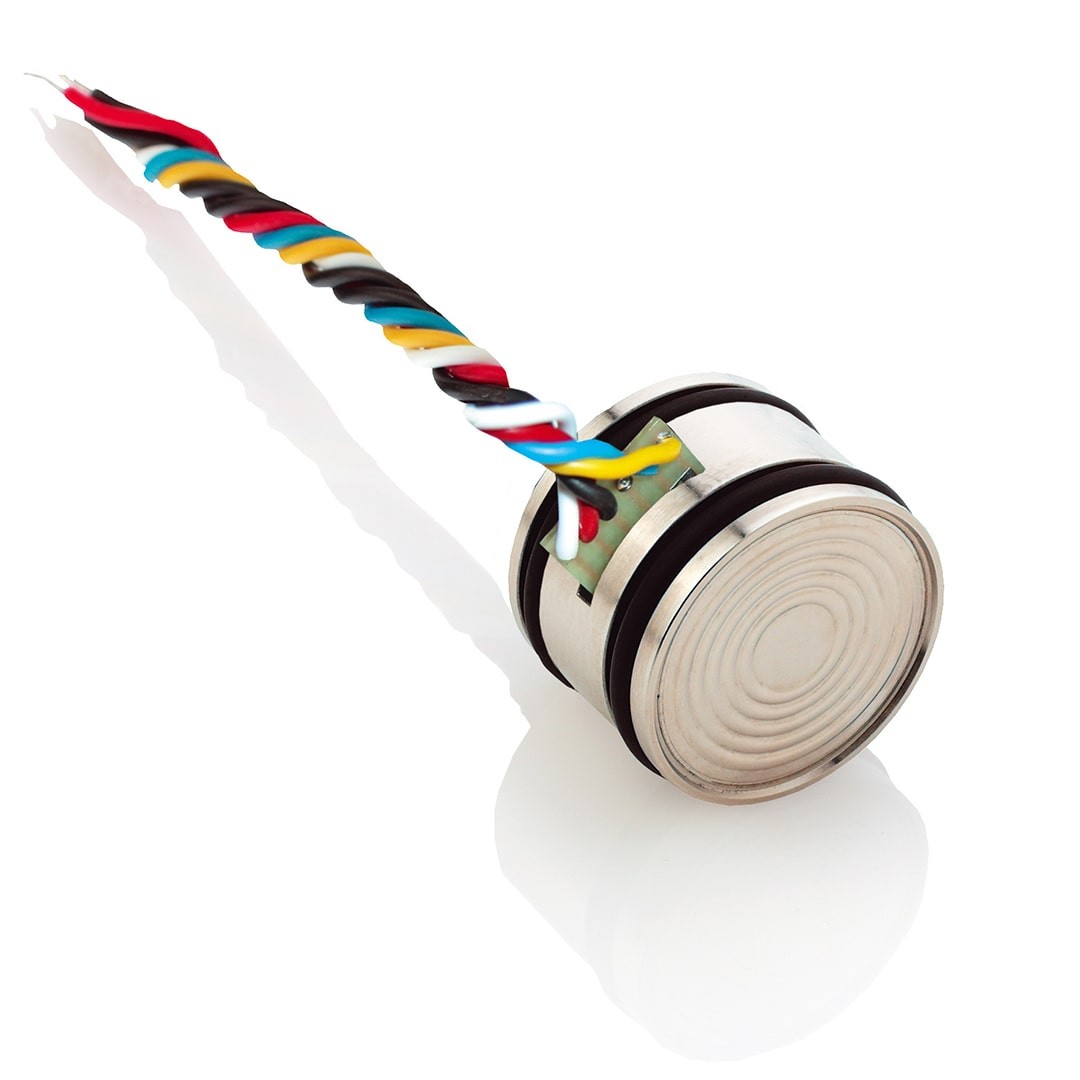

• Электрическое присоединение: позолоченные контакты диаметром 0,45 мм и длиной 4 мм. В качестве опции предлагаются провода в прочной силиконовой оболочке (AWG22, длина 70 или 100 мм).
• Динамические нагрузки: устройства устойчивы к вибрации до 20 g (в диапазоне 10-2000 Гц) и выдерживают механические удары до 50 g (длительностью 11 мс).
• Срок службы на износ: более 10 миллионов рабочих циклов (при нагрузке от 0 до 100 % ВПИ).

Сравнение пьезорезистивных сенсоров давления моделей серии 3L-10L

В зависимости от габаритных ограничений вашего узла и требуемых номиналов, вы можете подобрать оптимальный первичный преобразователь из представленной линейки. Ниже приведены точные габариты и рабочие характеристики каждой модификации:

Примечание: Для заказа также доступны промежуточные диапазоны давлений в рамках указанных минимальных и максимальных значений (например, 0...60 бар), а также сенсоры с симметричными шкалами измерения (например, от -1 до +10 бар).
