Универсальный погружной расходомер для вентиляции, кондиционирования воздуха и промышленных процессов — SS 20.225

Погружной расходомер для вентиляции, кондиционирования воздуха и промышленных процессов SCHMIDT SS 20.225

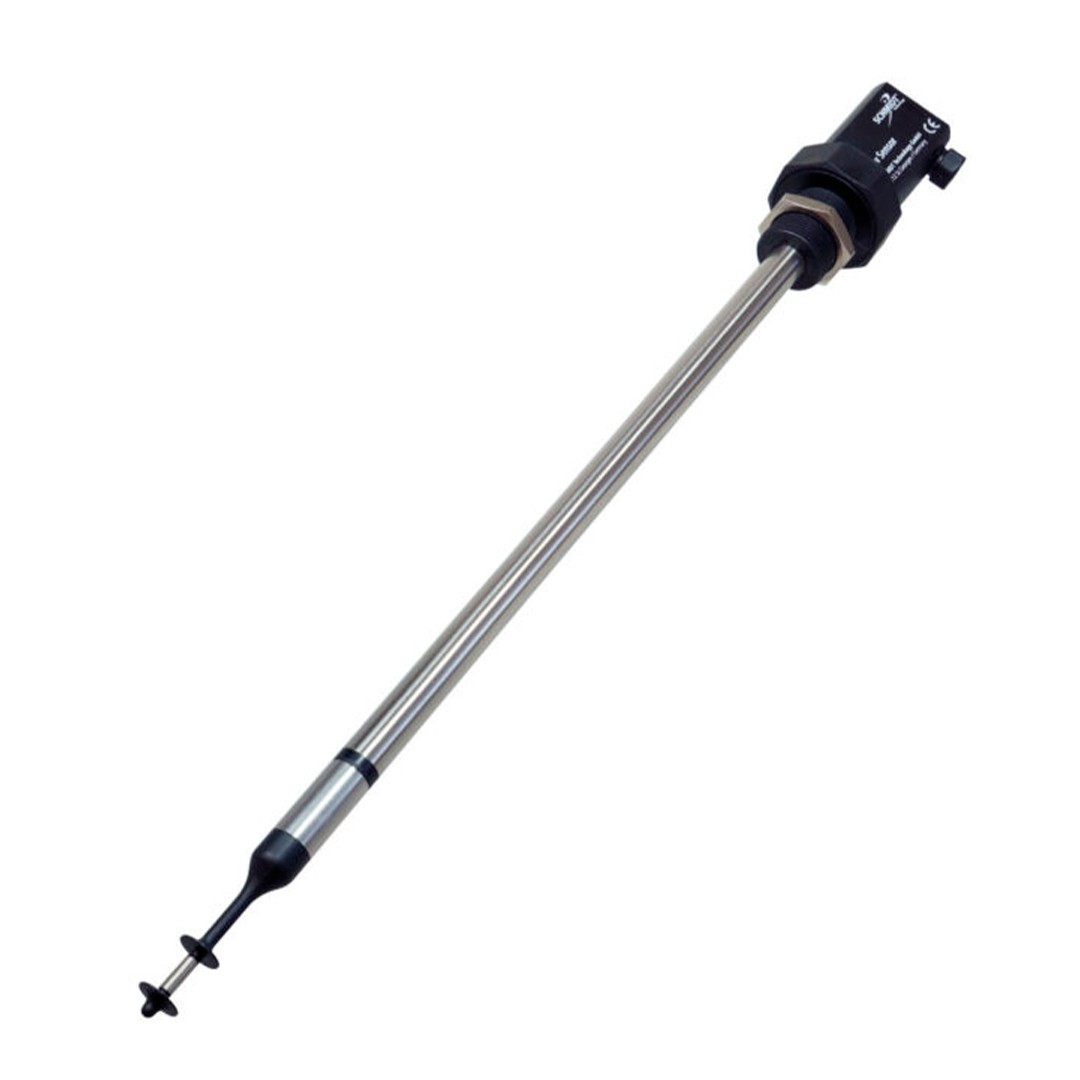

Модель SCHMIDT® SS 20.225 представляет собой малогабаритный термоанемометрический датчик скорости потока, созданный для интеграции в современные системы, климатического контроля и управления производственными процессами. Данный погружной расходомер обеспечивает прямой, непрерывный мониторинг скорости движения газовых сред и их температуры. Устройство отличается широким динамическим диапазоном: от фиксации сверхмалых потоков (0,06 м/с) до уверенного контроля пиковых значений (20 м/с).

Если Вам необходимо запросить дополнительную техническую документацию на продукт или нужна консультация по нему, свяжитесь с нашими специалистами.

Особенности конструкции и преимущества погружного расходомера

Прибор для измерения расхода воздуха в вентиляции спроектирован с учетом строгих требований к монтажу в условиях ограниченного пространства. Зонд выполнен из прочной нержавеющей стали (сплав 1.4571 / 316Ti) с диаметром стержня всего 9 мм. Электронный вычислительный блок скомпонован в отдельном миниатюрном корпусе, который остается снаружи воздуховода. Такая конструкция надежно защищает от термического и механического воздействия рабочей среды, а также существенно упрощает регламентное сервисное обслуживание на объекте.

Ключевые технические решения модели:

• Технология гантельного зонда. Уникальная форма чувствительного элемента (радиальный угол обтекания 360°, аксиальный ±45°) минимизирует влияние турбулентности и погрешности позиционирования при установке в русло.
• Комбинированные измерения. Оборудование параллельно отслеживает два критически важных параметра: скорость воздушной массы и ее текущую температуру.
• Удобная передача данных. Результаты транслируются в систему верхнего уровня через два независимых линейных аналоговых выхода 0…10 В.
• Защита от внешних факторов. Базовое исполнение легко поддается очистке от пыли и технологических загрязнений. Для работы в условиях агрессивных газовых смесей доступна специализированная модификация, где сенсор покрыт полиуретановым (PU) защитным слоем.

Принцип работы и специфика монтажа

Точный прибор для измерения скорости потока воздуха надежно крепится в круглых или прямоугольных воздуховодах с помощью стандартных монтажных фланцев или обжимных фитингов. Положение датчика в пространстве не регламентировано, он работает корректно при любой ориентации.

Минимально необходимая глубина погружения зонда в газовый поток составляет 58 мм (доступны версии с укороченной базой по индивидуальной спецификации). Для визуального контроля состояния на корпусе предусмотрен интегрированный светодиод: зеленое свечение означает штатный процесс измерения, красное сигнализирует о неполадках электропитания или обрыве цепи.

Промышленное применение и задачи

Сверхвысокая чувствительность к минимальным движениям среды позволяет внедрять данный прибор для скорости воздушного потока в системы, требующие точной настройки и энергоэффективного регулирования. Оборудование закрывает следующие задачи:

• Прямой мониторинг и частотное управление производительностью промышленных вентиляторов.
• Контроль степени загрязнения фильтрующих элементов (срабатывание по факту падения объема прокачиваемой среды).
• Обеспечение безопасного расхода в локальных вытяжных установках и шкафах.
• Регулирование подачи кислорода в промышленные печи и горелки.
• Измерение потока в процессах промышленной осушки, охлаждения и кондиционирования.
• Контроль того, как распределяется расход воздуха системы кондиционирования в чистых помещениях лабораторий.

Свойства расходомера: метрология и характеристики

Датчик расхода вентиляции SS 20.225 откалиброван для работы с чистым воздухом, азотом и другими газами, гарантируя высокую воспроизводимость результатов.

Метрологические параметры

• Измерительные диапазоны: настраиваемые конфигурации 0…1, 0…2,5, 0…10 или 0…20 м/с. Нижний порог чувствительности 0,06 м/с.
• Температурный режим: рабочая среда от –20 до +70 °C.
• Базовая точность (скорость): ±(5 % от измеренного значения + [0,4 % от диапазона; минимум 0,02 м/с]).
• Опциональная высокоточная калибровка: снижает погрешность до ±(3 % от измеренного значения + [0,4 % от диапазона]), сопровождается сертификатом ISO.
• Динамика: время отклика (t90) не превышает 3 секунд при скачке от 0 до 5 м/с.
• Точность по температуре: ±1 K в стандартных условиях (10…30 °C).

Конструктивные и электрические характеристики

• Влажность среды: стабильная работа без образования конденсата (относительная влажность менее 95 %).
• Рабочее давление: атмосферное (от 700 до 1300 гПа).
• Электропитание: постоянный ток 24 В ± 10 %, максимальное потребление тока 100 мА.
• Интерфейс подключения: неразъемный 4-проводной PVC кабель. Базовая длина составляет 2 метра (допустимо удлинение до 15 метров).
• Класс защиты: IP65 для пластикового корпуса электроники (армированный PBT) и IP67 для измерительной головки.

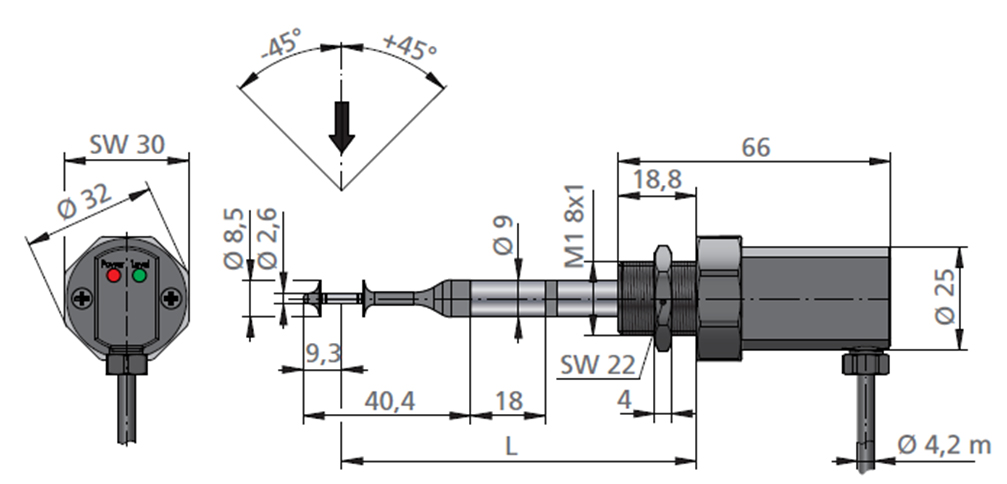

• Габариты: варианты длины зонда 100, 200, 350 или 500 мм. Масса при длине 350 мм не превышает 100 г.

Где можно купить расходомер для вентиляции?

Для корректной работы вентиляционных систем требуется оборудование с подтвержденными метрологическими характеристиками. Надежный прибор для измерения скорости потока воздуха SS 20.225 можно приобрести у официального партнера контрольно-измерительных решений, компании «Измеркон». Заявки на подбор и поставку обрабатываются нашими специалистами в течение одного рабочего дня. Логистика охватывает всю территорию Российской Федерации и страны СНГ.

Офисы обслуживания клиентов расположены в Санкт-Петербурге, Москве, Казани, Минске и Алматы. Направить техническое задание, спецификацию или реквизиты можно на электронную почту zakaz@izmerkon.ru или оставить заявку на сайте. Для оперативной консультации доступен многоканальный номер 8 (800) 777 18 50.
