Вихревой расходомер VX 570 для пара, газов и жидкостей
VX 570 представляет собой вихревой расходомер со встроенным измерением давления и температурной компенсацией, предназначенный для учёта насыщенного и перегретого пара, газов и жидкостей в напорных трубопроводах диаметром от ДУ 15 до ДУ 300. Прибор измеряет расход при температуре среды до 350 °C и рабочем давлении до 63 бар, не имеет подвижных частей и не требует обслуживания проточной части.
Если Вам необходимо запросить дополнительную техническую документацию на продукт или нужна консультация по подбору типоразмера, свяжитесь с нашими специалистами.
Особенности и преимущества VX 570
- Три величины в одном приборе: текущий расход, накопленный расход и расход, приведённый к нормальным условиям. Отдельный вычислитель для пара не нужен.
- Встроенные датчики давления и температуры: прибор сам пересчитывает объёмный расход в массовый, что критично для учёта пара с меняющимися параметрами.
- Температура среды до 350 °C: исполнение без встроенных датчиков давления и температуры работает на перегретом паре высоких параметров.
- Нет движущихся частей: в потоке находится только тело обтекания и сенсор, поэтому нет износа подшипников и крыльчаток.
- Нечувствительность к вибрации: прибор ведёт контрольное измерение вибрации и отделяет её от полезного сигнала.
- Нержавеющая сталь 304 в контакте со средой: допускается работа с агрессивными средами и паром.
- Готовность к АСУ ТП: три аналоговых выхода 4…20 мА и RS 485 Modbus RTU в базовом исполнении, Ethernet Modbus/TCP по заказу.
Общая информация о вихревом расходомере VX 570

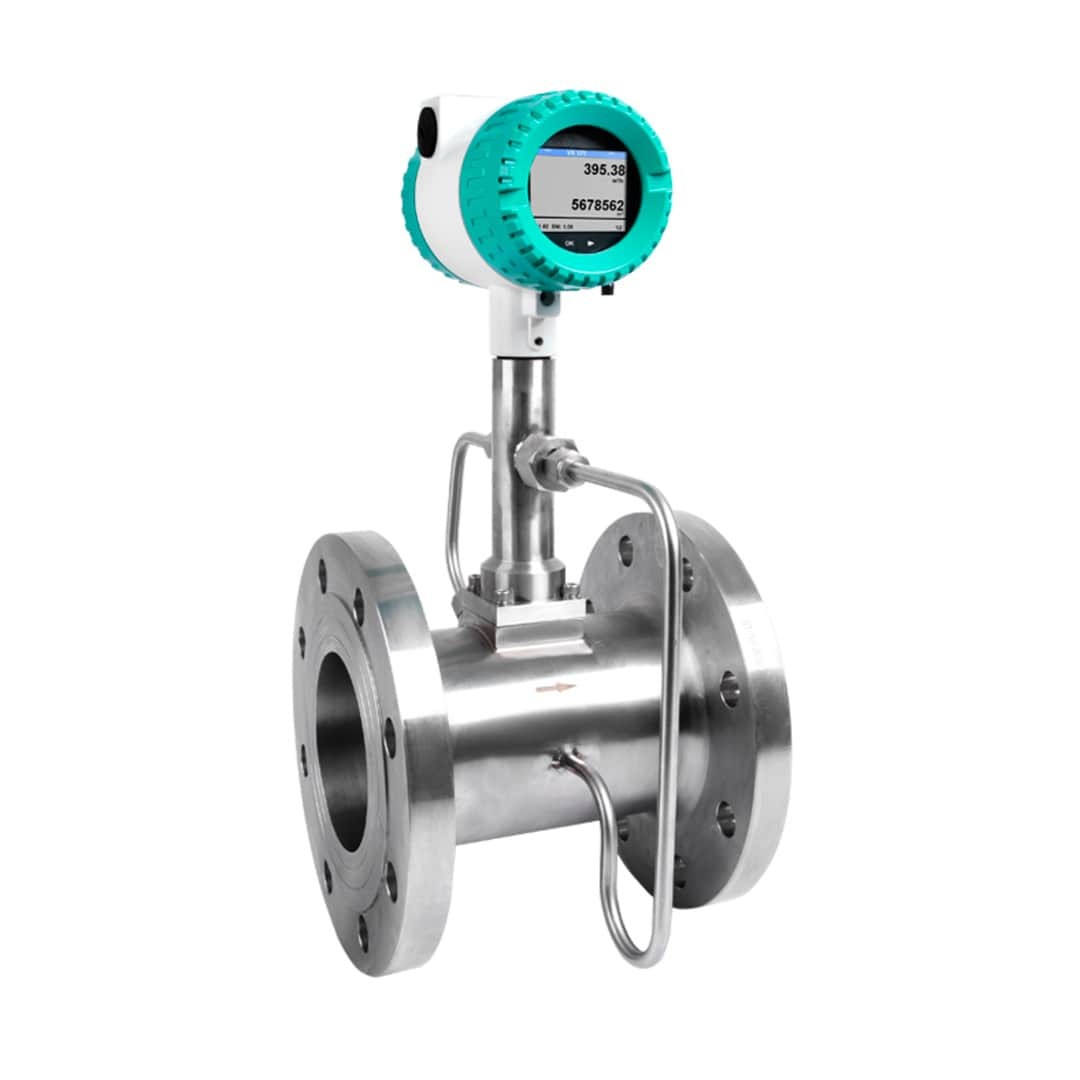

Расходомер поставляется в 14 типоразмерах измерительной секции от 1/2 дюйма (ДУ 15) до 12 дюймов (ДУ 300). Присоединение к трубопроводу выполняется фланцами DIN EN 1092-1 на давление PN 16, PN 25, PN 40, PN 63, фланцами ANSI класса 150, 300 и 400 lbs либо промежуточным фланцем на давление до 16 бар.

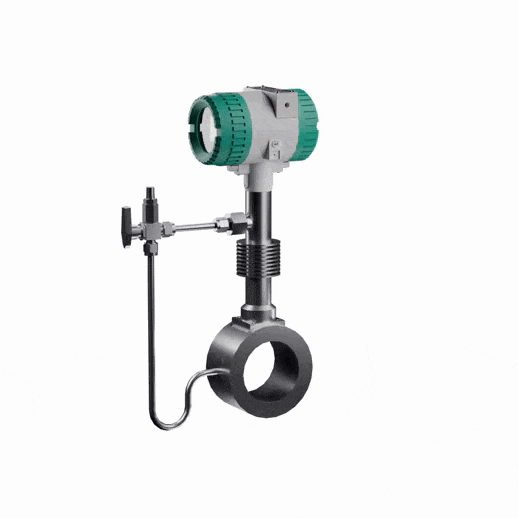

Базовое исполнение выпускается в двух вариантах: со встроенными датчиками температуры и давления для автоматического приведения расхода к нормальным условиям и без них для работы на перегретом паре до 350 °C. Питание 18…36 В постоянного тока, степень защиты корпуса IP67, блок электроники из литого алюминия. По заказу возможна очистка от масла и обезжиривание для кислородных линий, а также сертификат ISO с пятиточечной калибровкой.
Принцип работы вихревого расходомера

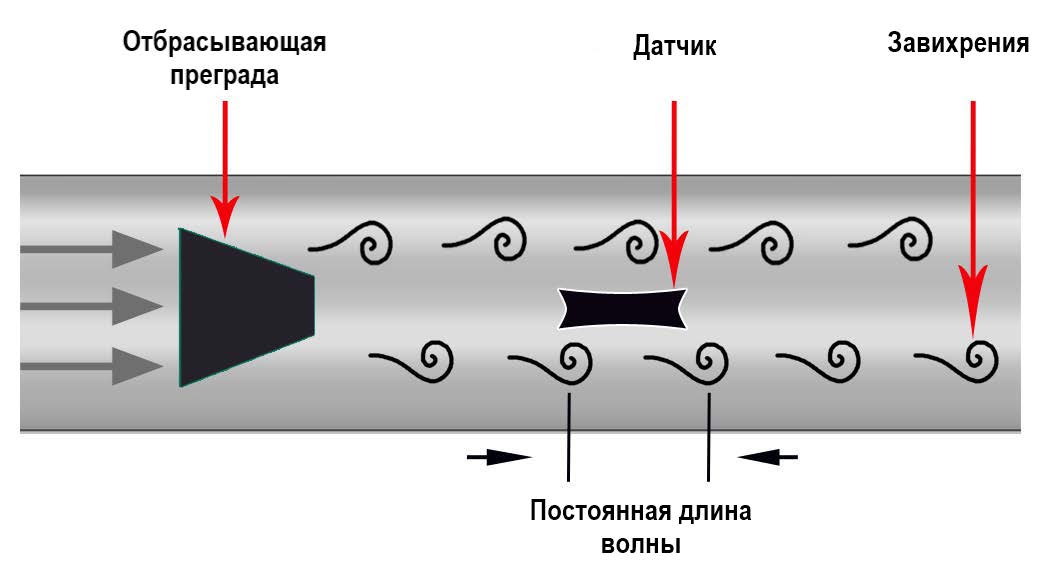

В измерительную секцию помещено тело обтекания. Когда поток обтекает эту преграду, за ней попеременно с двух сторон срываются вихри, образуя дорожку Кармана. Частота срыва вихрей прямо пропорциональна скорости потока, а сама зависимость не связана с плотностью, вязкостью и температурой среды.
Пьезоэлектрический сенсор регистрирует колебания давления от проходящих вихрей и преобразует их в частотный сигнал. Электроника пересчитывает частоту в объёмный расход в рабочих условиях, а по показаниям встроенных датчиков давления и температуры вычисляет массовый расход и расход, приведённый к нормальным условиям.
Метод работает только в турбулентном потоке, поэтому точность нормируется по числу Рейнольдса: при Re больше 20 000 погрешность составляет ±1% от измеренной величины на газе и паре и ±0,75% на жидкости, в диапазоне Re от 10 000 до 20 000 погрешность увеличивается до ±2%. Воспроизводимость показаний ±0,3% от измеренной величины.
Где применяется расходомер VX 570
- Учёт пара в котельных и на тепловых пунктах: насыщенный и перегретый пар давлением до 20 бар (изб.) и выше по спецификации.
- Технологические газы и газовые смеси: прибор работает со средой неизвестного или меняющегося состава, поскольку измеряет объёмный расход, а не теплопроводность.
- Учёт сжатого воздуха в магистралях большого диаметра, где важна устойчивость к загрязнениям.
- Агрессивные среды: все смачиваемые детали выполнены из нержавеющей стали 304.
- Учёт жидкостей: вода, конденсат, теплоноситель, технологические жидкости вязкостью до 7 мПа·с в зависимости от диаметра.
- Энергоаудит и распределение затрат по цехам: накопленный расход по каждому потребителю.
Технические характеристики VX 570
| Параметр | Значение |
|---|---|
| Принцип измерения | вихревой (дорожка Кармана) |
| Измеряемые среды | газ, смесь газов, насыщенный пар, перегретый пар, жидкости |
| Диаметры | ДУ 15…ДУ 300 (1/2…12 дюймов) |
| Точность, газ и пар | ±1% от изм. величины при Re больше 20 000; ±2% при Re 10 000…20 000 |
| Точность, жидкость | ±0,75% от изм. величины при Re больше 20 000; ±2% при Re 10 000…20 000 |
| Точность массового расхода | ±1,5% при Re больше 20 000; ±2,5% при Re 10 000…20 000 |
| Воспроизводимость | ±0,3% от измеренной величины |
| Температура среды | минус 40…+350 °C |
| Рабочее давление | до 63 бар |
| Динамический диапазон | газы 1:30; пар 1:35; жидкости 1:35 |
| Вязкость среды | ДУ 15 до 4 мПа·с; ДУ 25 до 5 мПа·с; ДУ 40…300 до 7 мПа·с |
| Выходные сигналы | 3 аналоговых выхода 4…20 мА, RS 485 Modbus RTU; опция Ethernet Modbus/TCP |
| Питание | 18…36 В DC |
| Степень защиты | IP67 |
| Материал в контакте со средой | нержавеющая сталь 304 |
| Материал блока электроники | литой алюминий |
| Присоединение | фланец DIN EN 1092-1, фланец ANSI, промежуточный фланец |
| Опции | обезжиривание для кислорода, сертификат ISO с 5-точечной калибровкой |
Частые вопросы о вихревых расходомерах
Чем вихревой расходомер отличается от турбинного
В турбинном расходомере поток вращает крыльчатку, то есть в приборе есть подвижная деталь и подшипник, которые изнашиваются. В вихревом расходомере подвижных частей нет: измеряется частота срыва вихрей за неподвижной преградой. Поэтому вихревой прибор служит дольше на паре и загрязнённых средах, а турбинный точнее на чистых жидкостях.
Нужен ли прямой участок трубопровода перед расходомером
Да. Вихревой метод требует развитого турбулентного профиля потока, поэтому перед прибором предусматривают прямой участок не менее 10 диаметров трубы, а после него не менее 5 диаметров. Запорную и регулирующую арматуру ставят после измерительного узла.
Можно ли измерять расход пара без отдельного вычислителя
Да, если выбрано исполнение со встроенными датчиками давления и температуры. Прибор сам приводит расход к массовому и к нормальным условиям. Для перегретого пара с температурой выше 250 °C применяется исполнение без встроенных датчиков, и параметры среды задаются от внешних приборов.
Работает ли прибор при переменном составе газа
Да. Вихревой метод измеряет объёмный расход и не зависит от состава среды, поэтому прибор применяют на смесях газов и там, где состав меняется. Для пересчёта в массовый расход нужно знать плотность при рабочих параметрах.
