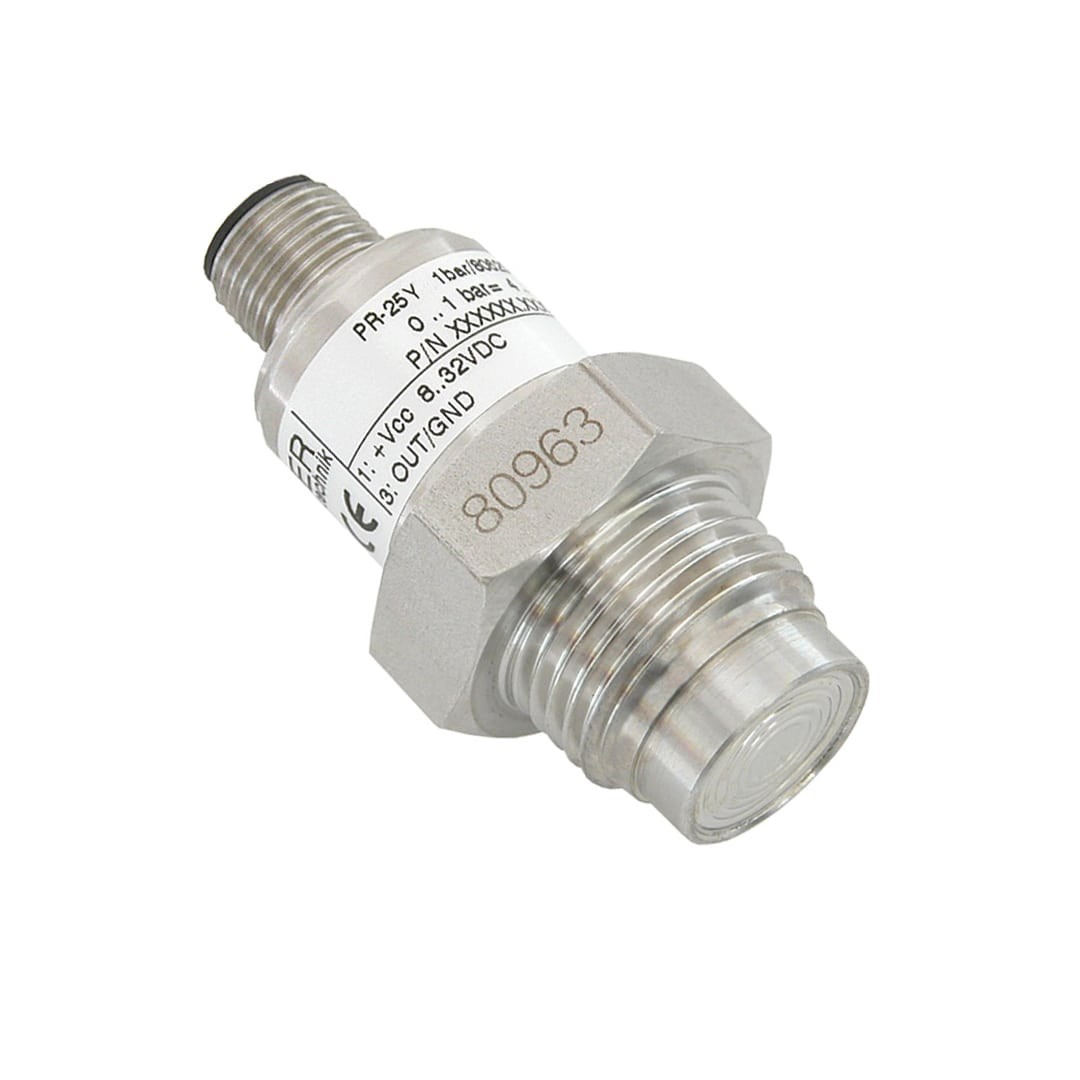

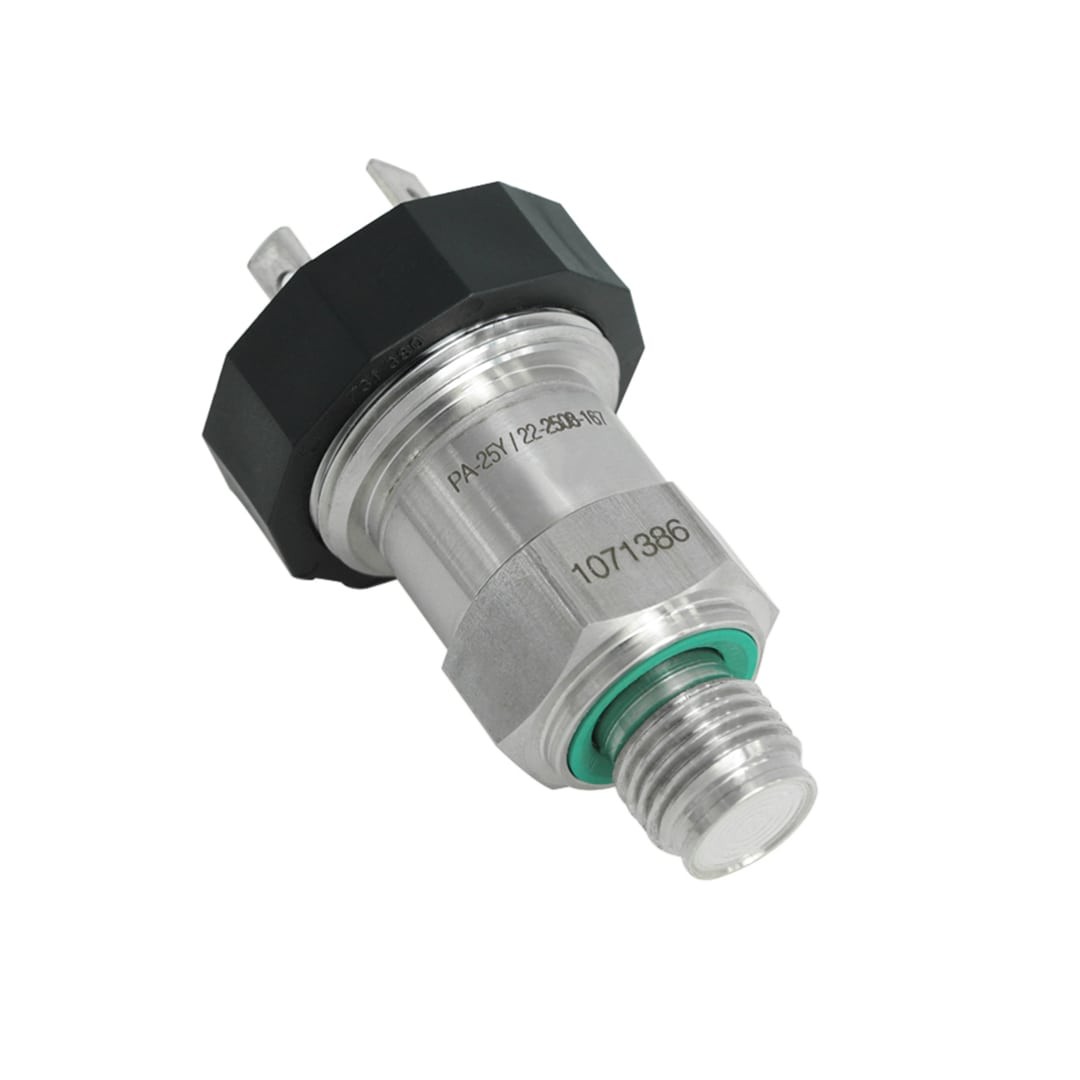

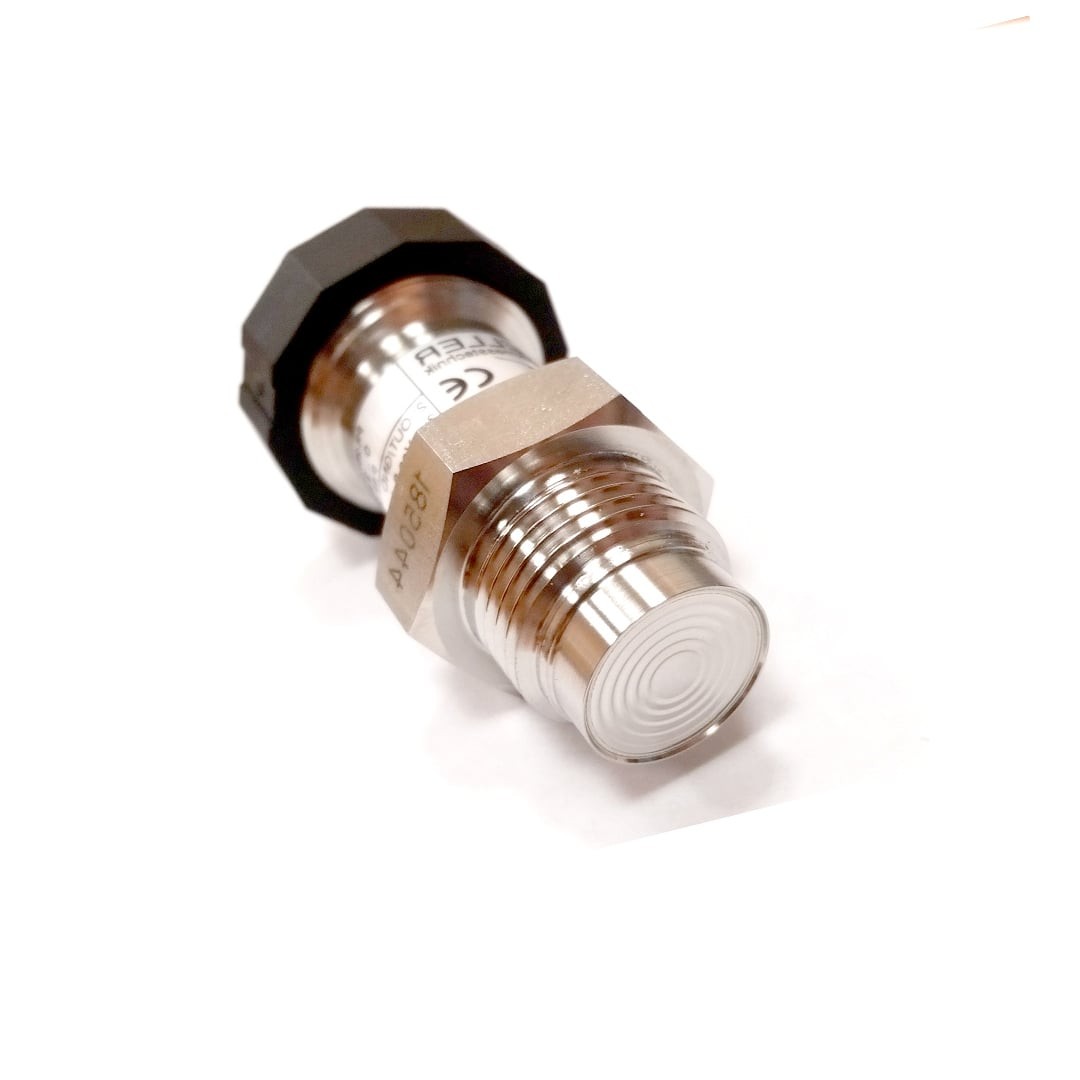

Врезной гидростатический преобразователь давления — 25Y

Name: Врезной гидростатический преобразователь давления 25Y
Brand: KELLER
Availability: BackOrder

Спецификация 25Y

Публикации

Стерилизующие машины для розлива

Индикатор для цифровых и аналоговых датчиков

Гидростатический уровнемер (датчик уровня)

Ответы на часто задаваемые вопросы по продукции Keller

Все статьи

Видео

Все видео

Товар в наличии под заказ
Доставка по всей России
Телефон для заказа: +7(800)777-18-50

Узнать цену Обратный звонок

Описание

Преобразователь давления 25Y – идеально подходит для измерений в ответственных условиях и для измерения гидростатического давления (уровня) жидкостей, включая вязкие и агрессивные жидкости и суспензии. Преобразователь давления имеет резьбовое присоединение и плоскую мембрану, что обеспечивает максимальный контакт измерительной мембраны со средой. Датчик удобен в эксплуатации, имеет стабильный выходной сигнал по току 4…20mA или по напряжению 0…10 V (опционально доступны другие выходные сигналы по напряжению).

Серия 25Y имеет отличную электромагнитную совместимость, что позволяет избежать наводок от другого оборудования или электромагнитных полей.

Опции

Любые другие диапазоны в пределах -1…600 бар
Материал изготовления Хастеллой С-276 мембраны или мембраны всего корпуса
Кислородное исполнение (специальное масло наполнения и обезжиривание)
Наполнение датчика для сред на -55С
Исполнение для пищевой промышленности (наполнение оливковым маслом)
Другие разъемы для подключения Souriau (аналог СНЦ), кабельный вывод IP68

resource.id|url:['scheme'=>'full']}">

Характеристики

Характеристика	Значение
Диапазон давления (доступны все диапазоны внутри указанных) *	от 0…1 mH₂O до 0…300 mH₂O
Выходной сигнал	4…20 мА / 0…10 В
Основная погрешность	0,25% ВПИ
Рабочая температура	-40…120°С
Присоединение	G1/2” наружная
Электрическое подключение	Коннекторы: Binder-581/680 (5-конт., IP 40),Binder-423/723 (5-конт., IP67), GSP (DIN 43650), M12 (4-конт.), Souriau (MIL-C26482) Кабель
Материал	Нержавеющая сталь 316L
Перегрузки	x2 диапазон измерений
Полоса пропускания	2кГц
Стабильность, тип.	0,1% ВПИ

*доступны любые специальные диапазоны, например 0…12 mH₂O

		Суммарная погрешность при 0…50°C		Суммарная погрешность при -10…80°C
Диапазоны измерений, ВПИ	Основная погрешность	Типовая	Макс.	Типовая	Макс.
2 – 1000 бар	0,25 % ВПИ	±0,3% ВПИ	±0,5% ВПИ	±0,4 % ВПИ	±0,7% ВПИ
0.5 – 2 бар	0,25 % ВПИ	±0,6% ВПИ	±0,1% ВПИ	±0,8 % ВПИ	±1,5% ВПИ
0.1 – 0.5 бар	0,50 % ВПИ	±2 мбар	±3 мбар	±2 мбар	±4,5 мбар

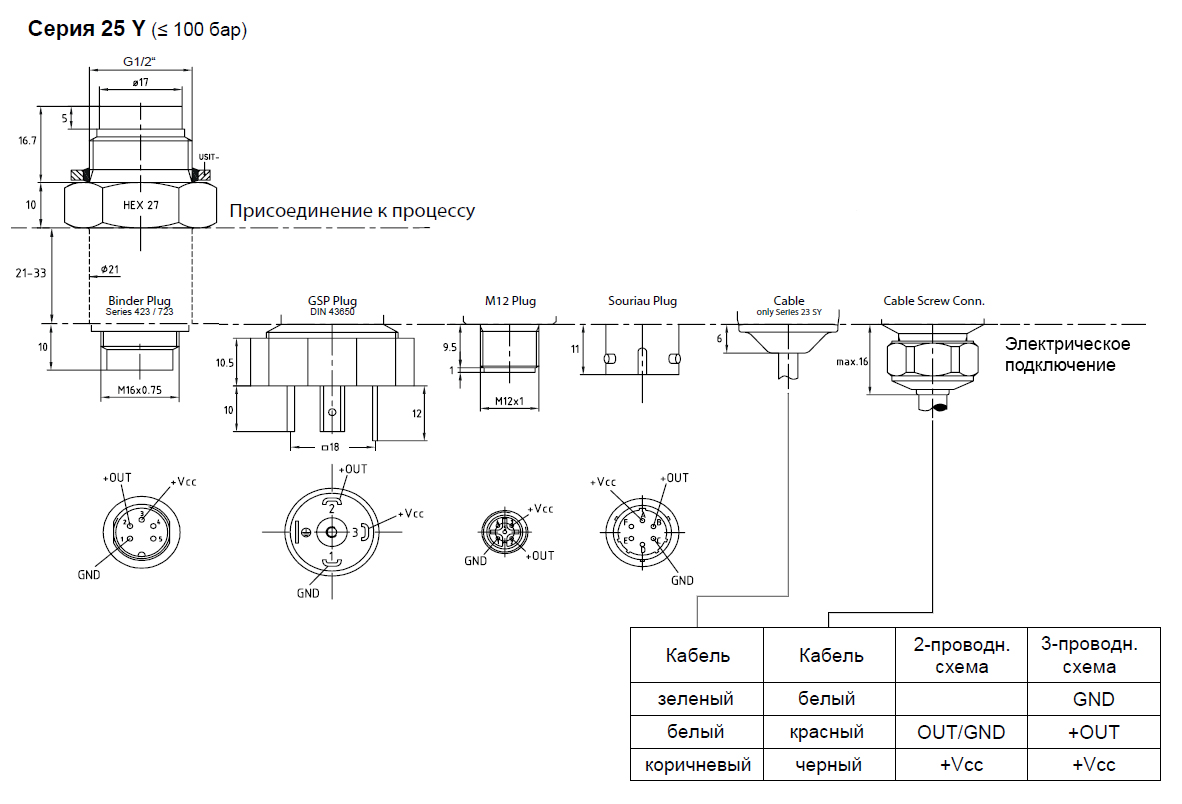

Габаритный чертеж

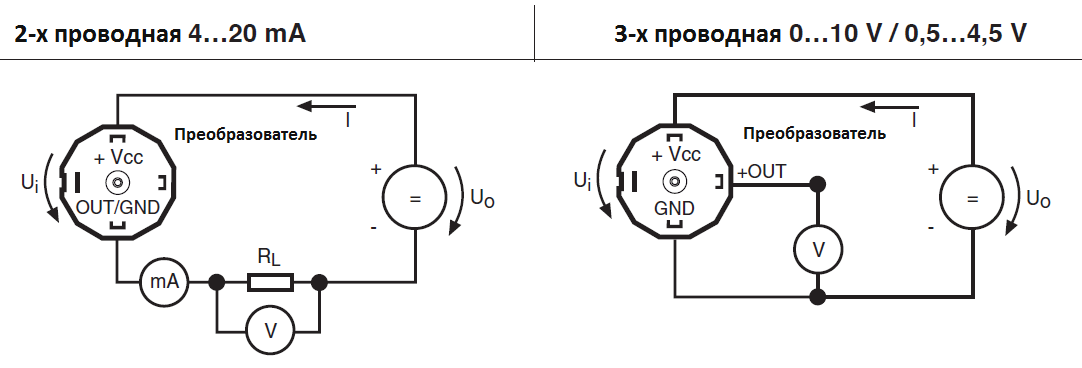

Схема подключения

	2-х проводная	3-х проводная,
Напряжение питания	8…32 VDC	13…32 VDC
Выходной сигнал	4…20mA	0…10V
Сопротивление нагрузки	RL < (Ui-8) / 0,025 A	RL > 5 kΩ
Потребление тока	макс. 25мА	макс. 10 mA

Применения

Характеристики
Габаритный чертеж
Схема подключения
Применения

Характеристика	Значение
Диапазон давления (доступны все диапазоны внутри указанных) *	от 0…1 mH₂O до 0…300 mH₂O
Выходной сигнал	4…20 мА / 0…10 В
Основная погрешность	0,25% ВПИ
Рабочая температура	-40…120°С
Присоединение	G1/2” наружная
Электрическое подключение	Коннекторы: Binder-581/680 (5-конт., IP 40),Binder-423/723 (5-конт., IP67), GSP (DIN 43650), M12 (4-конт.), Souriau (MIL-C26482) Кабель
Материал	Нержавеющая сталь 316L
Перегрузки	x2 диапазон измерений
Полоса пропускания	2кГц
Стабильность, тип.	0,1% ВПИ

*доступны любые специальные диапазоны, например 0…12 mH₂O

		Суммарная погрешность при 0…50°C		Суммарная погрешность при -10…80°C
Диапазоны измерений, ВПИ	Основная погрешность	Типовая	Макс.	Типовая	Макс.
2 – 1000 бар	0,25 % ВПИ	±0,3% ВПИ	±0,5% ВПИ	±0,4 % ВПИ	±0,7% ВПИ
0.5 – 2 бар	0,25 % ВПИ	±0,6% ВПИ	±0,1% ВПИ	±0,8 % ВПИ	±1,5% ВПИ
0.1 – 0.5 бар	0,50 % ВПИ	±2 мбар	±3 мбар	±2 мбар	±4,5 мбар

	2-х проводная	3-х проводная,
Напряжение питания	8…32 VDC	13…32 VDC
Выходной сигнал	4…20mA	0…10V
Сопротивление нагрузки	RL < (Ui-8) / 0,025 A	RL > 5 kΩ
Потребление тока	макс. 25мА	макс. 10 mA

Аквакультура

Вам может пригодиться

26Y

Преобразователь уровня

36 Xi W

Преобразователь уровня, проводимости и температуры с цифровым интерфейсом RS485

26W

Промышленный преобразователь уровня

36KyX

Преобразователь уровня для сточных вод

36XS

Скважинный уровнемер, Ø16мм

46X

Преобразователь для небольших значений уровня

26Y Ei

Взрывозащищенный преобразователь уровня

36 XW Ei

Высокоточный взрывозащищенный преобразователь уровня

Публикации

Стерилизующие машины для розлива

Гидростатический уровнемер (датчик уровня)

Ответы на часто задаваемые вопросы по продукции Keller

Все статьи

Видео

Все видео

Врезной гидростатический преобразователь давления 25Y: детальный обзор

Врезной преобразователь давления 25Y применяется для измерения гидростатического уровня жидкостей в ответственных промышленных условиях. Конструкция прибора обеспечивает точный съем показаний при работе со сложными средами, включая вязкие и агрессивные жидкости, а также суспензии.

Корпус датчика представляет собой полностью сварную конструкцию из нержавеющей стали AISI 316L (1.4404/1.4435). В измерительном блоке полностью отсутствуют внутренние уплотнения, что повышает химическую совместимость устройства и исключает риск разгерметизации при длительном контакте с агрессивными веществами.

Если Вам необходимо запросить дополнительную техническую документацию на продукт или нужна консультация по нему, свяжитесь с нашими специалистами.

Датчики гидростатического давления уровня: особенности

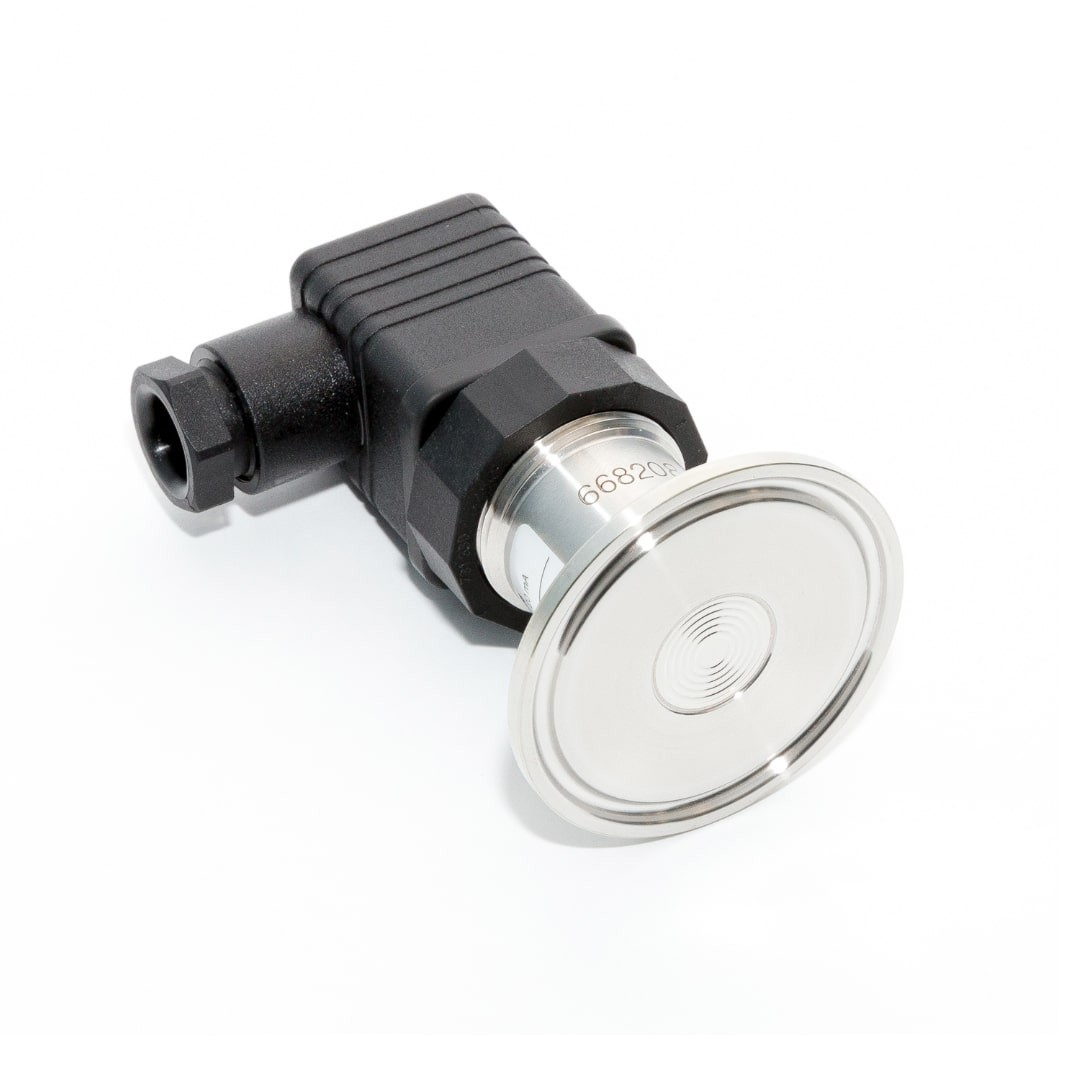

Выбирая датчик гидростатического давления жидкости для промышленного резервуара или трубопровода, инженеры в первую очередь оценивают тип контакта со средой. Серия 25Y оборудована плоской мембраной, которая гарантирует максимальный контакт измерительного элемента с анализируемым веществом, исключая образование «мертвых зон» и налипание вязких масс. Для удобного монтажа предусмотрено надежное резьбовое присоединение (стандартно G1/2″ наружная, опционально доступны G1/4″ и санитарный коннектор Tri-clamp).

Датчики 25Y обладают высокой электромагнитной совместимостью, что исключает появление наводок от стороннего оборудования и искажение сигнала. Приборы соответствуют международным стандартам CE и сертифицированы для эксплуатации в условиях электромагнитных полей уровня 10.

Принцип работы гидростатического уровнемера с температурной компенсацией

Для минимизации температурной погрешности в датчиках 25Y применяется аппаратная компенсация с использованием дополнительной электрической цепи. Диапазон измерений температурного сенсора разделен на участки с шагом 1,5 К. Процесс калибровки включает расчет и программирование параметров TK-ноль и TK-компенсации индивидуально для каждого интервала.

Алгоритм способен задействовать до 120 участков в пределах 180 К. За счет этой технологии компенсированные значения обеспечивают строгую линейность выходного сигнала, сохраняя высокую точность преобразователя при любых перепадах температур.

Технические характеристики промышленного врезного датчика давления

Диапазон измерений: калибровка под любые значения в коридоре от -1 до 1000 бар (или от 0…1 до 0…300 метров водяного столба). Для диапазона 1000 бар допускается только измерение статических давлений.
Основная погрешность: базовая точность составляет 0,25% от верхнего предела измерений (ВПИ).
Выходные сигналы: на выбор доступен токовый сигнал 4…20 мА (двухпроводная схема) или сигнал по напряжению 0…10 В, 0…5 В, 0,5…4,5 В (трехпроводная схема).
Температурный коридор: рабочая температура охватывает предел от -40 до 120 °C.
Перегрузочная способность: сенсор выдерживает давление, в 2 раза превышающее номинальный диапазон (x2 диапазон измерений).
Наработка на отказ: ресурс превышает 10 млн. циклов (от 0 до 100% ВПИ при 25 °C).
Электрическое подключение: большой выбор коннекторов, включая Binder-581/680, GSP (DIN 43650), M12, Souriau (MIL-C26482), а также кабельный вывод.

Специальные опции гидростатического датчика уровня жидкости под сложные задачи

Для крайне агрессивных сред мембрана или весь корпус изготавливаются из материала Хастеллой С-276. Если давление больше 400 бар, применяется сплав Inconel 718.
Исполнение для пищевой промышленности подразумевает безопасное наполнение оливковым маслом.
Наполнение датчика специальным маслом для сред на -55 °C.
Кислородное исполнение требует применения фтороуглеродного масла (О2-совместимого) и специального обезжиривания деталей.
Кабельный вывод IP68 для работы в условиях полного погружения.

Сферы применения гидростатического датчика уровня воды и агрессивных сред

Универсальность и стойкость к сложным условиям делает этот инструмент востребованным в различных отраслях. Он выполняет измерения абсолютного, барометрического и относительного (избыточное давление и вакуум) давления. Основные сферы эксплуатации:

Очистные сооружения, водоснабжение и опреснение.
Технологические процессы на промышленных предприятиях.
Гидрология, океанология и гидрогеология.
Объекты аквакультуры.

Датчик гидростатического давления: производство, заказ и доставка

Компания «Измеркон» является непосредственным российским поставщиком датчика преобразователей давления 25Y. Заказывая оборудование напрямую, вы получаете выгодные условия без лишних наценок, оперативную техническую поддержку и гарантию на весь ассортимент.

Товар доступен в наличии и под заказ. Доставка осуществляется по всей территории Российской Федерации, в Республику Беларусь, Казахстан и другие страны СНГ.

Чтобы получить детальную техническую консультацию по оборудованию, согласовать проектную спецификацию или получить подробную консультацию, оставляйте заявку для связи на сайте или направляйте заполненные опросные листы на корпоративную электронную почту zakaz@izmerkon.ru. Наши специалисты оперативно обрабатывают поступающие заявки в течение одного рабочего дня.
