Гидростатический преобразователь давления — ИЗМЕРКОН ДИ/Г-26

Гидростатический преобразователь давления — ДИ/Г-26

Мониторинг уровня в резервуарах, скважинах и открытых водоемах реализуется путем измерения давления водяного столба. Для этого применяется гидростатический датчик уровня ИЗМЕРКОН ДИ/Г-26. Погружной прибор непрерывно фиксирует параметры среды на дне емкости и преобразует их в сигнал. Прибор легко встраивается в существующие системы, сочетая высокую точность измерений и небольшую стоимость самого измерительного прибора.

Если Вам необходимо запросить дополнительную техническую документацию на продукт или нужна консультация по нему, свяжитесь с нашими специалистами

Параметры и диапазоны измерений

Базовый гидростатический уровнемер серии ДИ/Г-26 отличается точностью показаний и официально внесен в Госреестр Средств Измерения РФ (регистрационный номер 72109-18).

Основные характеристики аппаратуры:

• Диапазон измерений: прибор фиксирует давление в пределах от 0…0,01 МПа до 0…2,5 МПа.
• Точность (погрешность): базовая основная приведенная погрешность составляет ±0,25% или ±0,5% от заданного диапазона измерений (ДИ).
• Влияние температуры: дополнительная погрешность, возникающая при температурных колебаниях среды, не превышает 0,65γ на каждые 10 °С.
• Быстродействие: время восстановления выходного сигнала после прерывания питания сети укладывается в 20 миллисекунд.
• Зона аппаратной нечувствительности: составляет не более 0,01% от ДИ.

Датчик гидростатического давления ДИ/Г-26 рассчитан на длительную эксплуатацию. Заявленный средний срок службы составляет 15 лет, а средняя наработка на отказ — 150 000 часов. Межповерочный интервал для модификаций с точностью 0,25% и 0,5% ВПИ расширен до 5 лет (для спецификаций с точностью 0,1% интервал составляет 3 года, для прочих — 2 года).

Особенности датчика гидростатического давления

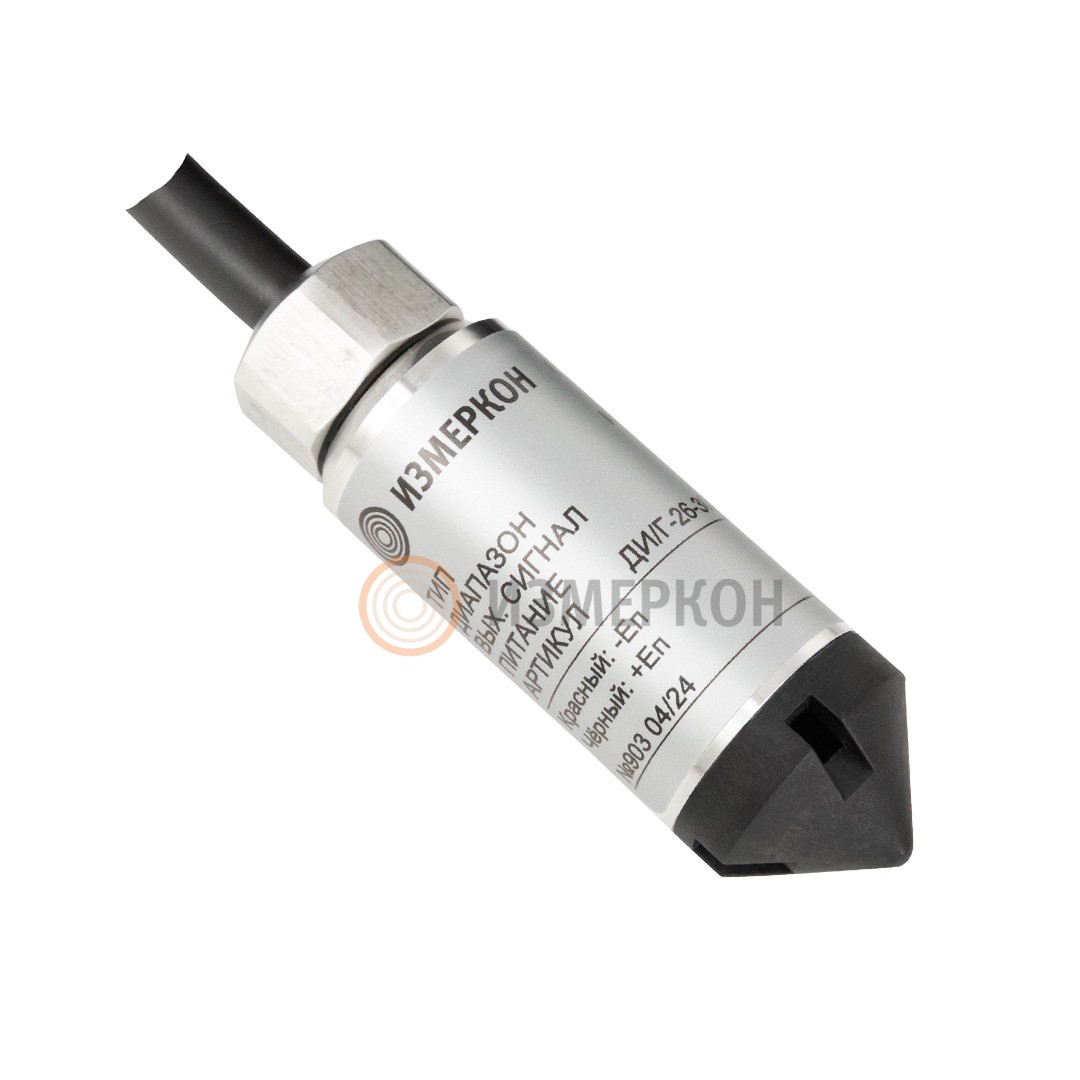

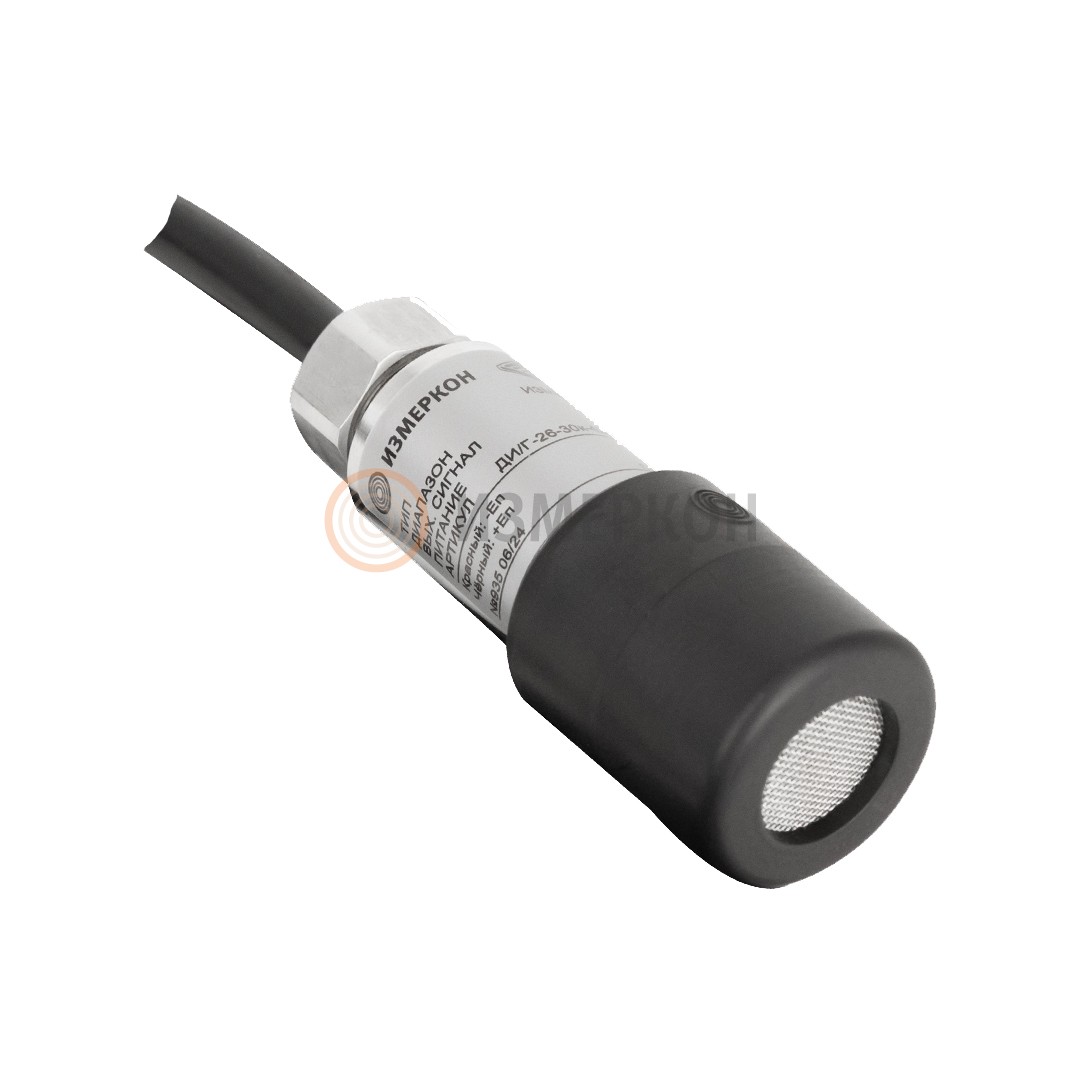

Поскольку прибор погружается на дно резервуара, его конструкция должна быть абсолютно герметичной. Преобразователь гидростатического давления собирается в цельнометаллическом корпусе, который изолирован по строгому стандарту пылевлагозащиты IP68. Это исключает попадание влаги к электронной плате даже при работе на большой глубине.

• Материал корпуса и мембраны: в стандартном варианте сборки детали, контактирующие с контролируемой средой, производятся из кислотостойкой нержавеющей стали марки AISI 316L.
• Опциональные материалы: для установки в резервуары с агрессивными химическими реагентами измерительный блок может быть изготовлен из сплава «Хастеллой» или специализированного титанового сплава 3М.
• Вибростойкость: прибор не боится механических воздействий и выдерживает вибрации согласно группе N1 (стандарт ГОСТ Р 52931).
• Температурный режим: стабильная работа гарантируется при температуре измеряемой жидкости от -40 до +100 ºС. Возможен выпуск модификаций с расширенным температурным пределом по предварительному запросу.

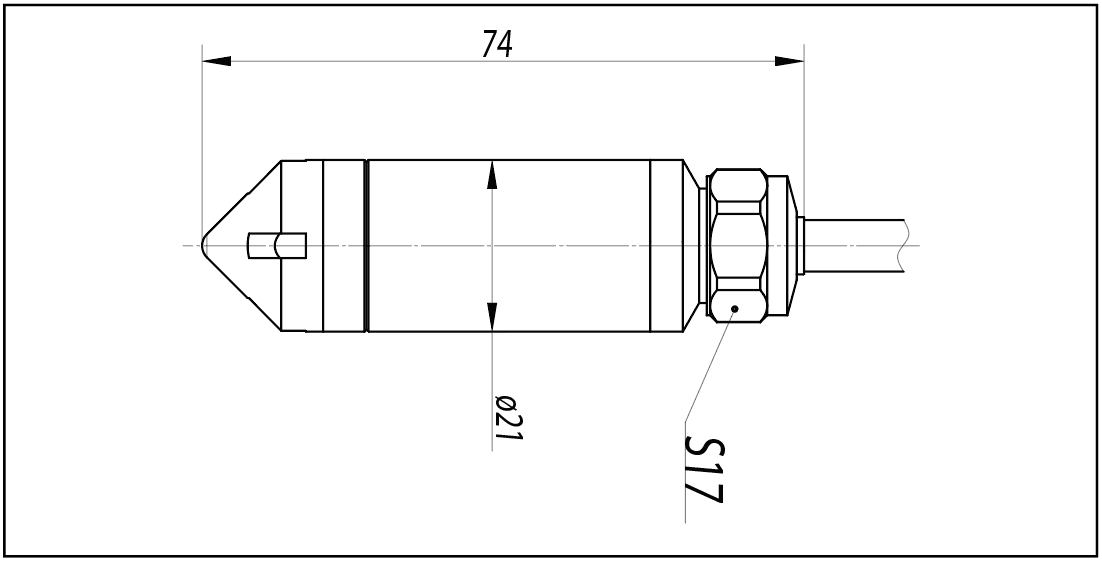

Несмотря на толстостенный металлический корпус, погружной датчик гидростатического давления имеет компактные габариты. Общий вес измерительной части не превышает 0,12 кг, что упрощает его монтаж в узкие пьезометрические трубки, устанавливаемые на скважины.

Интерфейсы и выходные сигналы гидростатического уровнемера

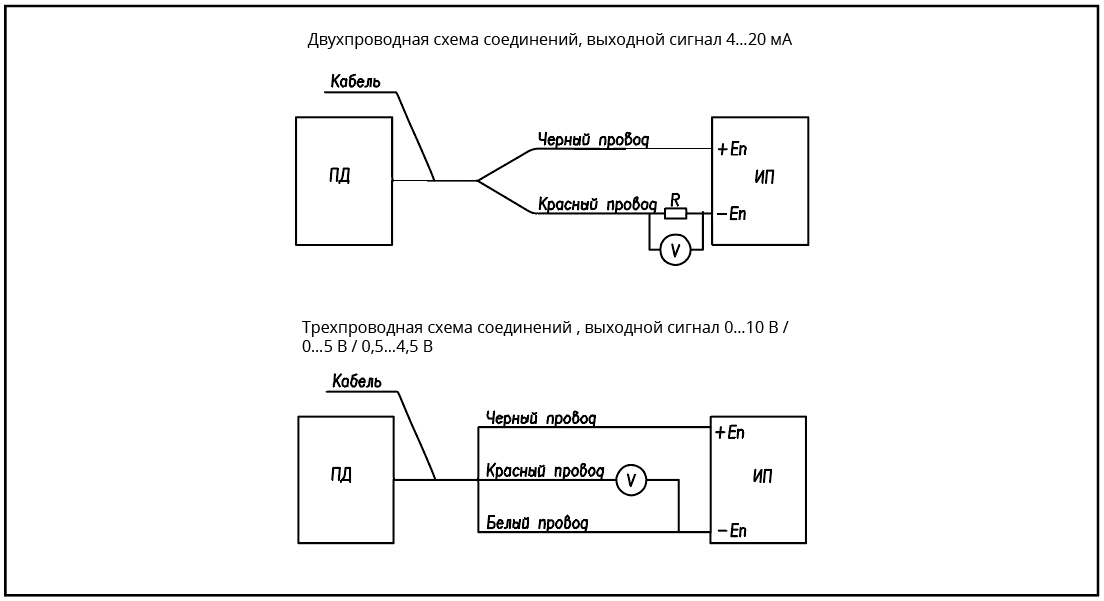

Для передачи информации датчик гидростатического давления жидкости поддерживает несколько вариантов аналоговых выходных сигналов. Схема питания и тип интерфейса выбираются при оформлении заказа оборудования.

Варианты трансляции сигнала:

1. Токовая петля 4…20 мА: классическая двухпроводная схема. Напряжение питания составляет от 8 до 32 В постоянного тока. Сопротивление нагрузки может варьироваться от 50 до 1000 Ом.
2. Сигнал по напряжению 0…10 В: трехпроводная схема. Рабочее питание от 13 до 32 В.
3. Сигнал по напряжению 0…5 В: three-wire схема (трехпроводная схема). Напряжение питания от 8 до 28 В.
4. Низковольтный сигнал 0,5…4,5 В: трехпроводная схема подключения. Рабочее питание от 8 до 32 В.

Сопротивление нагрузки для вольтовых сигналов превышает 5000 Ом.

Для механического присоединения к управляющей цепи используется прочный герметичный кабель. Встроенная капиллярная трубка выравнивает атмосферное давление внутри корпуса сенсора, что необходимо для точных гидростатических расчетов. Сопротивление изоляции при температуре воздуха 20 ± 5 °С составляет не менее 10 МОм.

Сферы применения измерительного прибора

Надежная изоляция и высокая устойчивость к перепадам температур делают эту серию востребованной на различных объектах. Сенсоры ДИ/Г-26 устанавливаются в следующих производственных узлах:

• Гидрология, гидрогеология и проектирование океанологического оборудования.
• Станции водоснабжения, узлы промышленного водоотвода и опреснения.
• Нефтегазодобывающий сектор и комплексы очистных сооружений.
• Аграрный сектор и предприятия по разведению аквакультуры.
• Метрологические лаборатории.

Формирование номенклатурного кода датчик гидростатического давления

Спецификация конкретного сенсора кодируется специальным заводским индексом.

Структура кода выглядит так: ДИ/Г 26 – [Верхний предел] – [Выходной сигнал] – [Погрешность] – [Присоединение] – [Материал] – [Электрическое соединение] – [Длина кабеля].

Пример расшифровки некоторых элементов:

• Вид давления: И/Г (избыточное, гидростатическое).
• Верхний предел: указывается в кПа (к) или МПа (М).
• Вариант технологического присоединения: 4 (исполнение без присоединителей) или Y (по индивидуальному заказу).
• Электрическое соединение: 07 (вывод по заказу) или 08 (кабель с капилляром РЕ).
