Гидростатический преобразователь давления — ДИ/Г-36

Серия ИЗМЕРКОН ДИ/Г-36 включает в себя преобразователи для объектов, где важна точность контроля жидких сред. Данный гидростатический датчик уровня считывает показатели температуры, давления и передает сигнал. Датчик легко встраивается в измерительные объекты на предприятие, гарантируя долговременную стабильность мониторинга при невысоких затратах.

Если Вам необходимо запросить дополнительную техническую документацию на продукт или нужна консультация по нему, свяжитесь с нашими специалистами.

Назначение и принцип интеграции датчик гидростатического давления

Серия ИЗМЕРКОН ДИ/Г-36 создана для промышленных объектов, где требуется измерять уровень с высокой точностью. Устройство работает просто и эффективно: датчик гидростатического давления погружается в резервуар, непрерывно оценивает параметры среды и переводит эти данные в понятный для контроллера сигнал. Основной упор в этой серии сделан на метрологическую стабильность. Погрешность прибора начинается от 0,05%, что отвечает самым строгим техническим регламентам. При этом датчик легко подключается к стандартной цеховой автоматике и не требует сложной перенастройки всей системы.

Параметры и точность измерений

Выбор измерительных приборов всегда основывается на его долговечности и сроке эксплуатации. Внедряя датчик гидростатического давления ДИ/Г-36, предприятия получают сертифицированное оборудование, которое официально внесено в Госреестр Средств Измерения РФ под регистрационным номером 72109-18.

Базовые технические характеристики серии:

• Диапазон измерений: аппаратная часть фиксирует показатели в пределах от 0…0,03 МПа до 0…3 МПа.
• Точность (погрешность): прибор относится к классу высокоточных, его основная приведенная погрешность составляет ±0,05 % или ±0,1 % от заданного диапазона измерений (ДИ).
• Температурное влияние: дополнительная погрешность, возникающая при изменении температуры окружающей среды на каждые 10 °С, строго ограничена значениями 0,5y или 0,65y.
• Динамика сигнала: пульсация выходного сигнала не превышает 0,6 % от ДИ, а зона нечувствительности составляет не более 0,01 % от ДИ.
• Быстродействие: время полного восстановления выходного сигнала после прерывания электропитания укладывается в 20 миллисекунд.

Производитель гарантирует высокую надежность. Средняя наработка на отказ достигает 150 000 часов, а заявленный срок службы составляет 15 лет. Для приборов с погрешностью 0,1 % ВПИ регламентирован межповерочный интервал в 3 года, а для сверхточных версий 0,05 % ВПИ интервал составляет 2 года.

Конструкция и устойчивость к внешним факторам

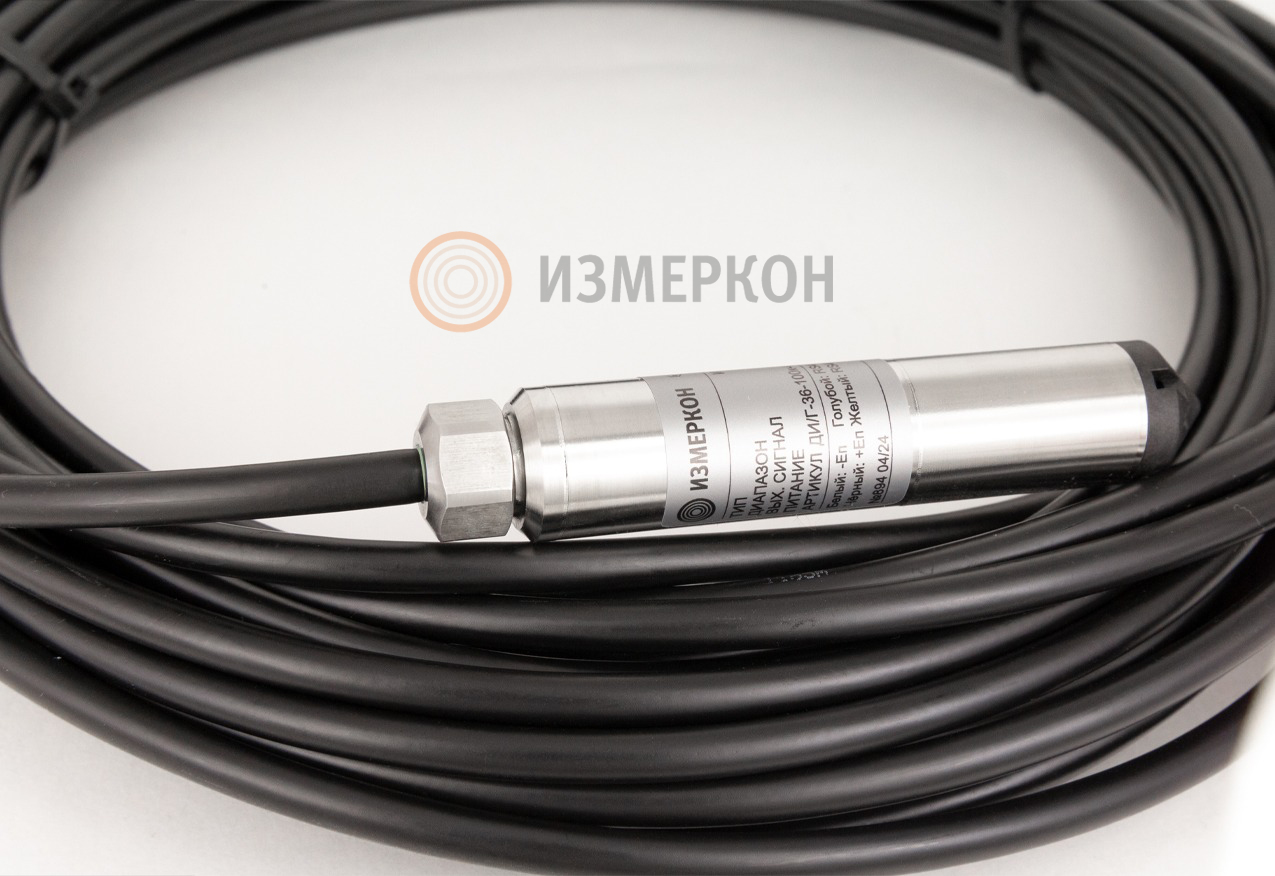

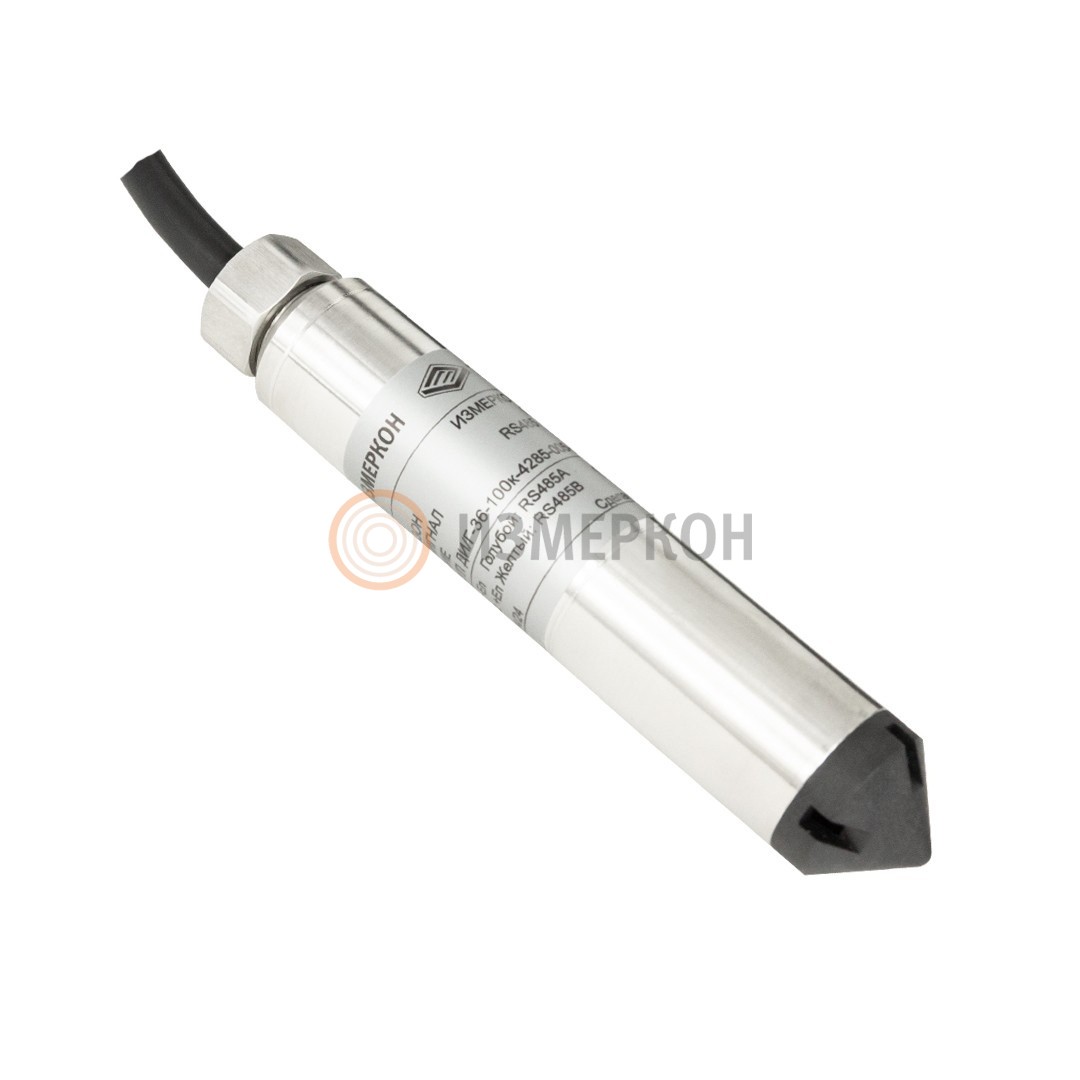

Так как преобразователь гидростатического давления эксплуатируется в условиях постоянного контакта с жидкой средой, его внутренние элементы требуют абсолютной изоляции. Датчик имеет герметичный металлический корпус, соответствующий классу пылевлагозащиты IP68.

• Используемые материалы: в стандартном исполнении разделительная мембрана и корпус изготавливаются из кислотостойкой нержавеющей стали марки AISI 316L.
• Опциональные сплавы: для работы в емкостях с агрессивными химическими реагентами детали могут быть выполнены из титана или специализированного сплава Хастеллой. Уплотнительные кольца и кабель также могут производиться из альтернативных материалов по предварительному согласованию.
• Устойчивость к нагрузкам: измерительный модуль не подвержен влиянию механических колебаний и выдерживает вибрации согласно строгой группе N1 (ГОСТ Р 52931).
• Температурный режим: прибор стабильно функционирует при температуре измеряемой жидкости от -20 до +85 ºС.

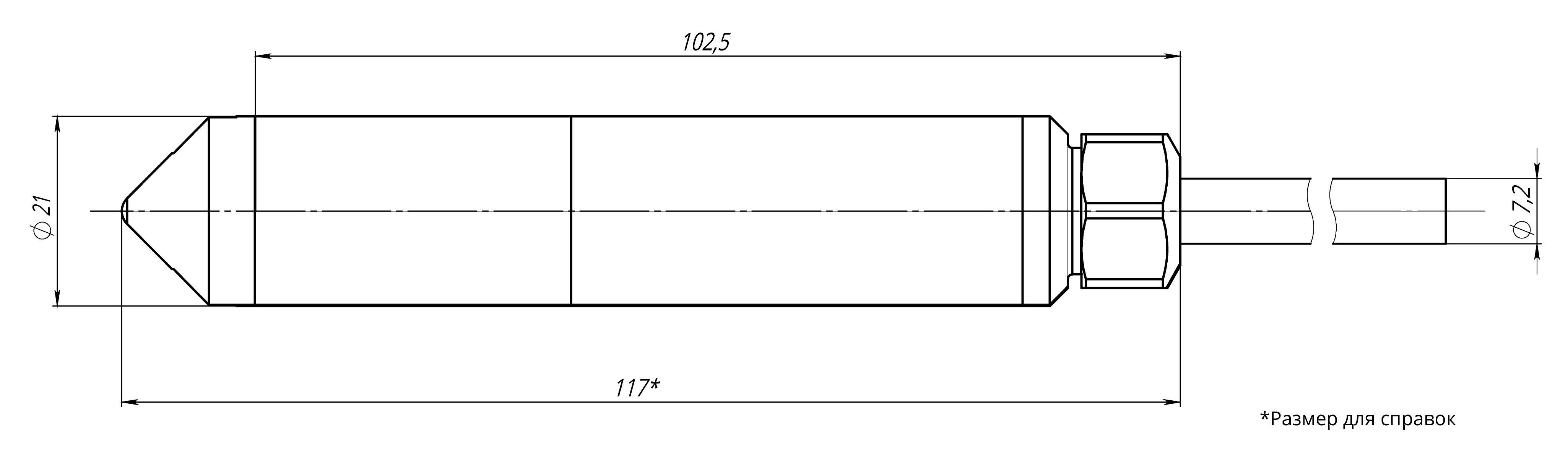

Металлический корпус защищает внутренние элементы, при этом общая масса измерительного модуля не превышает 0,2 кг. Компактное исполнение позволяет устанавливать данный погружной датчик гидростатического давления в условиях ограниченного пространства.

Интерфейсы связи и выходные сигналы

Датчик гидростатического давления жидкости поддерживает передачу данных как по аналоговым линиям, так и по цифровым. Доступны комбинированные решения для одновременного вывода двух типов сигналов:

1. Цифровой выход RS-485: напряжение питания измерительного контура составляет 8...32 В (также доступна низковольтная спецификация 3,5...32 В).
2. Токовая петля 4…20 мА (с цифровым дублированием): двухпроводная схема с рабочим напряжением 8...32 В. Расчетное сопротивление нагрузки может варьироваться от 50 до 1000 Ом.
3. Аналоговые сигналы по напряжению (с цифровым дублированием): доступны форматы 0…10 В (питание 13...32 В), 0…5 В (питание 8…28 В) и низковольтный канал 0,1…2,5 В (питание 3,2…32 В).

Сопротивление нагрузки для вольтовых выводов должно быть более 5000 Ом.

Присоединение устройства осуществляется с помощью кабеля. При температуре (20 ± 5) °С сопротивление изоляции поддерживается на уровне от 10 МОм. Максимальная дополнительная погрешность, вызванная внешним магнитным полем (400 А/м, 50 ± 2 Гц), не превышает 0,5γ.

Применение погружного датчика гидростатического давления

Серия 36 применяется в следующих отраслях:

• Специализированные гидрологические и гидрогеологические исследования.
• Магистрали водоснабжения, узлы промышленного водоотведения и комплексы очистных сооружений.
• Предприятия по разведению аквакультуры.

Расшифровка заводского кода

Для точной комплектации измерительного узла используется специальный номенклатурный шифр. Его структура выглядит так:

ДИ/Г 36 – [Верхний предел] – [Выходной сигнал] – [Погрешность] – [Присоединение] – [Материал]

В кодировке выходного сигнала применяются индексы: 10 (0–10 В), 15 (0–5 В), 20 (0,1–2,5 В), 42 (токовая петля 4–20 мА) и 85 (цифровой интерфейс RS-485).

Также существуют индексы для комбинированных плат: 1085, 1585 и 4285 (например, токовый сигнал 4–20 мА + цифровой код RS-485). Предел допускаемой погрешности обозначается кодами 005 (0,05 % ВПИ) или 01 (0,1 % ВПИ).
