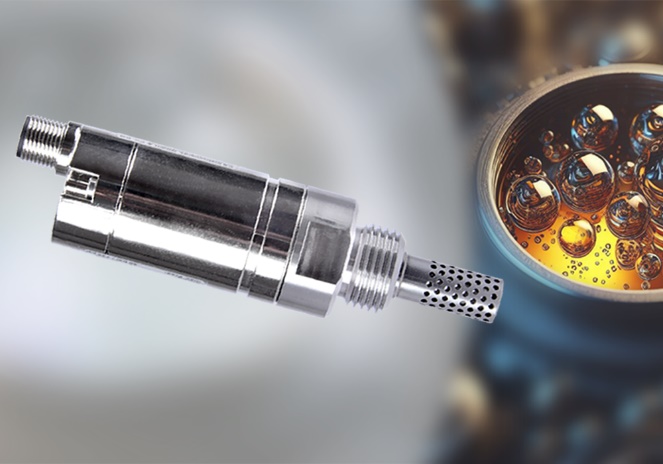

Влагомер масла и датчик влаги в масле: встраиваемый преобразователь активности воды FO 510
Присутствие воды в смазочных, гидравлических и трансформаторных маслах, одна из ведущих причин преждевременного выхода оборудования из строя: вода провоцирует коррозию металлических поверхностей, образование эмульсий, снижение несущей способности масляной плёнки и ускоренный износ подшипников и уплотнений. Традиционный лабораторный контроль по методу Карла Фишера выявляет проблему постфактум, когда масло уже повреждено. Датчик FO 510 представляет собой промышленный влагомер и измеритель влаги, предназначенный для непрерывного in-line контроля активности воды (aw) и температуры непосредственно в потоке или резервуаре масла, в режиме реального времени при давлении до 300 бар.
Если Вам необходимо запросить дополнительную техническую документацию на продукт или нужна консультация по нему, свяжитесь с нашими специалистами.
Особенности и преимущества датчика FO 510

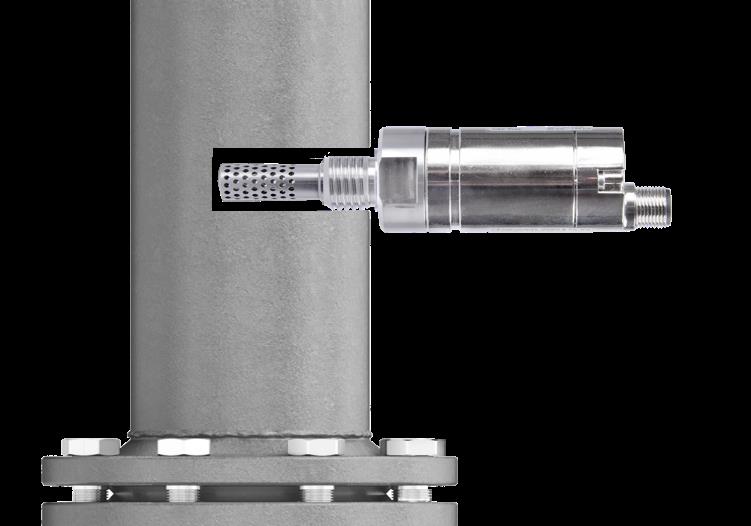

Конструкция FO 510 обеспечивает прямой контакт измерителя влаги с маслом при промышленном давлении и температуре, что исключает необходимость отбора проб и позволяет интегрировать прибор в систему непрерывного мониторинга качества масла.
- Измерение активности воды aw: Диапазон 0…1 aw охватывает все состояния масла, от сухого до насыщенного; точность ±0,02 aw в рабочем диапазоне 0…0,9 aw при +23°C.
- Рабочее давление до 300 бар: Прибор монтируется непосредственно в маслопровод или корпус агрегата под рабочим давлением без дополнительных байпасных контуров.
- Температура масла минус 20…+100°C: Встроенный канал температуры с точностью ±0,3°C работает одновременно с каналом aw и используется для компенсации температурной зависимости вязкости масла и пересчёта aw в абсолютное влагосодержание.
- Расчёт абсолютного содержания влаги в ppm: Для трансформаторных масел прибор дополнительно выдаёт значение абсолютного влагосодержания в ppm, параметр, нормируемый стандартами на эксплуатацию силовых трансформаторов.
- Два аналоговых выхода 4…20 мА: Каналы aw и температуры транслируются независимыми токовыми петлями, устойчивыми к помехам на длинных кабельных трассах.
- Цифровой интерфейс Modbus RTU (RS485): Обеспечивает интеграцию в SCADA-системы и промышленные контроллеры с передачей обоих измеряемых параметров по одному кабелю.
- Защита IP66 и нержавеющая сталь: Корпус из стали 1.4404 и колпачок из 1.4301 выдерживают промывку, агрессивные технические жидкости и внешнее воздействие, без ограничений по месту монтажа.
Общая информация о датчике FO 510

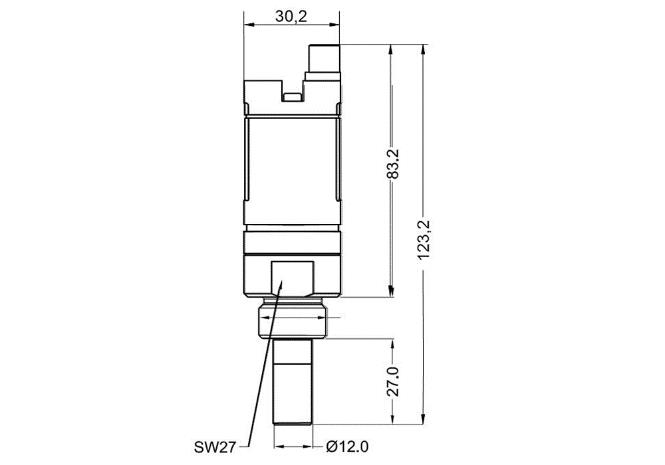

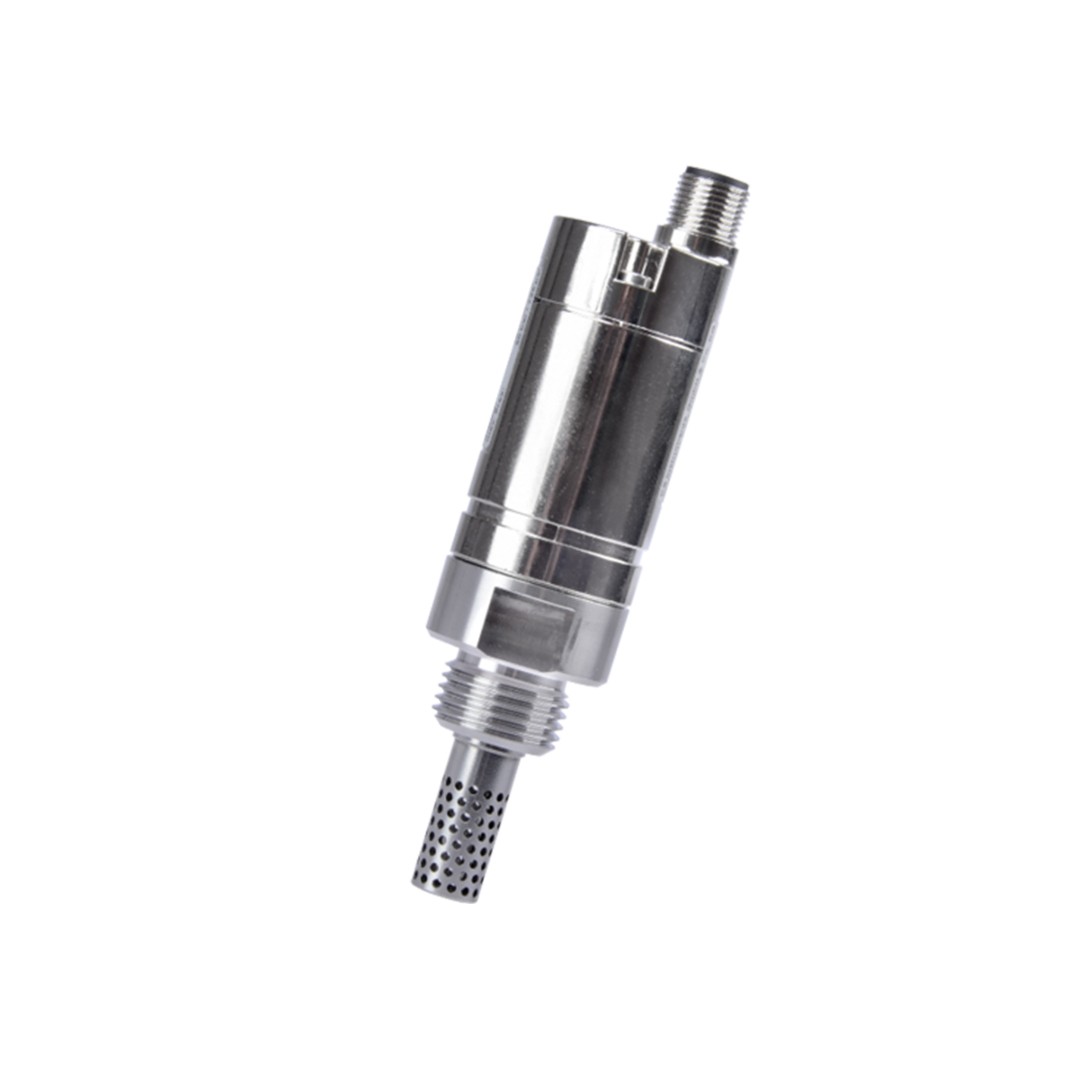

FO 510 выполнен в виде погружного зонда с резьбовым присоединением ISO G ½” или ½” NPT, стандартные резьбы, используемые в большинстве промышленных агрегатов: редукторах, гидростанциях, трансформаторах. Электрическое подключение осуществляется через разъём M12 8-pin, что обеспечивает быстрый монтаж и демонтаж без разборки проводки.
Питание: 24 VDC с расширенным диапазоном 10…36 VDC: прибор работает от нестабилизированных источников питания промышленных щитов автоматики. Степень защиты IP66 позволяет устанавливать датчик в условиях воздействия струй воды и интенсивного загрязнения.
Принцип работы датчика активности воды в масле
Активность воды (aw), термодинамическая величина, характеризующая степень связанности молекул воды в жидкости. Она определяется как отношение парциального давления водяного пара над поверхностью масла к давлению насыщенного водяного пара при той же температуре: aw = p/p₀. Значение aw = 0 соответствует абсолютно сухому маслу, aw = 1, маслу, полностью насыщенному водой (начало расслоения и образования эмульсии).
Чувствительный элемент датчика устанавливает равновесие с растворённой влагой в масле и измеряет значение aw непосредственно в жидкости. Встроенный канал температуры фиксирует температуру масла одновременно с aw. Электроника прибора использует оба значения для вычисления абсолютного содержания воды в ppm, критически важного параметра для трансформаторных масел, где нормируемые значения задаются именно в единицах ppm.
Ключевое преимущество измерения aw перед измерением ppm по методу Карла Фишера, непрерывность и оперативность: датчик реагирует на изменение состояния масла в реальном времени, тогда как лабораторный анализ даёт результат с задержкой в несколько часов или суток. Значение aw > 0,5…0,6 является сигналом о начале деградации масла ещё до образования свободной воды, что позволяет принять меры заблаговременно.
Где применяется датчик FO 510
Прибор предназначен для непрерывного мониторинга качества масла в промышленном оборудовании, где недопустим плановый останов для отбора лабораторных проб:
- Силовые трансформаторы: контроль абсолютного влагосодержания изоляционного масла в ppm для соответствия нормативам технической эксплуатации.
- Промышленные редукторы и мультипликаторы: мониторинг смазочного масла при рабочем давлении в корпусе агрегата.
- Гидравлические системы: контроль активности воды в гидравлическом масле для предотвращения коррозии гидрораспределителей, клапанов и цилиндров.
- Турбинные установки: непрерывный мониторинг турбинного масла для предупреждения кавитации и эрозии подшипников.
- Системы централизованной смазки: контроль качества смазочного материала на крупных промышленных объектах с разветвлённой трубопроводной сетью.
- Дизельное топливо: мониторинг активности воды в топливных резервуарах и магистралях для предотвращения роста микроорганизмов и коррозии.
- Компрессорные масла: контроль влагосодержания в маслосистемах компрессоров сжатого воздуха.
Технические характеристики FO 510
| Параметр | Значение |
|---|---|
| Измеряемые параметры | Активность воды (aw), температура масла |
| Диапазон aw | 0…1 aw |
| Точность aw (0…0,9 aw) | ±0,02 aw при +23°C |
| Точность aw (0,9…1,0 aw) | ±0,03 aw при +23°C |
| Диапазон температуры масла | минус 20…+100°C |
| Точность температуры | ±0,3°C |
| Дополнительный расчётный параметр | Абсолютное влагосодержание в ppm (для трансформаторных масел) |
| Рабочее давление | до 300 бар |
| Аналоговые выходы | 2 × 4…20 мА (aw и температура) |
| Цифровой интерфейс | Modbus RTU (RS485) |
| Питание | 24 VDC (диапазон 10…36 VDC) |
| Температура окружающей среды | минус 20…+70°C |
| Степень защиты | IP66 |
| Присоединение к процессу | ISO G ½” или ½” NPT |
| Электрическое присоединение | M12, 8-pin |
| Материал корпуса | Нержавеющая сталь 1.4404 |
| Материал колпачка | Нержавеющая сталь 1.4301 |
| ПО для настройки | Опционально |
