Спецификация ИЗМЕРКОН TP 210
Датчик точки росы ИЗМЕРКОН TP 210
Сжатый воздух выступает важным энергоресурсом на производстве. Контроль его параметров играет ключевую роль в обеспечении стабильной работы пневматических магистралей. ИЗМЕРКОН ТР 210 — это промышленный датчик для измерения точки росы. Его основная задача заключается в непрерывном мониторинге влажности сжатого воздуха после прохождения через системы осушения.
Если Вам необходимо запросить дополнительную техническую документацию на продукт или нужна консультация по нему, свяжитесь с нашими специалистами.
Прибор измерения температуры точки росы: технологические риски
Пренебрежение требованиями к осушке воздуха влечет прямой риск для оборудования. Отсутствие контроля приводит к серьезным последствиям:
- Коррозия трубопроводов: избыточная влага вызывает разрушение внутренних поверхностей магистралей.
- Обледенение оборудования: при низких температурах конденсат замерзает, блокируя работу подвижных узлов.
- Поломка компонентов: влага провоцирует выход из строя дорогостоящих пневматических систем.
Постоянный мониторинг в реальном времени предотвращает эти проблемы, обеспечивая надежную и стабильную работу предприятия.
Как работает датчик влажности сжатого воздуха
Работа устройства основана на использовании емкостного чувствительного элемента. Процесс измерения включает несколько этапов:
- Поглощение влаги: сенсор поглощает молекулы воды из проходящего потока воздуха.
- Изменение емкости: при изменении количества влаги на поверхности элемента пропорционально меняется его электрическая ёмкость.
- Вычисление данных: датчик фиксирует изменение емкости и текущую температуру среды. На основе этих данных алгоритм с высокой точностью вычисляет температуру точки росы.
Усовершенствованный метод обработки сигнала обеспечивает минимальное время отклика на изменение параметров среды.
Датчик точки росы для осушителя: применение
Прибор предназначен для решения сложных промышленных задач в различных отраслях:
- Контроль систем осушения: измерение параметров воздуха после адсорбционных, мембранных и рефрижераторных осушителей.
- Анализ технических газов: контроль остаточной влажности кислорода, азота, аргона, водорода и других сред.
- Производство пластика: мониторинг влажности воздуха после осушителей гранулята на полимерных производствах.
Технические характеристики
Корпус прибора выполнен из нержавеющей стали S30408, а степень защиты IP67 гарантирует надежную работу в тяжелых промышленных условиях.
| Параметр | Значение / Описание |
|---|---|
| Диапазон измерения | ТР 210-1: -20...+50 °C т. р. ТР 210-2: -80...+20 °C т. р. |
| Точность измерения | ±1 °C (в диапазоне +50...-20 °C т. р.) ±2 °C (в диапазоне -20...-50 °C т. р.) ±3 °C (в диапазоне -50...-80 °C т. р.) |
| Сенсор температуры | PT100 (точность ± 0,3 °C) |
| Время отклика (Т90) | При 4 л/мин: от 35 до 50 секунд (зависит от направления изменения влажности) |
| Условия процесса | Температура среды: -30...+70 °C; Давление: до 1,6 МПа |
| Питание | 12…32 В DC (0,72 Вт при 24 В) |
| Выходные сигналы | Modbus RTU (RS485) до 115 200 бод; Аналоговый 4…20 мА |

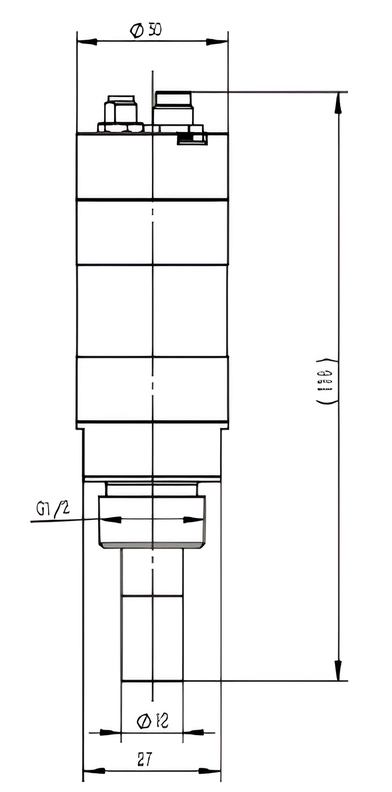

| Монтаж | Резьбовое присоединение G 1/2“ |
Схожие контрольно-измерительные решения
- ИЗМЕРКОН TP 200 — датчик точки росы с цветным ЖК-дисплеем 3” для локального визуального контроля.
- FA 500 — интеллектуальный сенсор с дисплеем и комбинированными выходами Modbus / 4...20 мА.
- Каталог датчиков росы — полный перечень приборов под любые производственные задачи.
