Канальный датчик СО2 — iMK duct

Канальный датчик CO2, температуры и относительной влажности iMK duct

Контроль качества воздуха в системах приточно-вытяжной вентиляции невозможен без измерения CO2 непосредственно в воздуховоде: только так контроллер получает данные об актуальной концентрации и регулирует воздухообмен по реальной потребности. Датчик iMK duct, измерительный преобразователь влажности и температуры воздуха и одновременно преобразователь углекислого газа в одном корпусе: разработан компанией «Измеркон» для одновременного измерения концентрации CO2, температуры и относительной влажности непосредственно в вентиляционных каналах и воздуховодах.

Если Вам необходимо запросить дополнительную техническую документацию на продукт или нужна консультация по нему, свяжитесь с нашими специалистами.

Особенности и преимущества датчика iMK duct

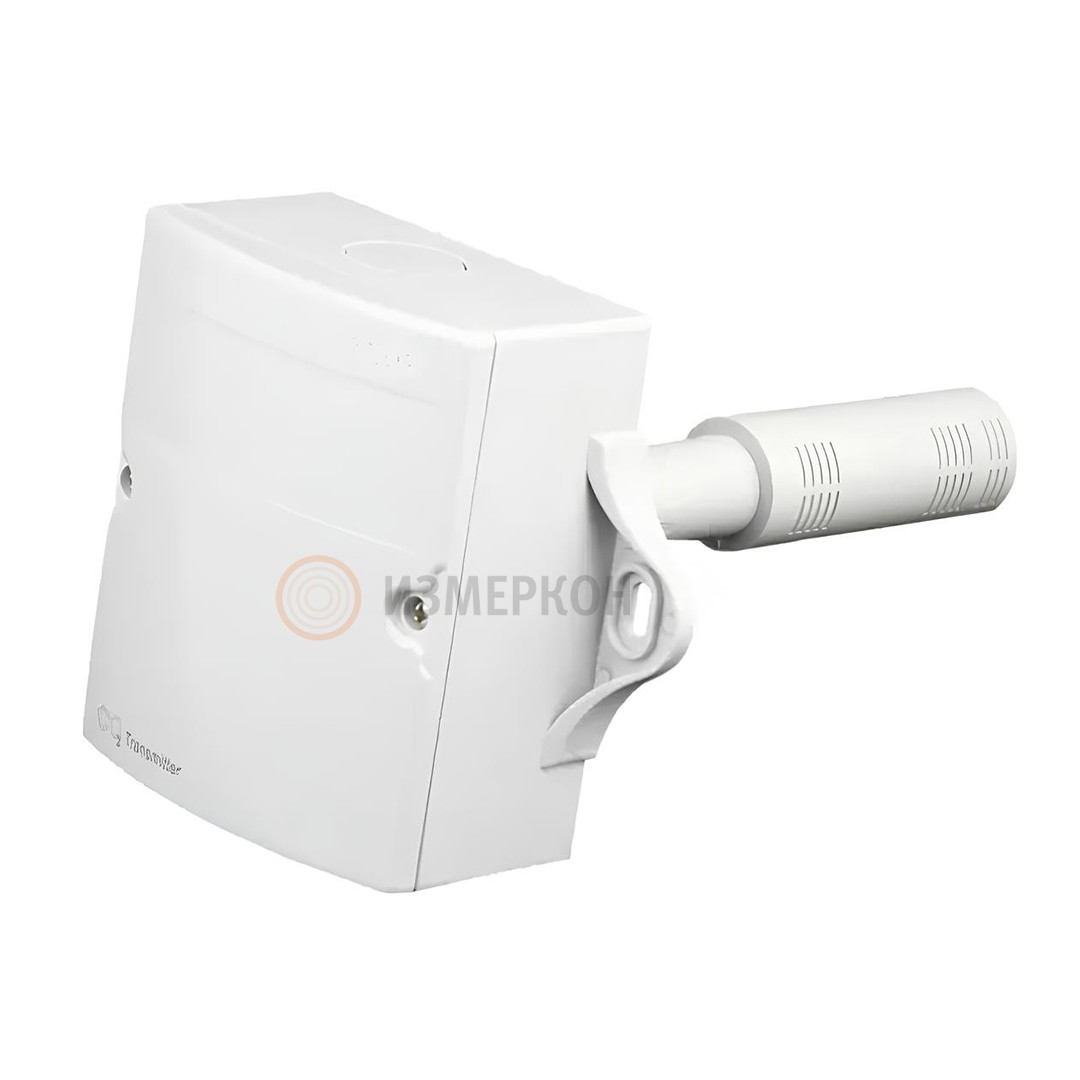

iMK duct объединяет в одном корпусе функции канального датчика CO2, канального датчика температуры и канального датчика влажности: прибор встраивается непосредственно в воздуховод и снимает показания из потока подаваемого или вытяжного воздуха, там, где настенный датчик физически неприменим.

• Принцип измерения CO2: Применяется недисперсионный инфракрасный детектор (NDIR), эталонный метод измерения, обеспечивающий стабильность показаний менее 2% за срок службы более 15 лет.
• Алгоритм самокалибровки ABC: Автоматическая коррекция нулевой точки сенсора CO2 в процессе эксплуатации исключает необходимость периодического ручного обслуживания.
• Три параметра одновременно: Концентрация CO2 (0…2000 ppm), температура (0…50°C) и относительная влажность (0…100% RH), все каналы работают параллельно и независимо.
• Гибкие выходные сигналы: От 1 до 3 аналоговых выходов (0…10 VDC по умолчанию; 4…20 мА и 0…5 VDC, опционально) в сочетании с цифровым интерфейсом RS485 Modbus RTU.

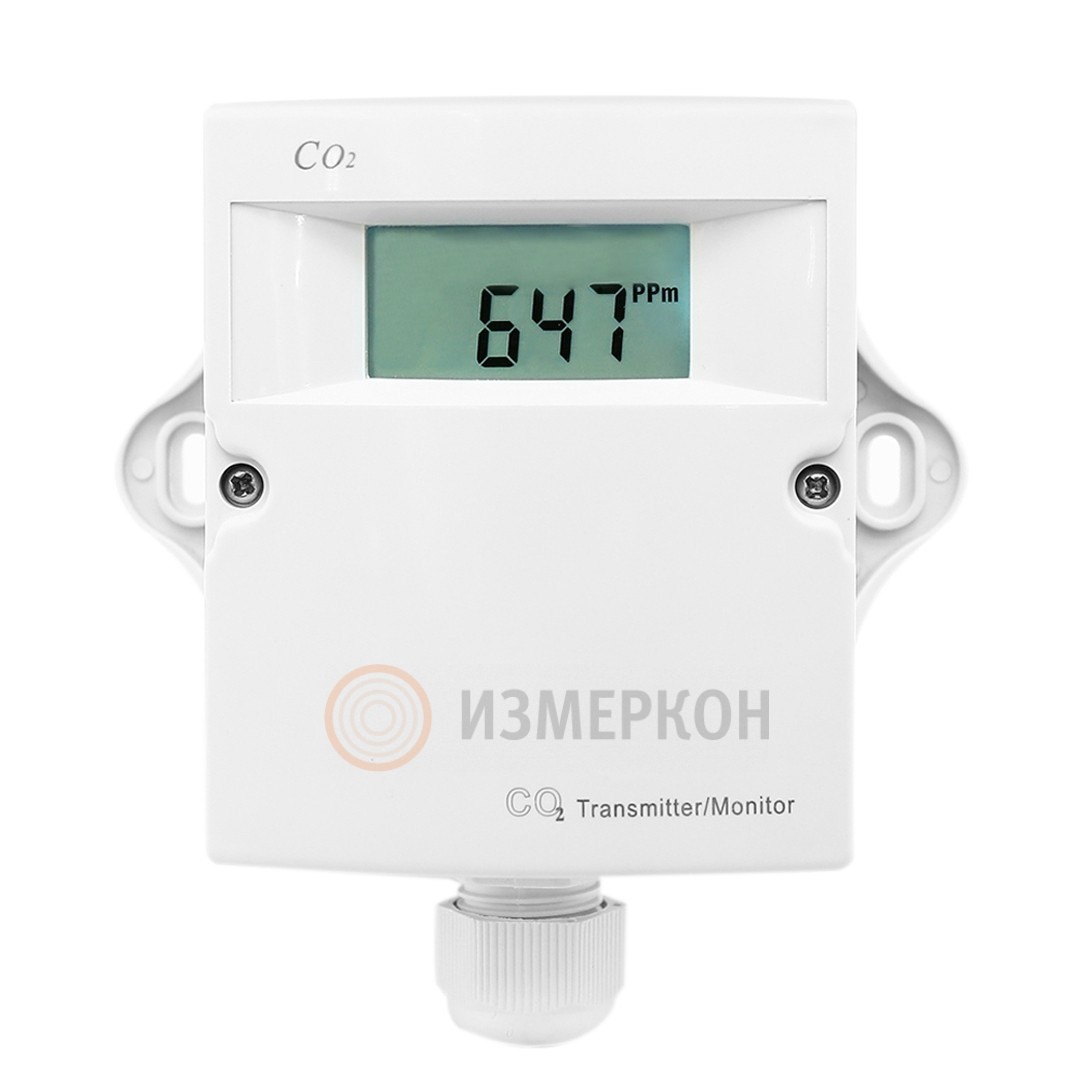

• Опциональный дисплей: По заказу прибор комплектуется ЖК-дисплеем для отображения текущих значений без подключения к внешним системам.

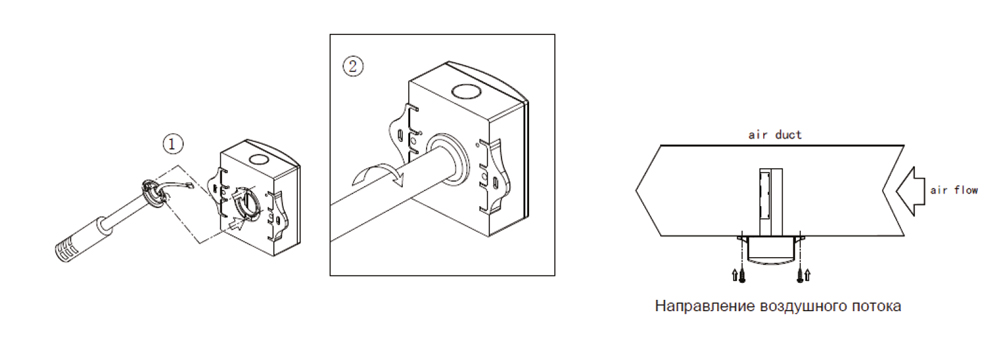

• Монтаж в воздуховод: установка через монтажное отверстие в стенке канала, без специального инструмента; диаметр зонда 26 мм.
• Соответствие нормативам: Прибор подходит для применения на объектах экологической сертификации BREEAM, LEED и WELL и соответствует требованиям ГОСТ 30494-2011.

Общая информация о датчике CO2 iMK duct

iMK duct предназначен для стационарной установки в вентиляционный канал и выпускается в двух конфигурациях по степени защиты: IP50 в исполнении без дисплея и IP40 в исполнении с ЖК-дисплеем. Выбор конфигурации определяется условиями монтажа и требованиями к локальной индикации показаний.

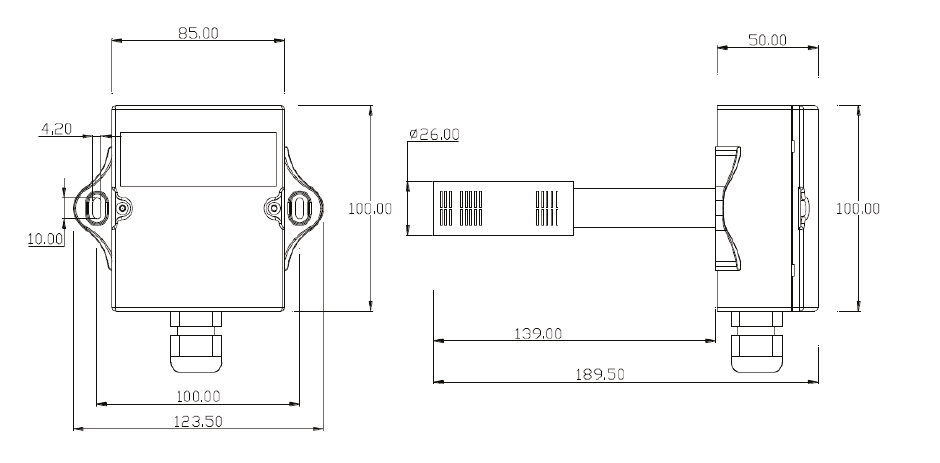

Зонд диаметром 26 мм вводится в воздушный поток через отверстие в стенке воздуховода и обеспечивает репрезентативное измерение в сечении канала. Размер монтажного отверстия по паспорту прибора 100 мм. Вес прибора: 320 г.

Питание стандартное для щитов автоматизации зданий: 24 VAC или 24 VDC. Среднее потребление составляет 2,5 Вт, максимальное: 3,5 Вт.

Количество и тип аналоговых выходов подбираются под задачу: базовая конфигурация включает один выход 0…10 VDC, по заказу реализуется до трёх выходов с токовым сигналом 4…20 мА или напряжением 0…5 VDC. Цифровой интерфейс RS485 Modbus RTU обеспечивает интеграцию с контроллерами зданий и SCADA-системами. Это исключает необходимость устанавливать отдельные преобразователи для измерения температуры и датчики-преобразователи влажности: один iMK duct охватывает все три параметра одновременно.

Принцип работы датчика концентрации CO2

В основе измерения углекислого газа лежит недисперсионный инфракрасный метод (NDIR: Non-Dispersive Infrared). Молекулы CO2 поглощают инфракрасное излучение на строго определённой длине волны. Внутри оптической ячейки расположены источник ИК-излучения, рабочий и эталонный каналы, а также фотодетектор. Анализируемый воздух проходит через ячейку; чем выше концентрация CO2, тем значительнее ослабляется сигнал рабочего канала относительно эталонного. Встроенная электроника пересчитывает это соотношение в значение концентрации в единицах ppm.

Ключевое преимущество NDIR перед электрохимическими сенсорами долгосрочная стабильность

Для компенсации сезонных изменений фоновой концентрации CO2 в приборе реализован алгоритм автоматической базовой калибровки (ABC: Automatic Baseline Correction). Алгоритм периодически анализирует минимальные зафиксированные значения за длительный интервал и корректирует нулевую точку сенсора без вмешательства оператора.

Температура и относительная влажность измеряются независимыми чувствительными элементами, интегрированными в тот же зонд. Время отклика канала CO2, менее 2 минут, канала температуры, менее 10 секунд. Сенсор CO2 требует прогрева в течение 2 часов при первом включении; при последующих запусках время готовности: 2 минуты.

Где применяется датчик iMK duct

Прибор ориентирован на применение в системах управления микроклиматом зданий, где требуется непрерывный мониторинг качества воздуха непосредственно в вентиляционных каналах. Основные направления использования:

• Централизованные системы приточно-вытяжной вентиляции: управление воздухообменом по фактической концентрации CO2 в канале (demand-controlled ventilation, DCV).
• Офисные и административные здания: контроль качества приточного воздуха на стадии подачи в обслуживаемые зоны.
• Образовательные учреждения: мониторинг CO2 в воздуховодах, обслуживающих классы, аудитории и лекционные залы.
• Торговые центры, гостиницы, объекты общественного питания: регулирование вентиляции при переменной наполняемости помещений.
• Системы автоматизации зданий (BAS/BMS): интеграция по Modbus RTU в контроллеры управления HVAC.
• Объекты экологической сертификации BREEAM, LEED, WELL: соответствие требованиям к измерению качества воздуха.
• Производственные и лабораторные помещения: контроль параметров микроклимата в вентиляционных системах согласно ГОСТ 30494-2011.

Технические характеристики iMK duct

Схожее измерительное оборудование

Наряду с данным устройством, Вас также могут заинтересовать следующие схожие приборы:

• iMK hall, настенный преобразователь CO2, температуры и влажности для монтажа в обслуживаемых помещениях.
• Датчики eSENSE Ind: Преобразователь концентрации СО2 с аналоговыми выходами.
• Датчики концентрации CO2, каталог приборов для различных типов помещений и условий эксплуатации.

Где купить датчик CO2 iMK duct

Компания «Измеркон» является непосредственным российским производителем датчика iMK duct. Заказывая оборудование напрямую у производителя, вы получаете выгодные условия без лишних дилерских наценок, оперативную техническую поддержку и гарантию на весь ассортимент.

Товар доступен в наличии и под заказ. Доставка осуществляется по всей территории Российской Федерации, в Республику Беларусь, Казахстан и другие страны СНГ.

Если Вас интересует цена канального датчика температуры или Вы хотите купить канальный датчик температуры с функцией измерения CO2 и влажности в одном корпусе направьте запрос нашим специалистам. Вы также можете купить преобразователь температуры воздуха в комплексной конфигурации iMK duct: актуальная стоимость уточняется индивидуально.

Для оформления заказа, уточнения актуальных сроков поставки или получения подробной консультации по подбору конфигурации обращайтесь по многоканальному телефону: 8 (800) 777 18 50. Региональные номера: +7 (812) 309 56 05 (Санкт-Петербург) и +7 (495) 721 88 93 (Москва). Заявки принимаются на электронную почту zakaz@izmerkon.ru. Режим работы: с понедельника по пятницу с 09:00 до 18:00.
