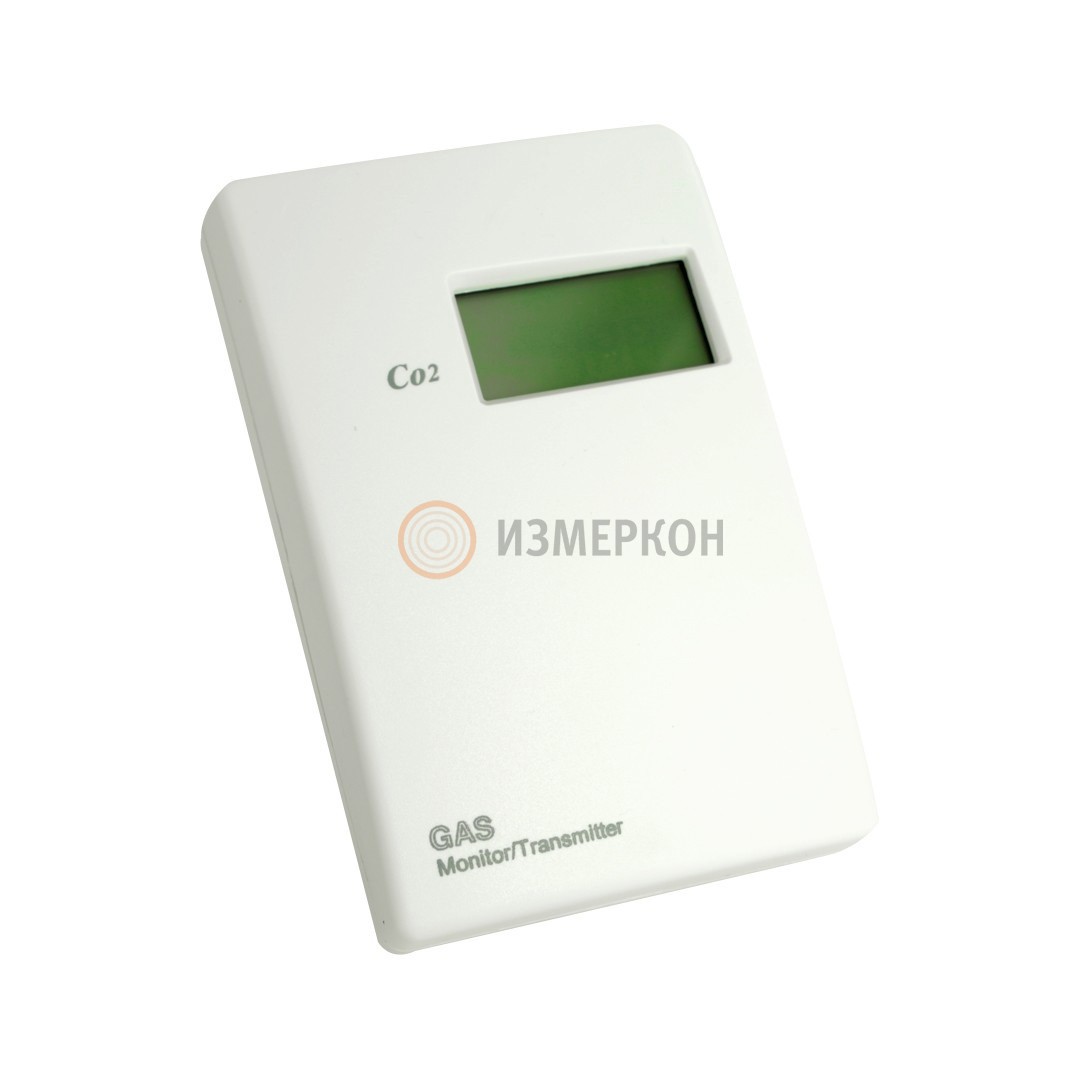

Датчик CO2, температуры и относительной влажности для помещений iMK hall

Концентрация углекислого газа в помещении, один из ключевых показателей качества воздуха, напрямую влияющий на работоспособность, самочувствие людей и соответствие нормативным требованиям. Без точного измерения CO2 системы вентиляции работают вслепую, потребляя избыточную энергию или, напротив, не обеспечивая нужный воздухообмен. Датчик iMK hall измеряет концентрацию углекислого газа, относительную влажность и температуру воздуха в едином корпусе: настенный преобразователь «3 в 1», разработанный компанией «Измеркон» для кондиционируемых и вентилируемых помещений.

Если Вам необходимо запросить дополнительную техническую документацию на продукт или нужна консультация по нему, свяжитесь с нашими специалистами.

Особенности и преимущества датчика iMK hall

Главное достоинство iMK hall, возможность заменить отдельный датчик CO2 воздуха, промышленный датчик температуры и промышленный датчик влажности одним прибором, не занимая дополнительных монтажных мест и не усложняя схему подключения. При этом каждый из каналов измерения реализован на профессиональном уровне точности.

• Принцип измерения CO2: Применяется недисперсионный инфракрасный детектор (NDIR), эталонный метод для помещений, обеспечивающий стабильность показаний менее 2% за весь срок службы, который составляет более 15 лет.
• Алгоритм самокалибровки ABC: Прибор автоматически корректирует нулевую точку сенсора CO2 в процессе эксплуатации, исключая необходимость периодического ручного обслуживания.
• Три параметра одновременно: Концентрация CO2 (0…2000 ppm), температура (0…50°C) и относительная влажность (0…100% RH), все каналы работают параллельно и независимо.
• Гибкие выходные сигналы: От 1 до 3 аналоговых выходов (0…10 VDC по умолчанию; 4…20 мА и 0…5 VDC, опционально) в сочетании с цифровым интерфейсом RS485 Modbus RTU.

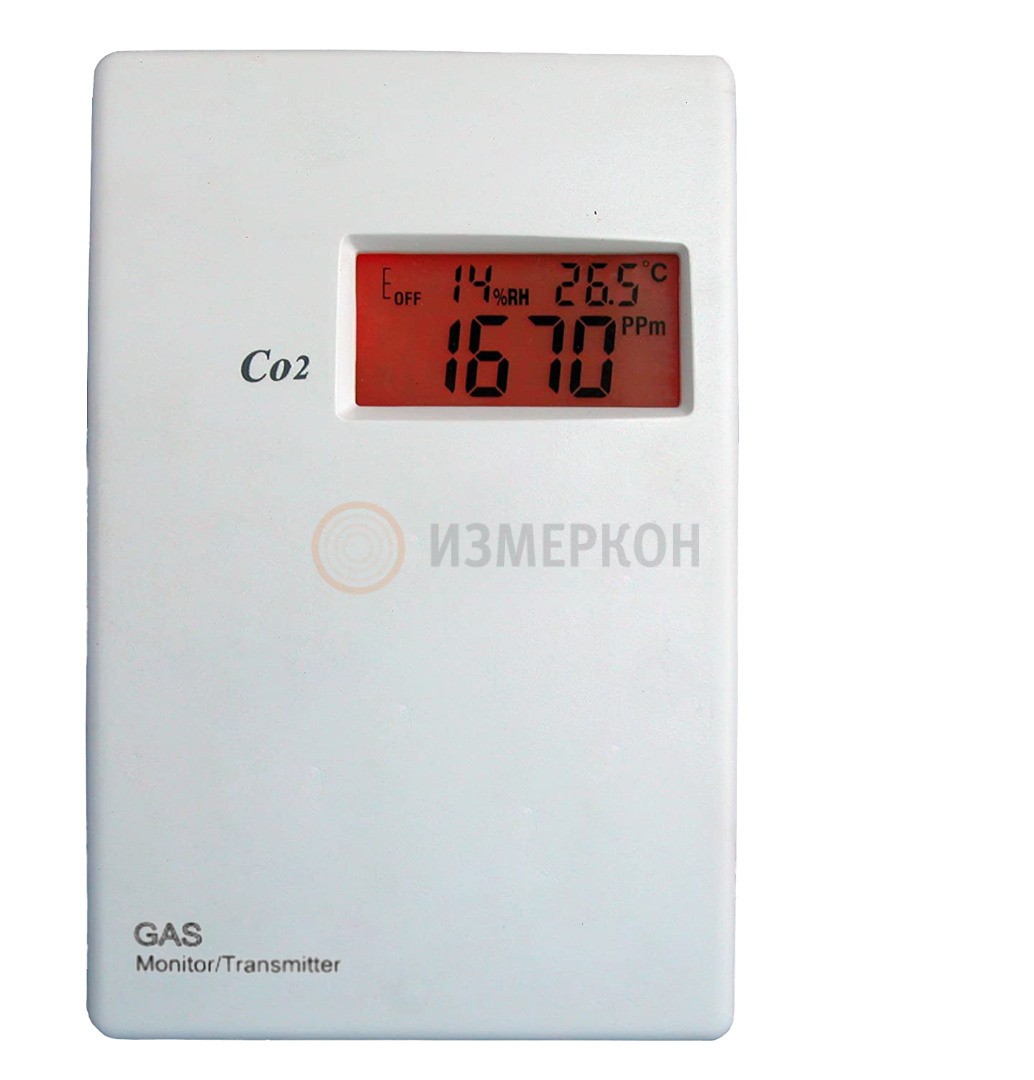

• Дисплей с цветной подсветкой: Текущие значения всех параметров отображаются прямо на корпусе прибора, что упрощает визуальный контроль без подключения к ПК.
• Соответствие нормативам: Прибор отвечает требованиям ГОСТ 30494-2011 «Параметры микроклимата в помещениях» и подходит для объектов, проходящих экологическую сертификацию BREEAM, LEED и WELL.

Общая информация о датчике CO2 iMK hall

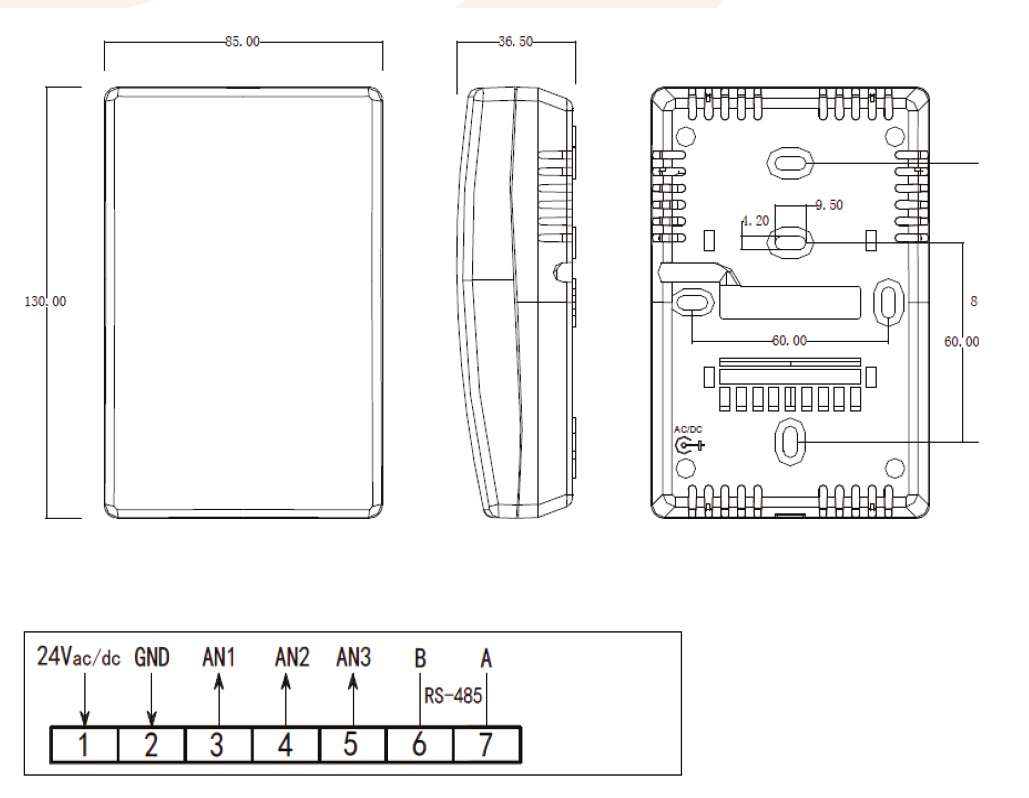

iMK hall предназначен для стационарной установки на стену в обслуживаемых помещениях. Компактные габариты 130×85×36,5 мм и вес 240 г позволяют монтировать прибор в любом удобном месте без необходимости выделять отдельное пространство в щитовой.

Прибор питается от стандартного источника 24 VAC или 24 VDC, такое напряжение характерно для большинства щитов автоматизации зданий. Среднее потребление составляет всего 1,2 Вт, максимальное: 1,8 Вт, что делает его экономичным даже при круглосуточной работе.

Количество аналоговых выходов и их тип подбираются под задачу: базовая конфигурация включает один выход 0…10 VDC, однако по заказу реализуется до трёх выходов с сигналами 4…20 мА или 0…5 VDC. Цифровой интерфейс RS485 Modbus RTU позволяет интегрировать прибор в любую SCADA-систему или контроллер здания, поддерживающий этот стандарт. Это обеспечивает прямую совместимость с любым контроллером CO2, контроллером температуры и влажности и системами диспетчеризации, работающими по протоколу Modbus RTU.

Сенсор CO2 требует однократного начального прогрева в течение 2 часов при первом включении. При последующих включениях время готовности сокращается до 2 минут. Обновление показаний по всем каналам происходит каждые 2 секунды.

Принцип работы датчика концентрации CO2

В основе измерения углекислого газа лежит недисперсионный инфракрасный метод (NDIR: Non-Dispersive Infrared). Молекулы CO2 поглощают инфракрасное излучение на строго определённой длине волны. Внутри оптической ячейки прибора расположены источник ИК-излучения, рабочий и эталонный каналы, а также фотодетектор. Анализируемый воздух свободно проходит через ячейку; чем выше концентрация CO2, тем значительнее ослабляется сигнал на рабочем канале относительно эталонного. Встроенная электроника пересчитывает это соотношение в значение концентрации в единицах ppm.

Ключевое преимущество NDIR перед электрохимическими сенсорами, долгосрочная стабильность.

Для компенсации сезонных изменений фоновой концентрации CO2 в приборе реализован алгоритм автоматической базовой калибровки (ABC: Automatic Baseline Correction). Алгоритм периодически анализирует минимальные значения, зафиксированные за длительный интервал, и корректирует нулевую точку сенсора, не требуя вмешательства оператора.

Температура и влажность измеряются независимыми чувствительными элементами, интегрированными в тот же корпус. Все три значения обрабатываются одновременно и выводятся на дисплей и в выходные сигналы с периодом обновления 2 секунды.

Где применяется датчик iMK hall

Прибор ориентирован на применение в системах управления микроклиматом зданий, где требуется непрерывный мониторинг качества воздуха. Основные направления использования:

• Офисные и административные здания: управление вентиляцией по фактической потребности (demand-controlled ventilation, DCV) на основе показаний CO2.
• Образовательные учреждения: классы, аудитории, лекционные залы, контроль CO2 для обеспечения работоспособности учащихся.
• Медицинские учреждения: поддержание нормируемых параметров микроклимата в палатах, кабинетах и зонах ожидания.
• Торговые центры, гостиницы и объекты общественного питания: мониторинг при переменной наполняемости помещений.
• Системы автоматизации зданий (BAS/BMS): интеграция по Modbus RTU в контроллеры управления HVAC.
• Объекты экологической сертификации BREEAM, LEED, WELL: прибор соответствует требованиям к измерению качества воздуха, предъявляемым этими стандартами.
• Производственные и лабораторные помещения: датчик измерения углекислого газа и контроль влажности согласно ГОСТ 30494-2011 с передачей данных на промышленный контроллер по Modbus RTU.

Технические характеристики iMK hall
