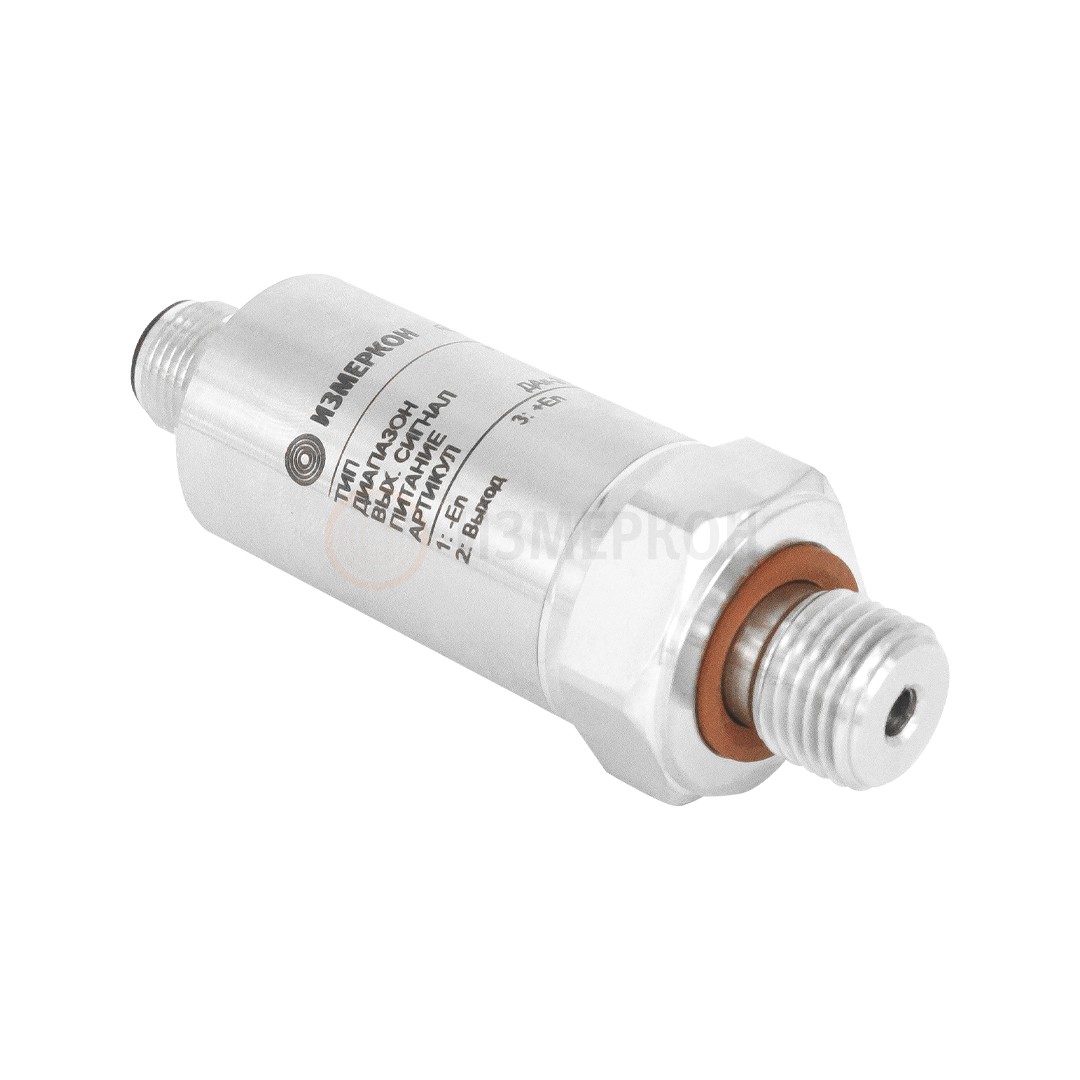

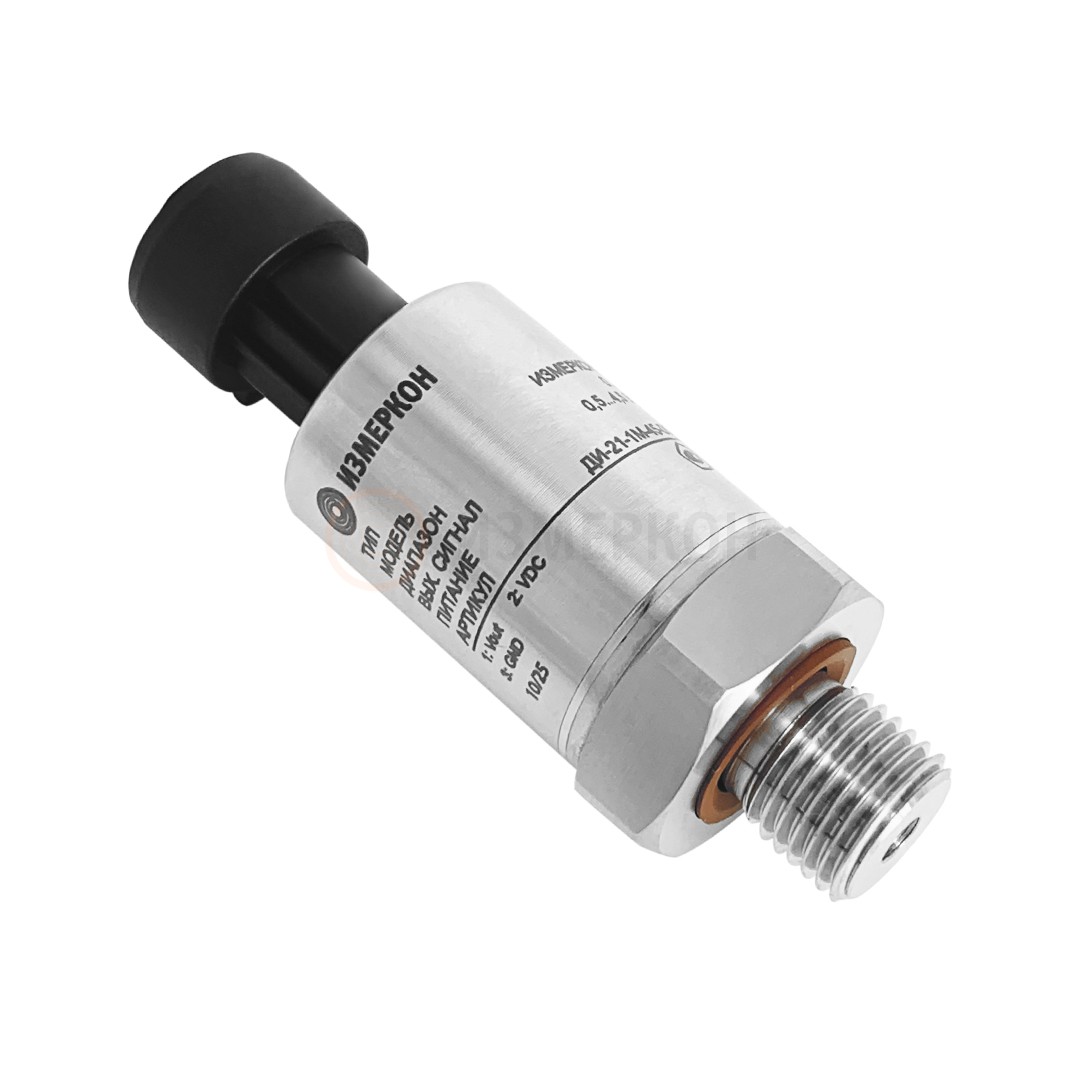

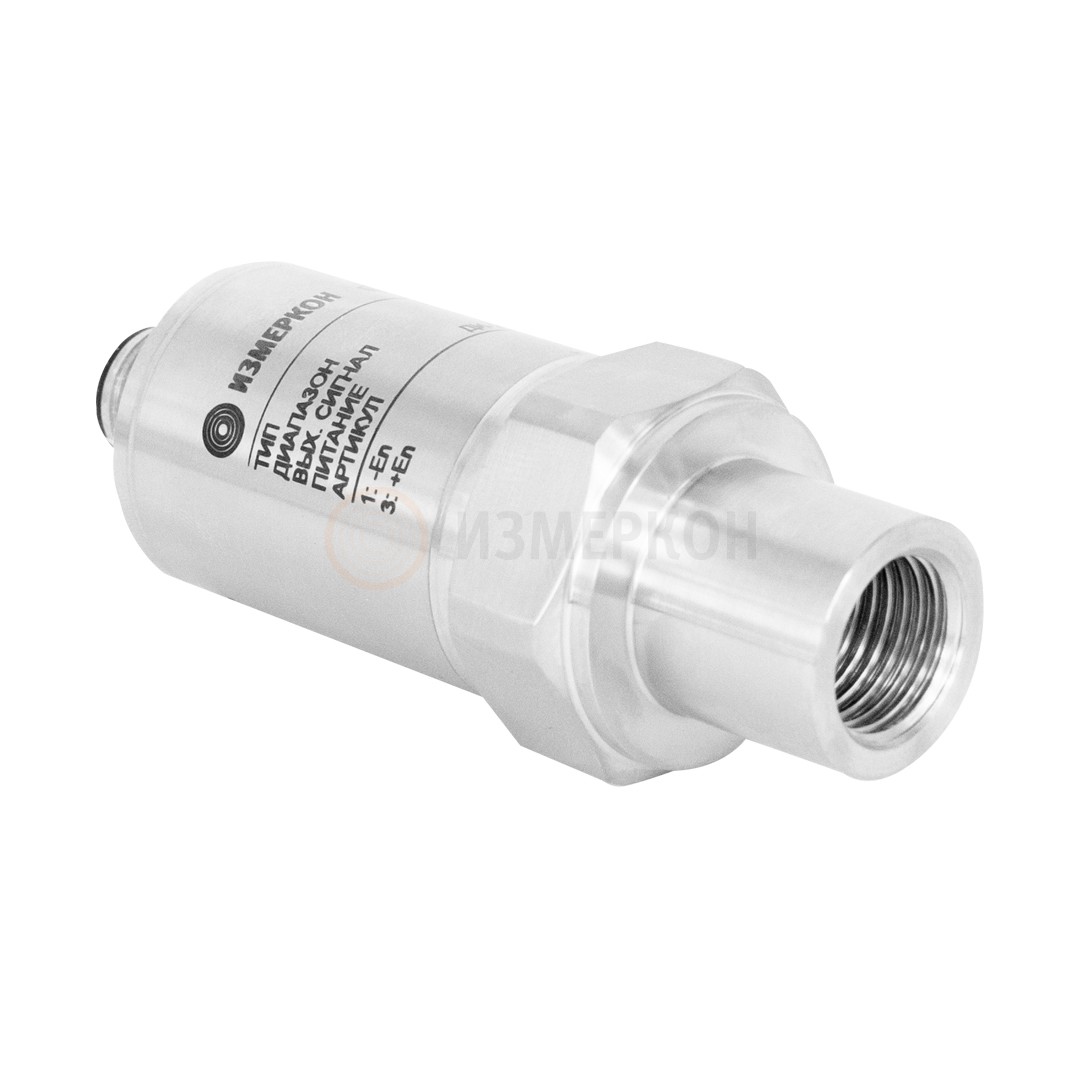

Общепромышленный преобразователь давления — серия 21
Линейка ИЗМЕРКОН ДХ-21 — это серия надежных датчиков для современных промышленных систем. Данный преобразователь избыточного, абсолютного давления и разрежения применяется для непрерывного контроля рабочих сред в гидравлике, пневматике и компрессорных установках. Приборы работают в широких диапазонах от -0,1 до 100 МПа и транслируют стабильный сигнал напрямую на контроллеры или регистраторы данных.
Если Вам необходимо запросить дополнительную техническую документацию на продукт или нужна консультация по нему, свяжитесь с нашими специалистами.
Конфигурации и модификации промышленного преобразователя давления
Промышленные датчики давления линейки ДХ-21 производятся в различных исполнениях, что избавляет от необходимости перестраивать существующие гидравлические узлы под один тип прибора. В рамках серии выпускаются пять специализированных модификаций:
- ИЗМЕРКОН-ДА-21: модель для контроля абсолютного давления среды.
- ИЗМЕРКОН-ДАк-21: версия для мониторинга абсолютных значений со встроенной аппаратной компенсацией выходного сигнала, эквивалентного атмосферному давлению (0,1 МПа).
- ИЗМЕРКОН-ДИ-21: классический прибор для фиксации избыточного давления.
- ИЗМЕРКОН-ДИР-21: комбинированный датчик избыточного давления и разрежения, фиксирующий как напор, так и вакуумирование в одной магистрали.
- ИЗМЕРКОН-ДР-21: специализированный датчик давления разрежения (вакуумметр).
Технические характеристики преобразователя давления
Метрологические свойства
- Точность: базовая погрешность составляет 0,5% от диапазона измерений (ДИ). Доступно высокоточное исполнение с погрешностью 0,25% и 0,1%.
- Долговременная стабильность: отклонение сигнала не превышает ±0,2% от ДИ в год, что увеличивает межповерочный интервал и снижает затраты на обслуживание.
- Быстродействие: время отклика кремниевого чувствительного элемента составляет менее 10 миллисекунд.
Механическая стойкость и материалы
Конструкция защищена от критических нагрузок. Сенсор выдерживает механическую перегрузку в 2 раза выше номинальной шкалы (200% от ДИ), а давление разрушения мембраны превышает номинал в 3 раза. Дополнительную защиту от гидроударов обеспечивает демпфирующее устройство.
| Компонент / Параметр | Значение |
|---|---|
| Материал корпуса | Нержавеющая сталь марки 304 |
| Материал мембраны | Нержавеющая сталь марки 316L (стойкость к агрессивным средам) |
| Температура среды | От -40 до +120 °С (возможно расширение по запросу) |
| Перегрузочная способность | 200% от ДИ (номинал), 300% (разрушение) |

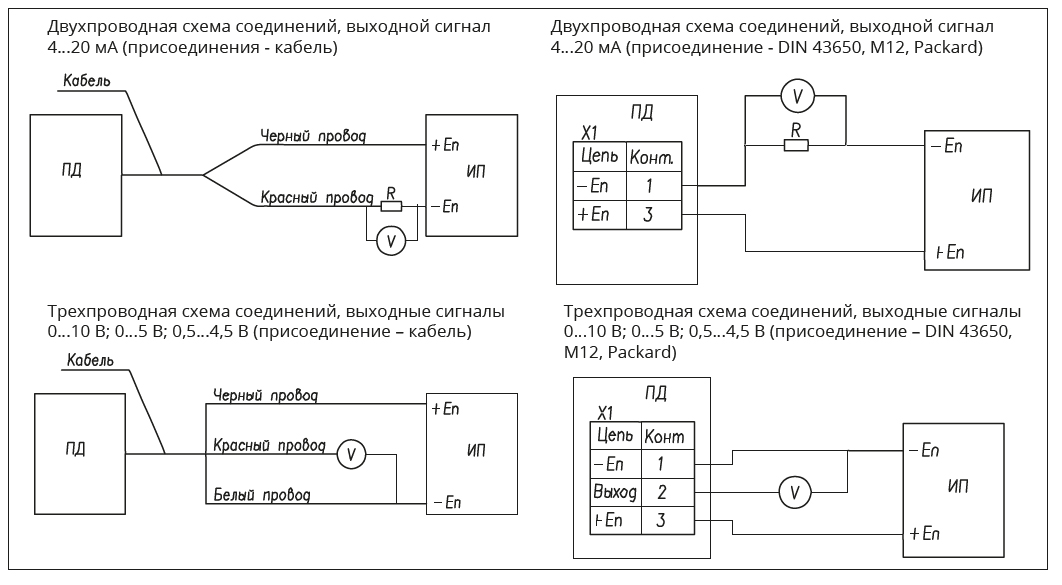

Подключение и типы сигналов
Преобразователи ДХ-21 поддерживают стандартные протоколы обмена данными. Тип выходного сигнала выбирается при заказе:
- Токовый сигнал: классическая двухпроводная петля 4…20 мА (питание 9…30 В DC).
- Сигналы по напряжению: 0…10 В или 0…5 В (питание 10…30 В).
- Ратиометрический сигнал: 0,5–4,5 В (процент от напряжения питания 5 В).
Присоединение и герметичность

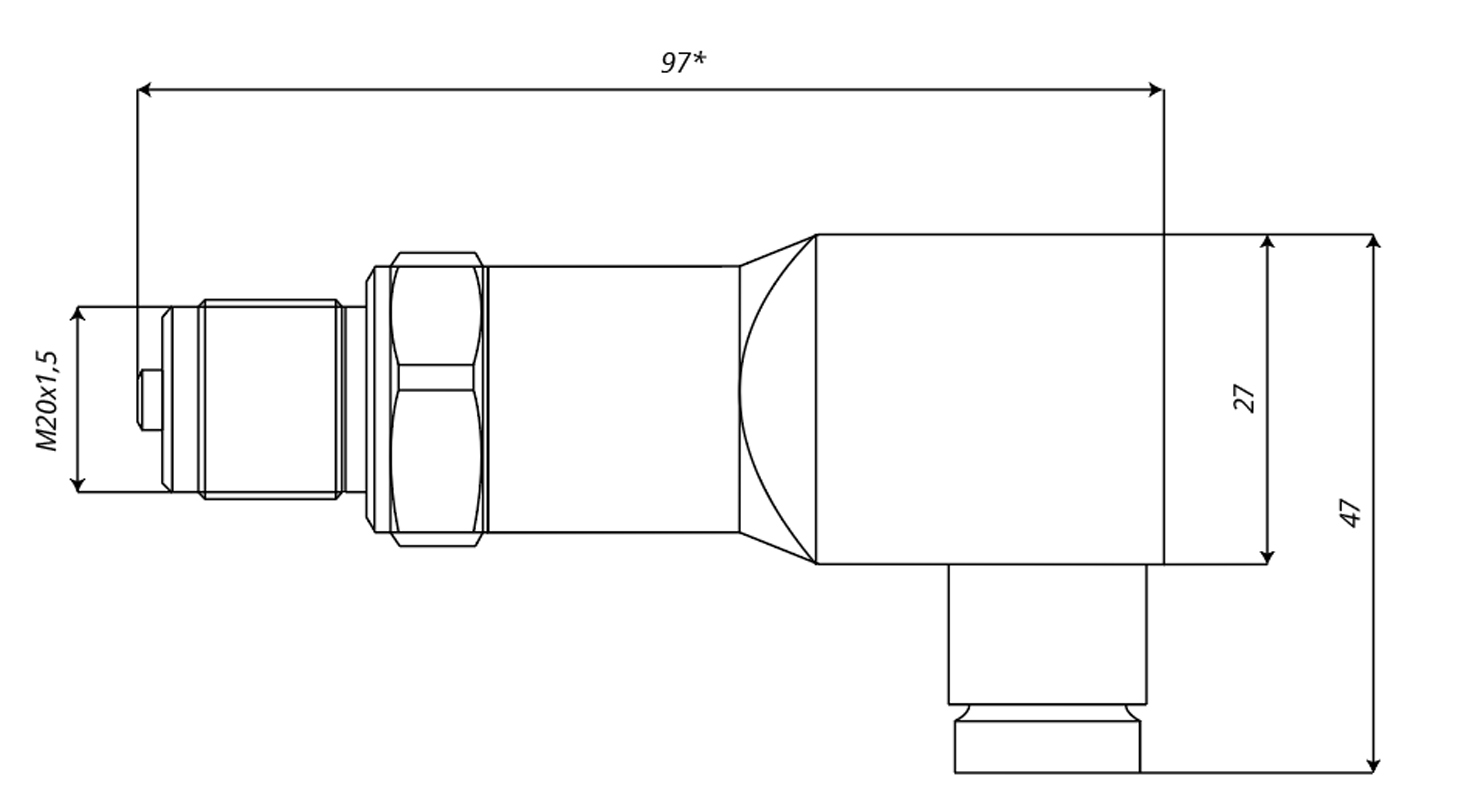

Механический монтаж осуществляется через резьбовые порты: базовая резьба M20x1.5 или G 1/4. Другие форматы доступны по индивидуальному заказу.
Уровень пылевлагозащиты зависит от электрического коннектора:

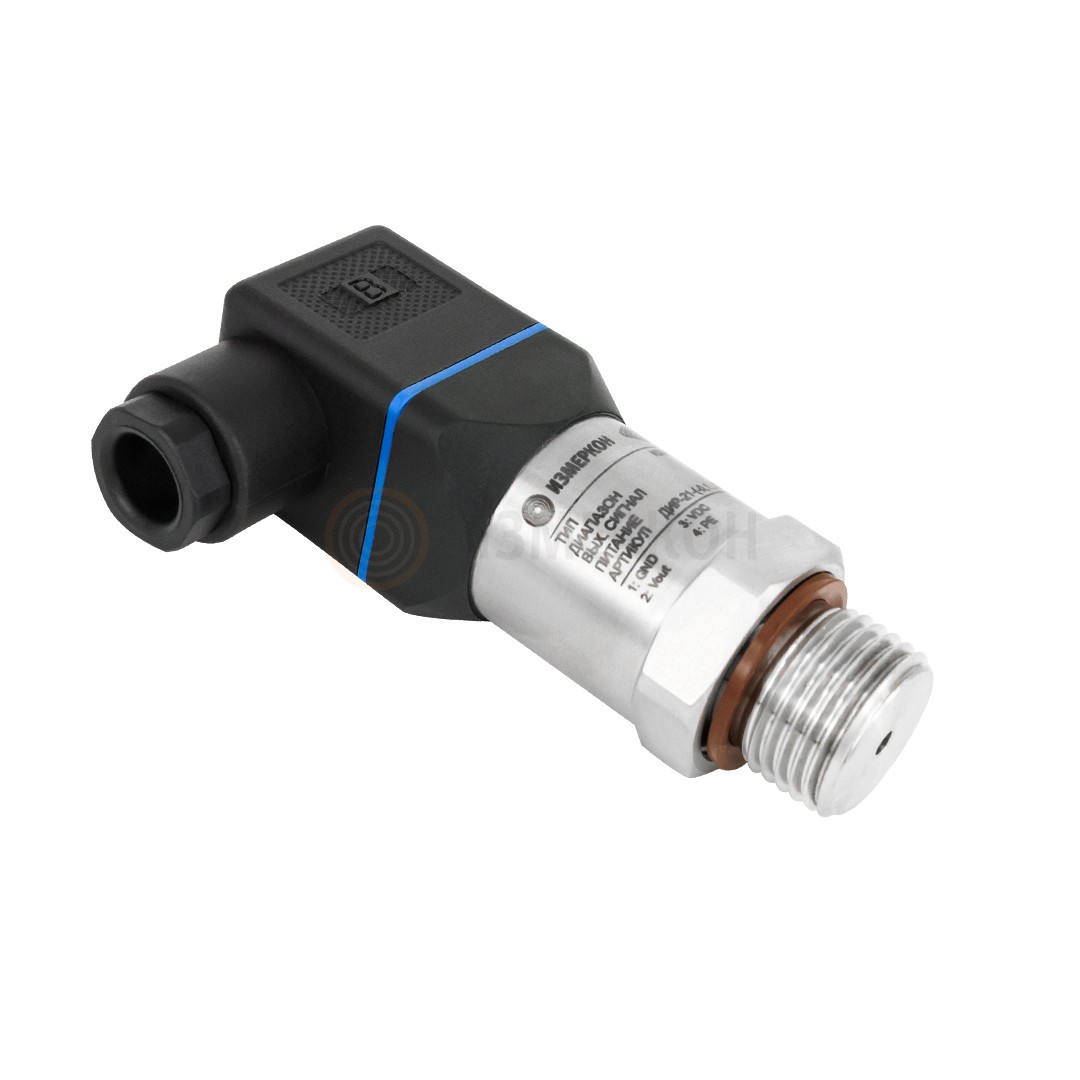

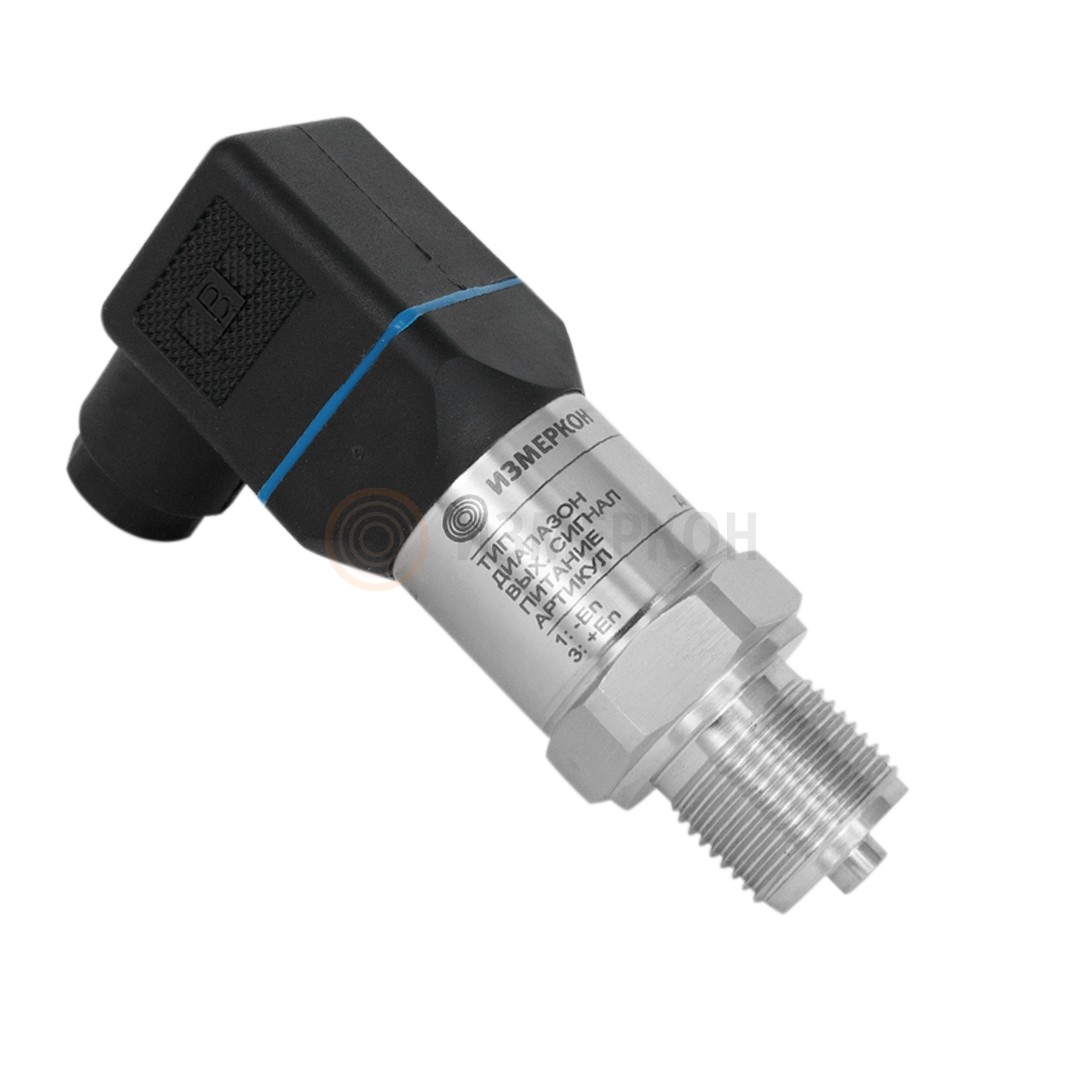

- DIN 43650: класс защиты IP65.

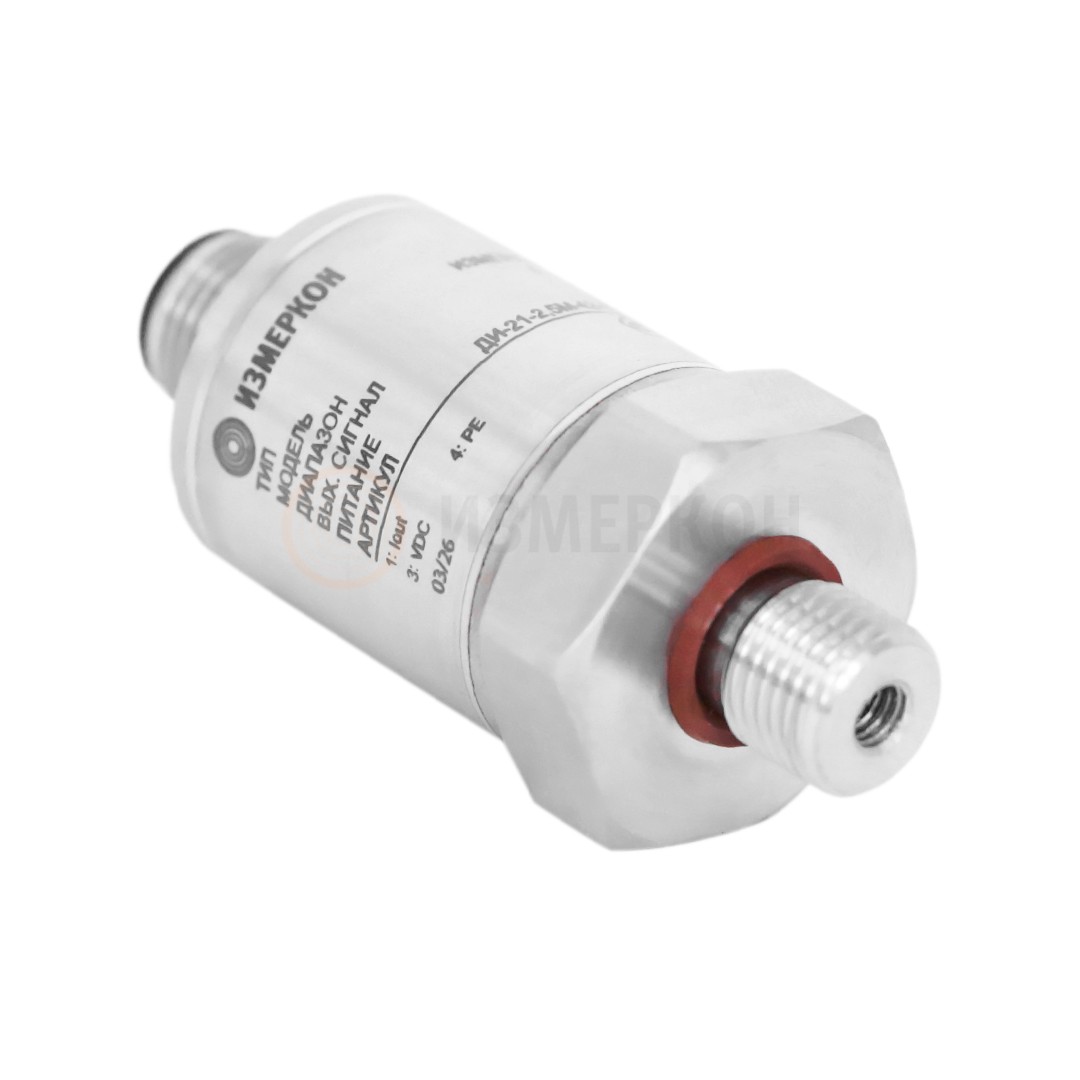

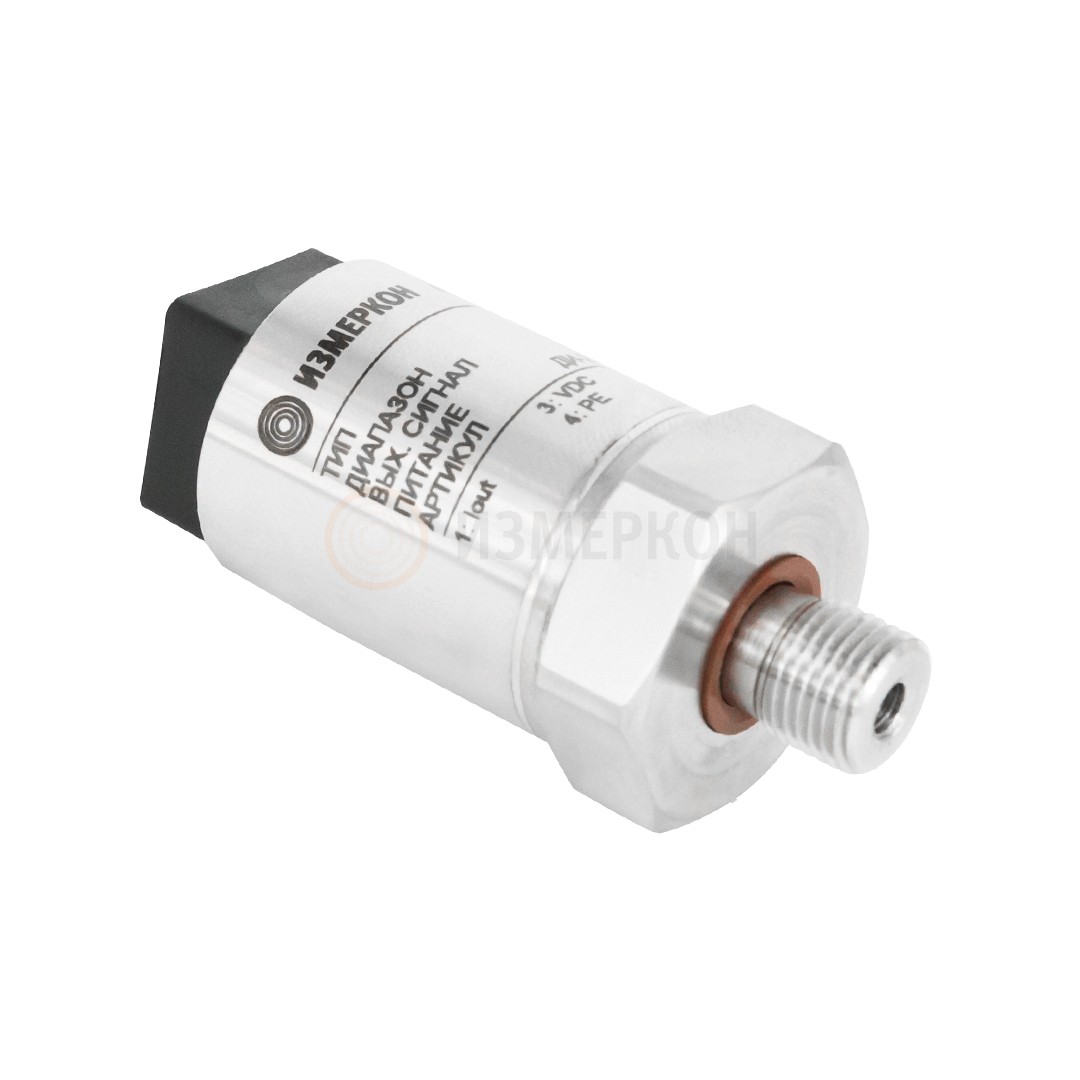

- M12 / Packard: промышленный уровень IP67.

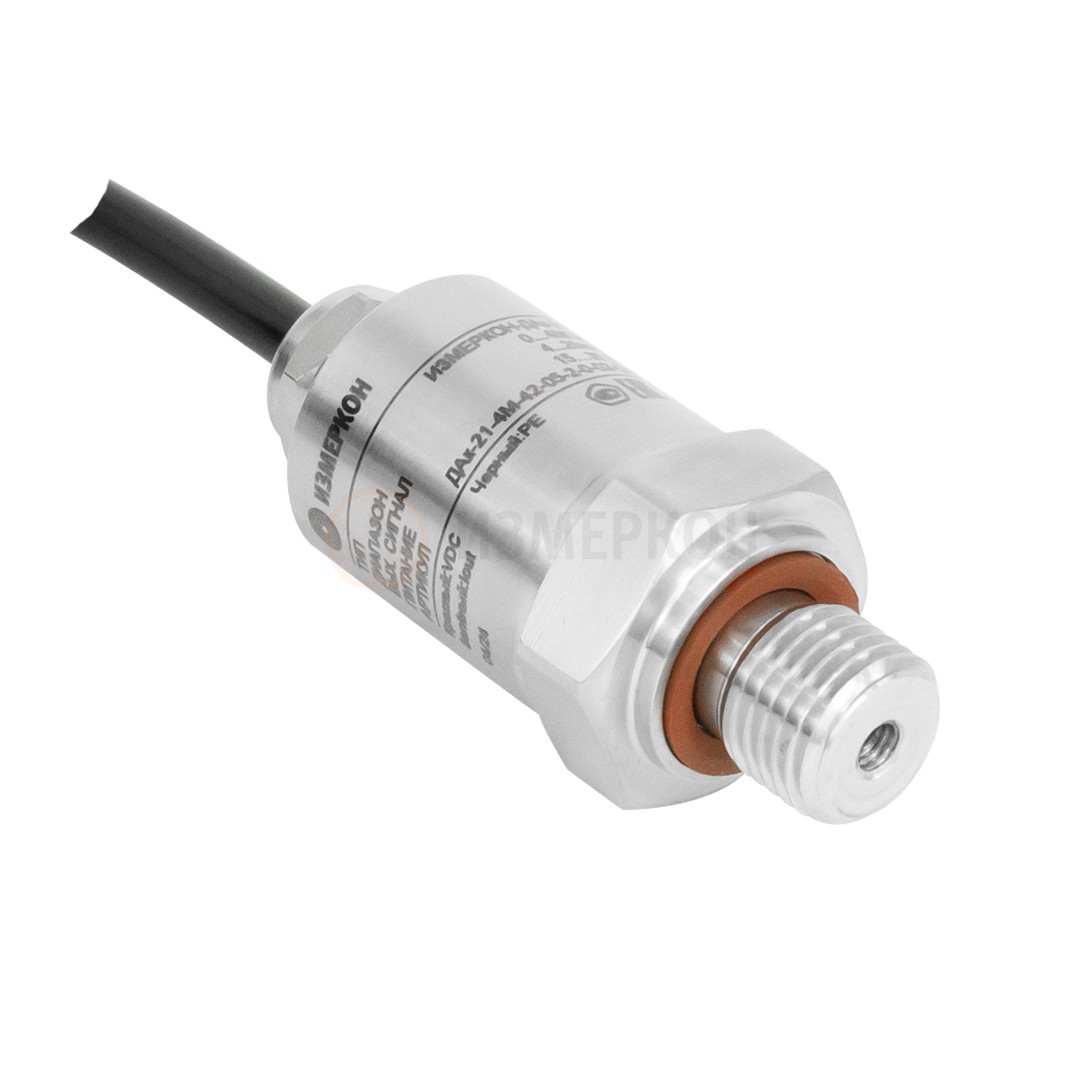

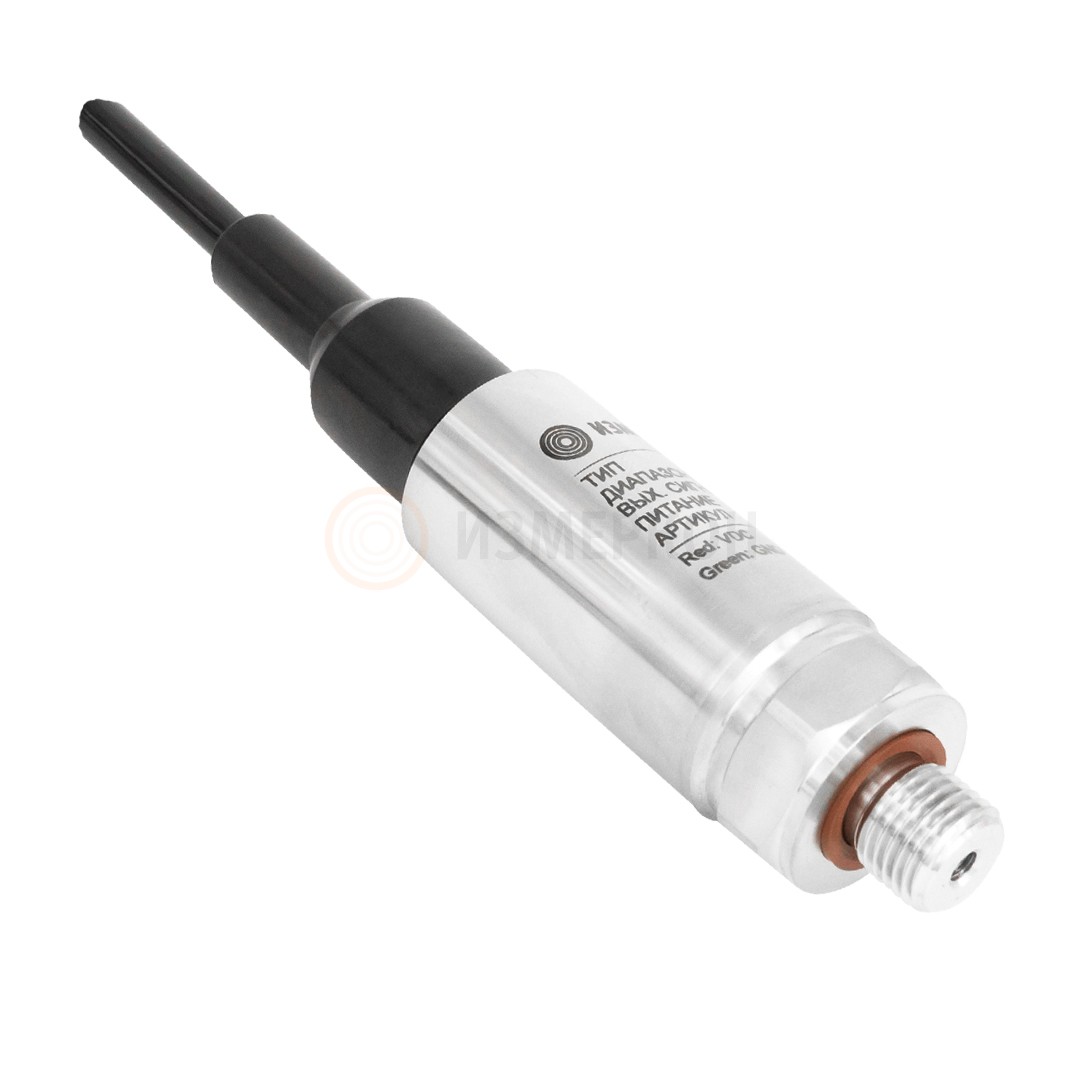

- Прямой кабельный вывод: максимальная защита IP68.
Схожее контрольно-измерительное оборудование
- OEM-компоненты Серии 10 — ультрастабильные сенсоры давления.
- Серия LX — высокоточные малогабаритные преобразователи (диаметр до 19 мм).
- Сенсоры 6L HP и 7L HP — решения для высокого давления и температур до 150 °С.
Расшифровка кода для заказа
Для точного подбора используется номенклатурная кодировка:
ДХ 21 – [Вид давления] – [Верхний предел] – [Тип сигнала] – [Погрешность]
Пример: ДИ 21 100М 42 025
Это датчик избыточного давления (ДИ), серия 21, предел 100 МПа (100М), выход 4-20 мА (42), погрешность 0,25% (025).
