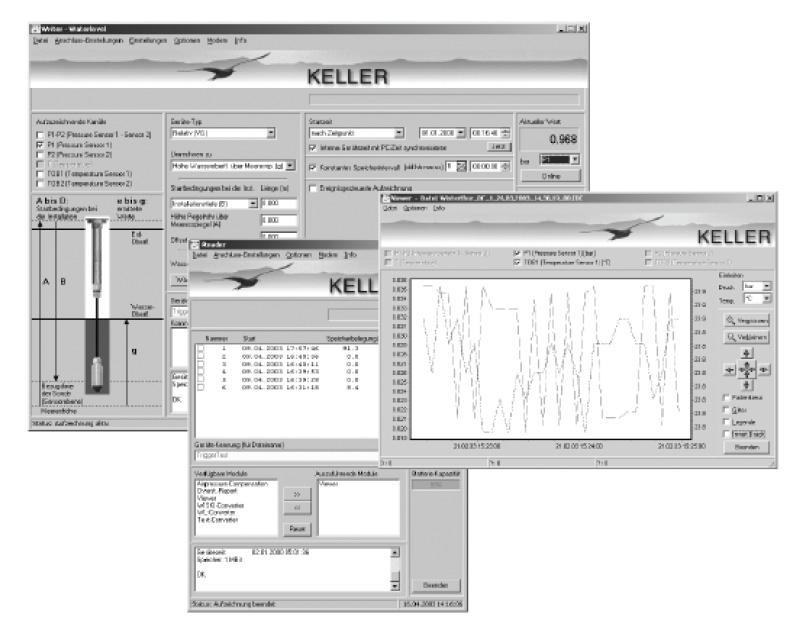

Программное обеспечение Logger 4.x

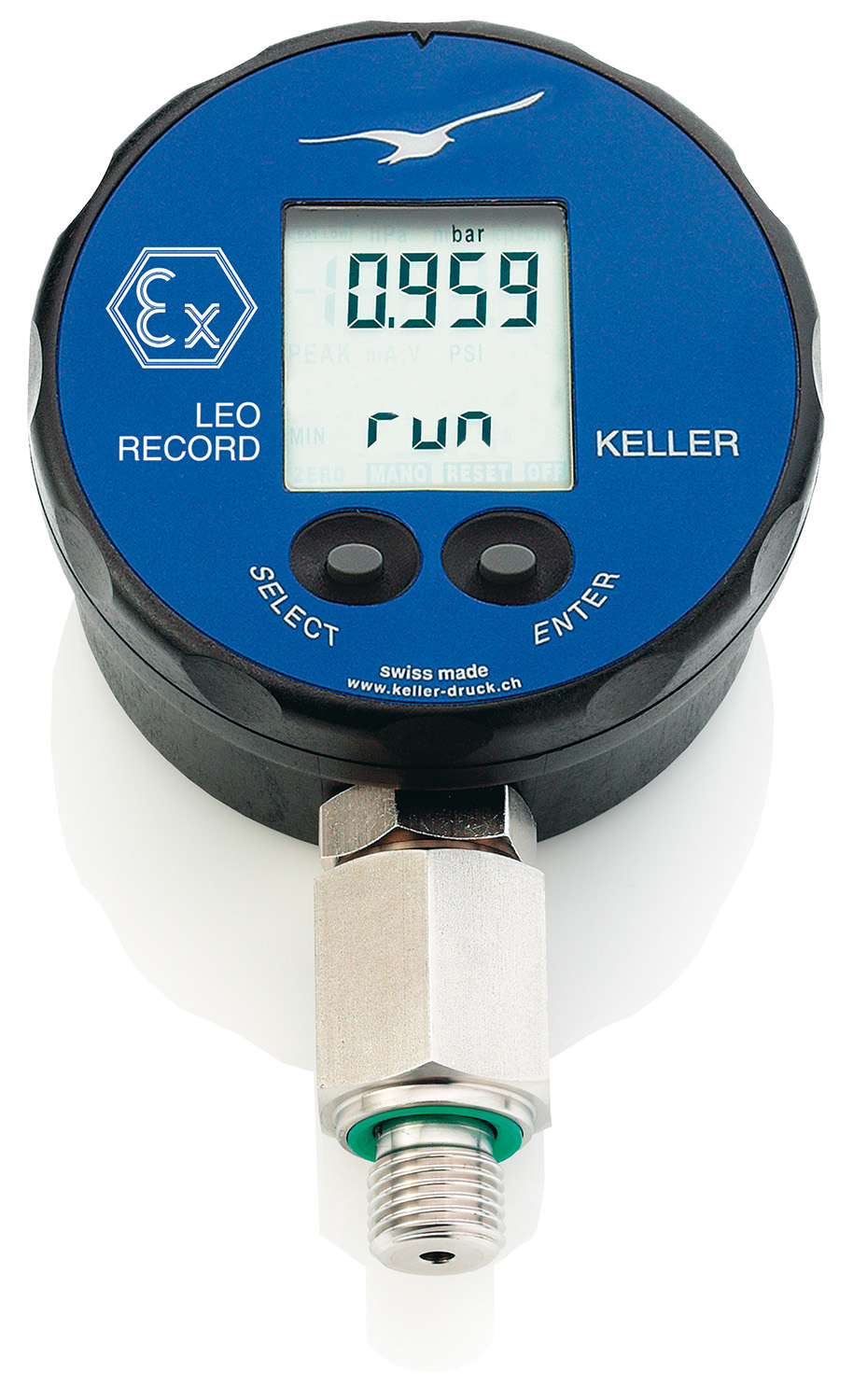

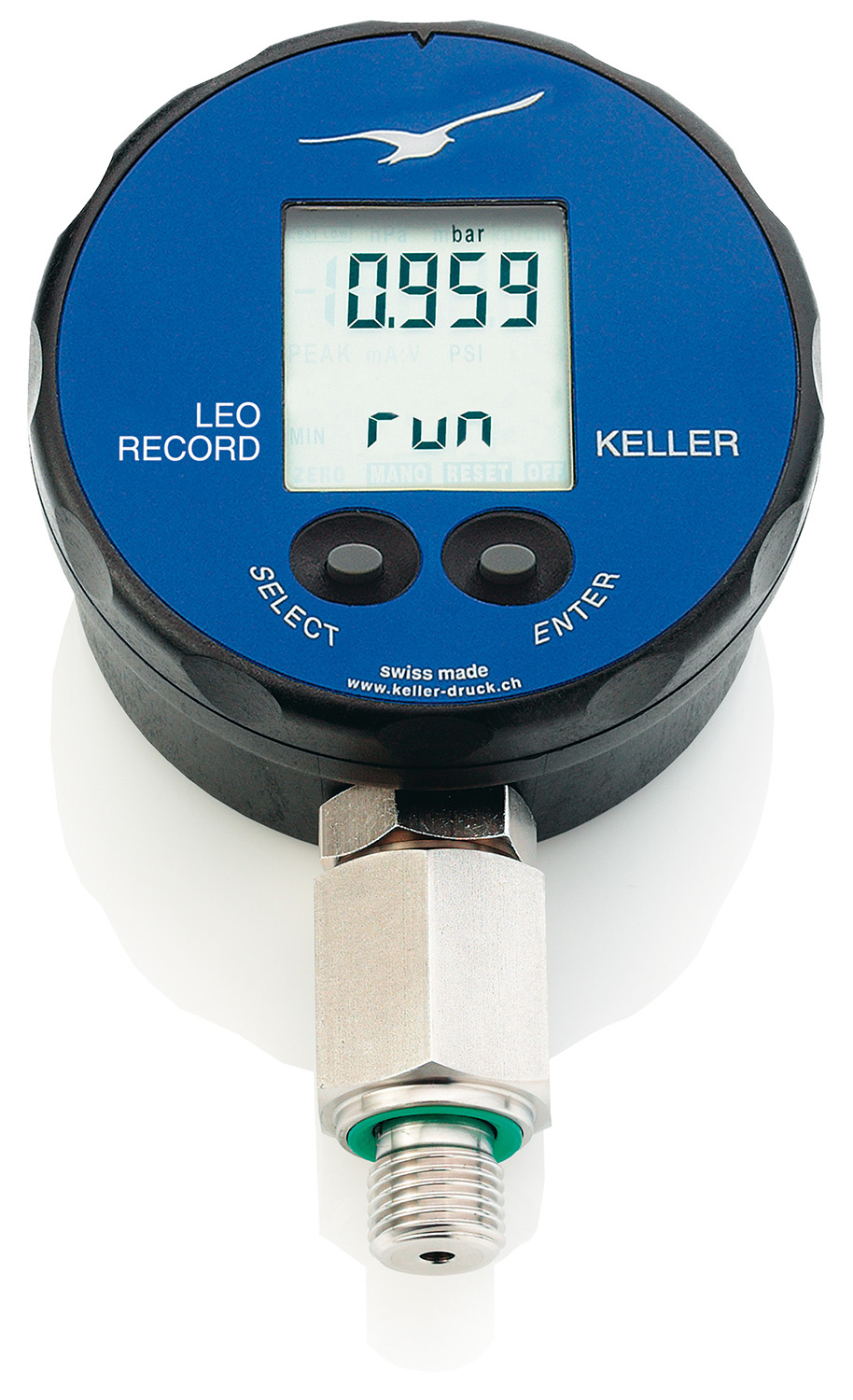

Манометр-регистратор давления и температуры LEO Record
LEO Record работает как автономный цифровой манометр с функцией регистратора: прибор показывает текущее давление и температуру на дисплее и одновременно записывает их во внутреннюю память для последующего анализа на компьютере. Класс точности 0,1% ВПИ, диапазоны от минус 1…3 бар до 0…1000 бар, питание от батареи, память примерно на 57 000 измерений.
Если Вам необходимо запросить дополнительную техническую документацию на продукт или нужна консультация по нему, свяжитесь с нашими специалистами.
Особенности и преимущества LEO Record
- Два параметра одновременно: давление и температура среды пишутся в одну сессию, что позволяет видеть, связан ли скачок давления с прогревом системы.
- Автономность: прибор питается от батареи и не требует внешнего источника, поэтому его ставят на удалённых узлах без электропитания.
- Интервал записи от 1 секунды: минимальный шаг измерения позволяет ловить короткие переходные процессы, например гидроудары при пуске насоса.
- Запись по событию: частота опроса меняется в заданных интервалах давления, а ненужные участки не пишутся, что экономит память и упрощает разбор.

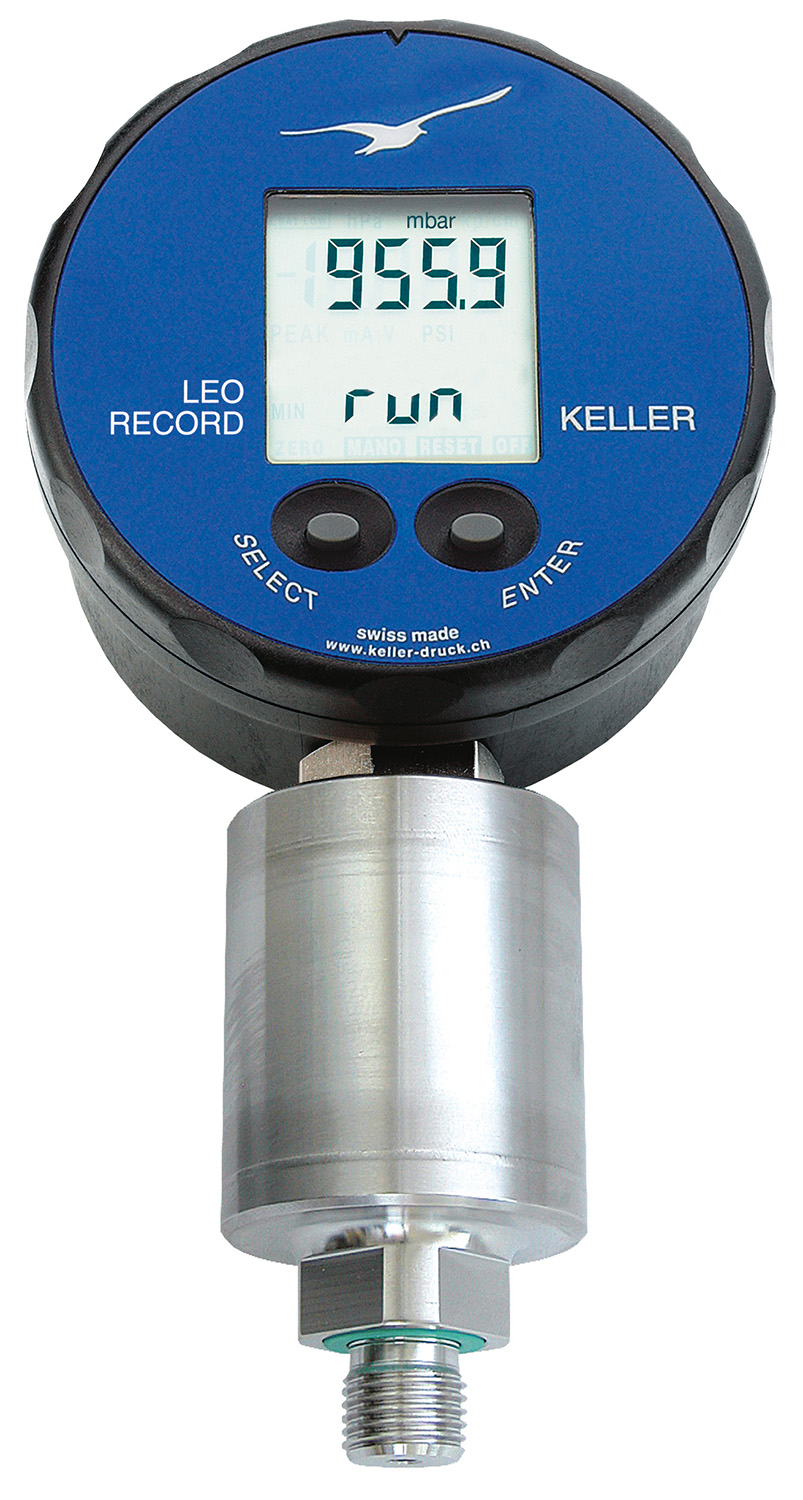

- Пьезорезистивный сенсор для рабочих диапазонов и ёмкостный для низких давлений: точность сохраняется и на малых значениях.
- Паспорт узла в памяти прибора: информацию о точке монтажа и комментарии можно хранить прямо в устройстве.
- Программное обеспечение Logger для ПК: выгрузка архива, построение графиков и настройка режимов записи.
Общая информация о регистраторе давления
Прибор выпускается в диапазонах минус 1…3 бар, минус 1…30 бар, 0…300 бар, 0…700 бар и 0…1000 бар. Присоединение к процессу резьбовое G1/4 дюйма наружное, другие варианты по запросу. Управление построено на двух кнопках: левая включает прибор и переключает функции и единицы измерения, правая подтверждает выбор.
Измерение и вывод на дисплей выполняются раз в секунду. В верхней части экрана отображается текущее давление, сбоку выводится статус записи, поэтому оператор видит, идёт ли регистрация, не подключая прибор к компьютеру.
Принцип работы манометра регистратора
Давление среды воздействует на измерительную мембрану, за которой находится чувствительный элемент. В основных диапазонах применяется пьезорезистивный кремниевый сенсор: под нагрузкой меняется сопротивление тензомоста, и электроника пересчитывает сигнал в единицы давления с температурной компенсацией. В диапазонах низких давлений применяется ёмкостный сенсор, у которого выше разрешение на малых значениях.
Параллельно измеряется температура среды, а результаты записываются во внутреннюю энергонезависимую память с заданным интервалом. После окончания сессии архив выгружается на компьютер через программу Logger, где строятся графики и выполняется экспорт данных.
Где применяется LEO Record
- Испытания и опрессовка трубопроводов: фиксация падения давления за время выдержки с документальным подтверждением.
- Обследование сетей водоснабжения и теплоснабжения: суточные и недельные графики давления в контрольных точках.
- Диагностика гидравлических систем: поиск пиков и провалов давления, которые не видны на стрелочном манометре.
- Пусконаладка насосного оборудования: запись переходных режимов при пуске и останове.
- Контроль технологических процессов: длительный мониторинг давления и температуры среды в аппаратах.
- Метрологические и лабораторные испытания: регистрация нагрузочных циклов.
Технические характеристики LEO Record
| Параметр | Значение |
|---|---|
| Измеряемые параметры | давление, температура |
| Диапазоны давления | минус 1…3; минус 1…30; 0…300; 0…700; 0…1000 бар |
| Класс точности | 0,1% ВПИ |
| Точность измерения температуры | типовая 0,5 °C |
| Температура измеряемой среды | минус 40…120 °C |
| Температура эксплуатации | 0…50 °C (хранение минус 10…60 °C) |
| Интервал измерения | настраиваемый, минимально 1 раз в секунду |
| Объём памяти | около 57 000 измерений (опция: двойной объём) |
| Присоединение к процессу | G1/4 дюйма наружное, другие по запросу |
| Питание | встроенная батарея |
| Программное обеспечение | Logger 4.x для ПК |
Частые вопросы о регистраторах давления
Чем регистратор отличается от обычного цифрового манометра
Обычный манометр показывает давление в текущий момент, а регистратор дополнительно сохраняет значения во внутреннюю память с заданным интервалом. Это позволяет получить график за смену, сутки или неделю и доказать, при каком давлении работала система, а не полагаться на разовые замеры оператора.
На сколько хватает памяти прибора
Памяти хватает примерно на 57 000 измерений, есть исполнение с удвоенным объёмом. При интервале записи 1 секунда памяти хватает примерно на 15 часов непрерывной регистрации, при интервале 1 минута примерно на 39 суток. Режим записи по событию расходует память экономнее.
Можно ли применять прибор для опрессовки
Да, это одна из основных задач: прибор фиксирует давление в начале и в конце выдержки и сохраняет весь график, поэтому результат испытания подтверждается архивом, а не записью в журнале.
Нужна ли поверка
Если прибор используется как средство измерений в сфере государственного регулирования, требуется поверка. Уточняйте актуальные сведения о внесении конкретного исполнения в Госреестр СИ у наших специалистов до оформления заказа.
