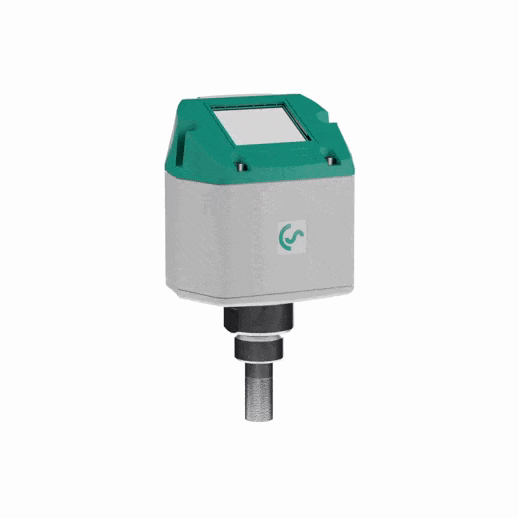

Датчик точки росы с дисплеем и выходами Modbus и 4...20 мА — FA 500
Контроль уровня влажности в промышленных газовых магистралях — задача для обеспечения долговечности любой пневматики. Датчик точки росы модели FA 500 разработан специально для непрерывного мониторинга среды. Устройство помогает вовремя выявить избыточную влагу, предотвратить коррозию трубопроводов и исключить поломку дорогостоящих исполнительных механизмов на производстве.
Если необходимо запросить дополнительную техническую документацию на продукт или нужна профессиональная консультация по его интеграции в вашу систему, свяжитесь с нашими специалистами.
Ключевые особенности и возможности настройки датчика точки росы для сжатого воздуха
Устройство создавалось для максимального удобства работы на объекте. Отличительная черта модели — наличие полноценного интегрированного дисплея и сенсорных кнопок для навигации по меню.
Главные преимущества прибора:

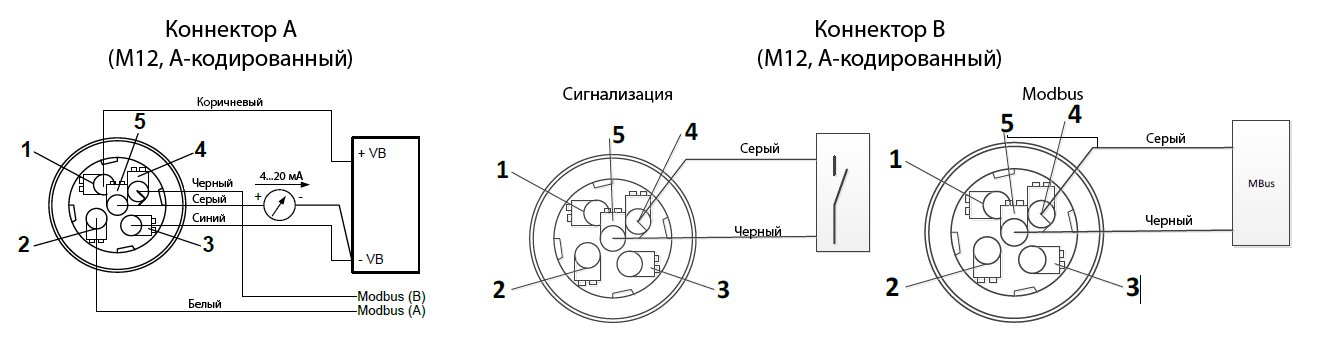

- Интегрированный цифровой интерфейс стандарта Modbus-RTU (RS 485) для быстрой передачи данных на логические контроллеры.
- Классический аналоговый выход 4...20 мА, который можно свободно масштабировать под конкретные нужды.
- Встроенное сигнальное реле (нормально закрытый контакт, максимальные параметры: 60 VDC, 0.5 A).
- Настройка с экрана: Пороговое значение для срабатывания сигнального реле, а также гистерезис, задаются прямо с экрана без необходимости подключения к ПК.
- Быстродействие: Минимальное время отклика на любые изменения в контролируемой среде.
- Надежность: Измерительный блок демонстрирует превосходные показатели долговременной стабильности, что заметно снижает частоту сервисных поверок.
Схожие контрольно-измерительные решения
Наряду с данным устройством, Вас также могут заинтересовать следующие схожие приборы из нашего каталога:
- Устройства FA 510 и FA 515 — новые компактные сенсоры с цифровыми и аналоговыми выходами, но без встроенного экрана.
- ИЗМЕРКОН TP 200 — датчик для измерения точки росы. Контроль влажности сжатого воздуха после осушителя.
- Датчики точки росы — широкий выбор приборов под различные задачи.
Принцип работы и измерение точки росы сжатого воздуха

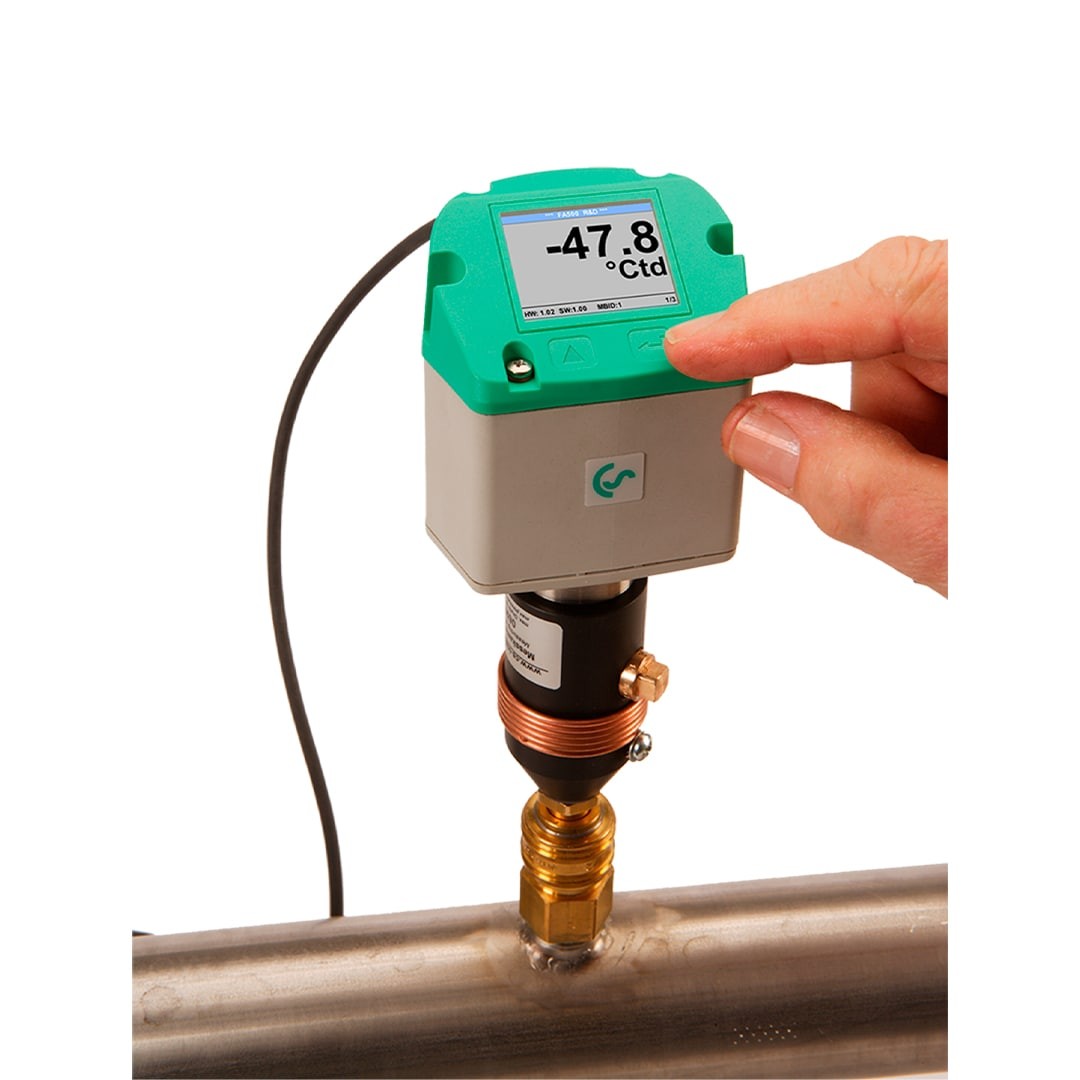

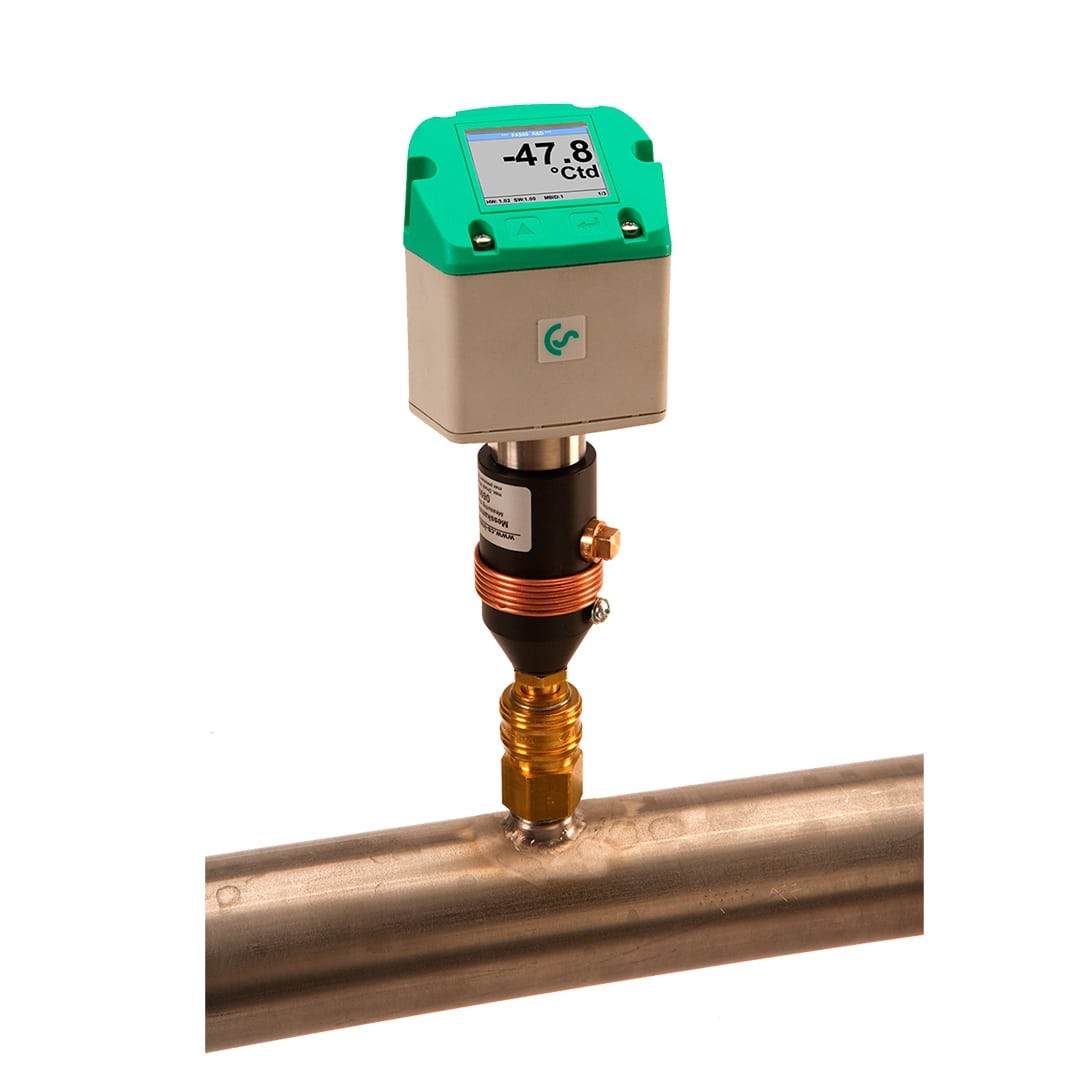

Механическое присоединение к процессу осуществляется через стандартную резьбу G 1/2“. Опционально производитель предлагает варианты с резьбой 5/8“ UNF или 1/2“ NPT. Чтобы забор проб газа происходил максимально корректно, рекомендуется монтировать сенсор через стандартную измерительную камеру (рассчитанную на системы с давлением до 16 бар). Камера оснащена быстросъемным подключением, что облегчает техническое обслуживание.

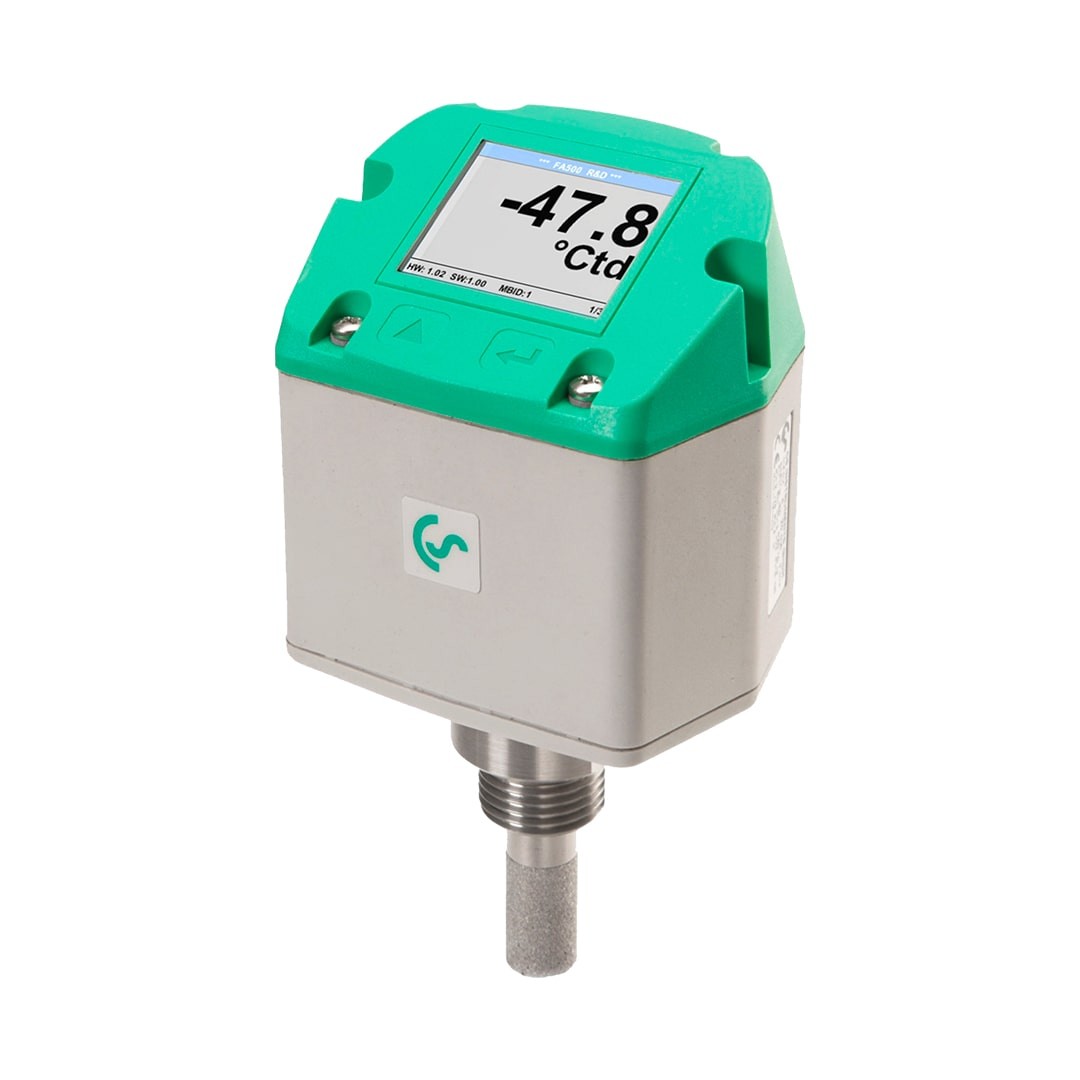

Взаимодействие с прибором происходит через встроенный экран. На главной странице крупным шрифтом отображается текущая точка росы сжатого воздуха. Переключаясь между дополнительными экранами с помощью сенсорных стрелок, можно посмотреть прочие параметры влажности и температуры: например, абсолютную влажность в г/м³ или г/кг, а также объемную долю в ppm.
Важная программная функция прибора — способность пересчитать текущие показания под давлением в значение точки росы при нормальном атмосферном давлении. Для корректной работы этой опции достаточно зайти в раздел "Pressure Setting" и ввести рабочее системное давление, а также значение референтного (атмосферного) давления.
Сферы применения датчика
Оборудование устанавливается на тех участках пневмолиний, где присутствие остаточной влаги критично для технологического процесса. Прибор идеально подходит для работы в связке с рефрижераторными, мембранными и адсорбционными осушителями.
Основные отрасли, где востребован строгий мониторинг влажности:
- Современное приборостроение, электроника и медицинская промышленность.
- Измерение точки росы на объектах нефтегазового сектора.
- Автомобилестроение, покрасочные камеры и оснащение испытательных стендов.
- Анализ качества сжатого воздуха и степени его подготовки при проведении пневмоаудита и энергоаудита производств.
Технические характеристики и свойства
Для удобства подбора оборудования под конкретные задачи, сенсоры выпускаются в трех исполнениях с разными измерительными диапазонами: от -80 до +20 °Ctd (для адсорбционных осушителей), от -60 до +30 °Ctd и от -20 до +50 °Ctd (для рефрижераторных систем).
Ниже представлена сводная таблица проверенных технических параметров:
| Характеристика | Значение |
|---|---|
| Доступные диапазоны измерения | -80...+20 °Ctd; -60...+30 °Ctd; -20...+50 °Ctd |
| Точность показаний | ±1°C (в диапазоне 20...-20°Ctd) ±2°C (в диапазоне -20...-50°Ctd) ±3°C (в диапазоне -50...-80°Ctd) |
| Допустимое рабочее давление | от -1 до 50 бар (доступна специальная версия до 350 бар и до 500 бар) |
| Напряжение питания | 24 VDC (рабочий коридор от 16 до 30 VDC) |
| Класс защиты корпуса | IP 65 |
| Электромагнитная совместимость (EMV) | В строгом соответствии с DIN EN 61326 |
| Рабочая температура среды | от -20 до +50 °C |
| Цифровой интерфейс связи | Modbus-RTU (RS 485) |
| Аналоговый сигнал | 4...20 мА (допустимая нагрузка <500 Ом) |
| Параметры сигнального реле | Нормально закрытое (NC), макс. 60 VDC, 0,5 A |
| Присоединение к процессу | Резьба G 1/2“ |

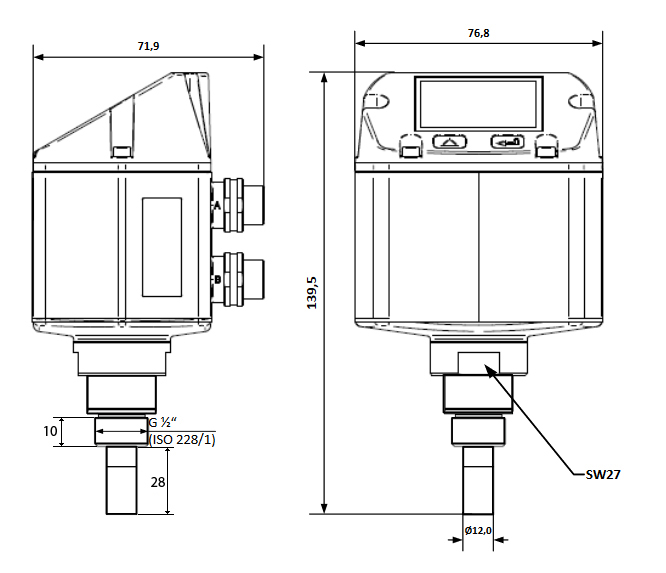

| Габаритные размеры (ШxВxГ) | 76,5 x 85 x 75 мм |
