Спецификация ИЗМЕРКОН ПИ-1
Надежный датчик давления промышленный ИЗМЕРКОН ПИ-1
В современных реалиях датчики давления производители стремятся проектировать максимально прочными и износостойкими. Рассматриваемая модель ИЗМЕРКОН ПИ-1 представляет собой высокоточное измерительное устройство, разработанное для постоянного мониторинга состояния жидких и газообразных сред. Прибор базируется на чувствительных элементах исключительной надежности. В зависимости от конкретных технических условий на объекте, внутри устанавливаются керамические пьезорезистивные или емкостные конденсаторы, а также сапфировые сенсоры. Прибор сконструирован таким образом, чтобы гарантировать бесперебойный сбор данных и их мгновенную передачу на диспетчерские пульты.
Если Вам необходимо запросить дополнительную техническую документацию на продукт или нужна консультация по нему, свяжитесь с нашими специалистами.
Особенности конструкции и эксплуатации

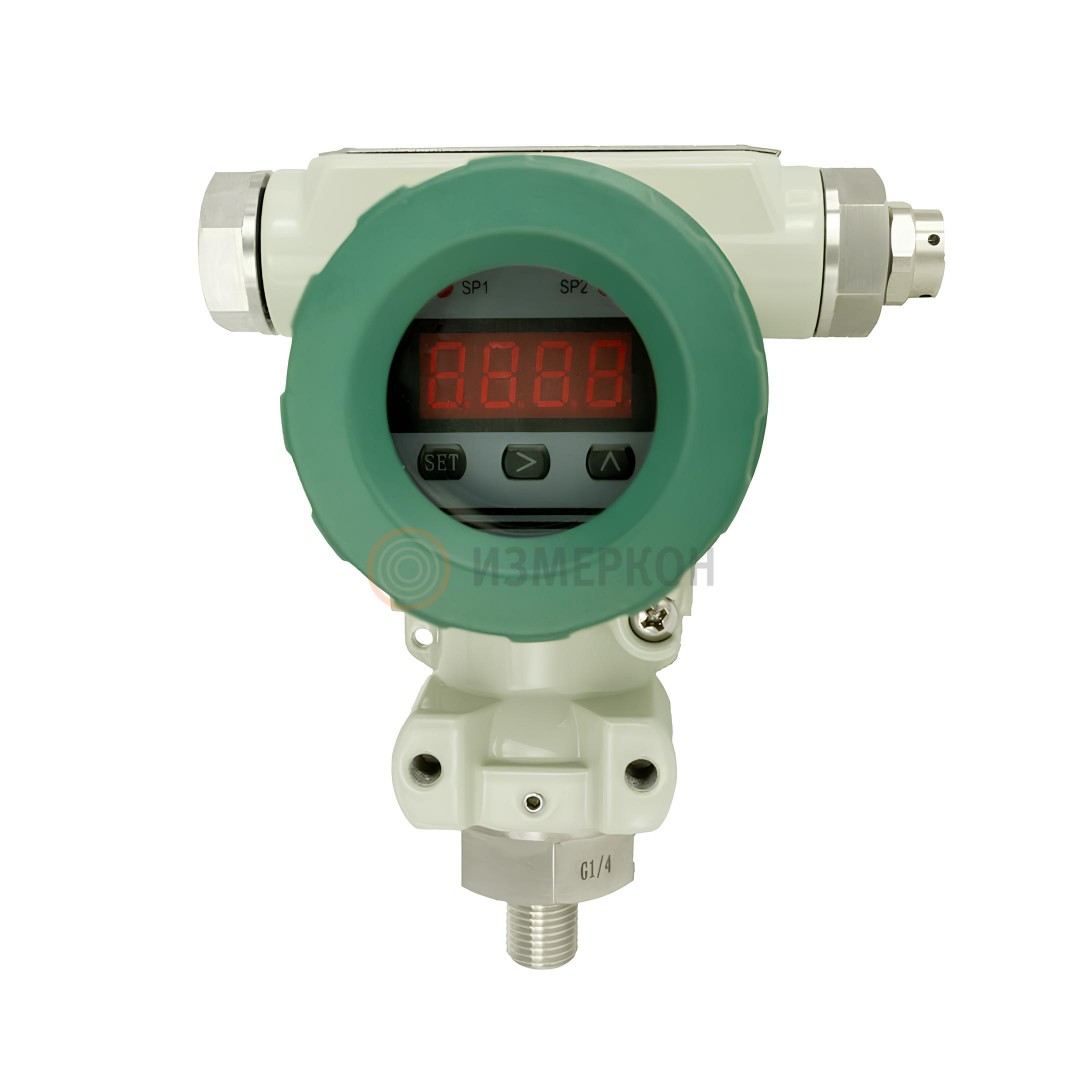

Когда инженер выбирает датчик давления с индикацией, ключевым фактором становится удобство считывания информации и защищенность электроники. Серия ПИ-1 выпускается с дисплеем, предлагая на выбор яркий 4-битный LED-экран или энергоэффективный LCD-вариант. Главными достоинствами прибора являются минимальный дрейф показаний и высокая долговременная стабильность. Благодаря герметичному исполнению, допускается монтаж в сильно загрязненных, влажных и даже огнеопасных рабочих зонах. Корпус имеет ударопрочную конфигурацию, которая успешно гасит внешние вибрационные колебания.
Наряду с данным устройством, Вас также могут заинтересовать следующие схожие приборы:
- Цифровой манометр LEO2. Автономный цифровой манометр с функцией запоминания минимального и максимального значений.
- Общепромышленный преобразователь давления ИЗМЕРКОН ДХ-21.
Общая информация о промышленном преобразователе давления
Надежные промышленные преобразователи давления данной серии производятся в шести модификациях. Первый и второй типы имеют гигиеническое исполнение с плоской мембраной или зажимным кламповым соединением, что идеально подходит для пищевой индустрии и вакуумных магистралей. Третий тип комплектуется сапфировым кристаллом и рассчитан на экстремальный нагрев измеряемого потока до 250 °C (при условии установки специального присоединения с радиатором). Четвертый и пятый типы используют керамические емкостные компоненты, совместимые с агрессивными химикатами, не вызывающими коррозию стали и керамики. Шестой тип дополнительно оснащен особой чувствительной пленкой для работы с густыми и вязкими суспензиями.
Принцип работы и производство датчик давления
Технологически грамотное производство датчик давления опирается на строгий многоступенчатый регламент. Чувствительный механизм воспринимает физическое усилие потока. Микропроцессор устройства выполняет автоматическую компенсацию термических погрешностей и цифровую корректировку массива данных. Лишь после этого формируется стабильный унифицированный сигнал. Для того чтобы исключить любой риск отказа оборудования на предприятии заказчика, каждое изделие подвергается серии тяжелых испытаний. Они включают циклы искусственного высокотемпературного старения, снятие механических напряжений в материалах при резких скачках напора, а также комплексную имитацию негативных факторов окружающей среды в специальных камерах.
Применение датчиков давления в промышленности
Многофункциональные датчики давления в промышленности обеспечивают безопасность. Прибор настраивается на измерение как относительного, так и абсолютного давления. Сферы внедрения охватывают угольные шахты, нефтяные промыслы, нефтехимические комбинаты и системы гидросооружений. Оборудование массово применяется в судоходстве, медицинских учреждениях и природоохранных объектах. Если проектной документацией заложен датчик давления и температуры промышленный, модель ПИ-1 закроет потребность в оценке напора, при этом успешно справляясь с нагревом: аппаратная термокомпенсация стабильно работает в интервале от -10 до 70 °C.
Свойства и технические параметры
Функциональные датчики давления российского производства выделяются метрологическими характеристиками. Рассмотрим основные из них:
- Рабочий диапазон охватывает значения от разрежения -0,1 МПа до избыточного напора в 100 МПа.
- Базовая нелинейность не превышает ≤0,2% или ≤0,4% (в зависимости от класса), а гистерезис и воспроизводимость находятся в пределах ≤0,05% или ≤0,1% от верхней границы измерений.
- Заявленная точность устройства составляет 0,25% или 0,5% ВПИ, однако по специальному запросу завод выпускает модификации с точностью 0,1%.
- Допустимая физическая перегрузка сенсора достигает 200% при рабочем напоре менее 10 МПа, и 150% для сетей от 100 МПа.
- Время отклика системы на изменения в магистрали не превышает 1 миллисекунды.

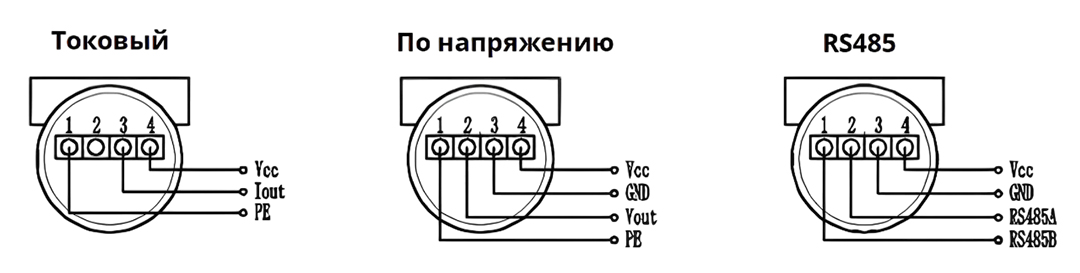

- Передача пакетов данных реализуется через классический аналоговый канал 4…20 мА (с возможным наложением протокола HART), цифровой интерфейс RS485 или трехпроводное подключение по напряжению 0…5 В / 0…10 В.
- Напряжение питания электроники: 15…30 В постоянного тока.
- Конструкционные материалы включают нержавеющую сталь марок 304 и 316L, алюминиевый сплав 6063, титан и керамику. Уровень пылевлагозащиты IP66.
- Температура окружающей среды прибором переносится в диапазоне от -40 до 85 °C.
Дополнительные эксплуатационные примечания. При установке моделей с пределами -5…5 кПа следует помнить, что они предназначены только для газовых смесей, не вызывающих коррозию. Стандартные резьбовые соединения имеют формат M20×1,5 или G1/2, но завод изготавливает и нестандартные штуцеры. Если технологический процесс предполагает периодическое намокание или погружение корпуса в жидкость, это условие обязательно озвучивается на этапе формирования спецификации. Для высокотемпературных версий с радиатором требуется постоянный свободный приток воздуха для охлаждения.
