Спецификация ИЗМЕРКОН серии 9

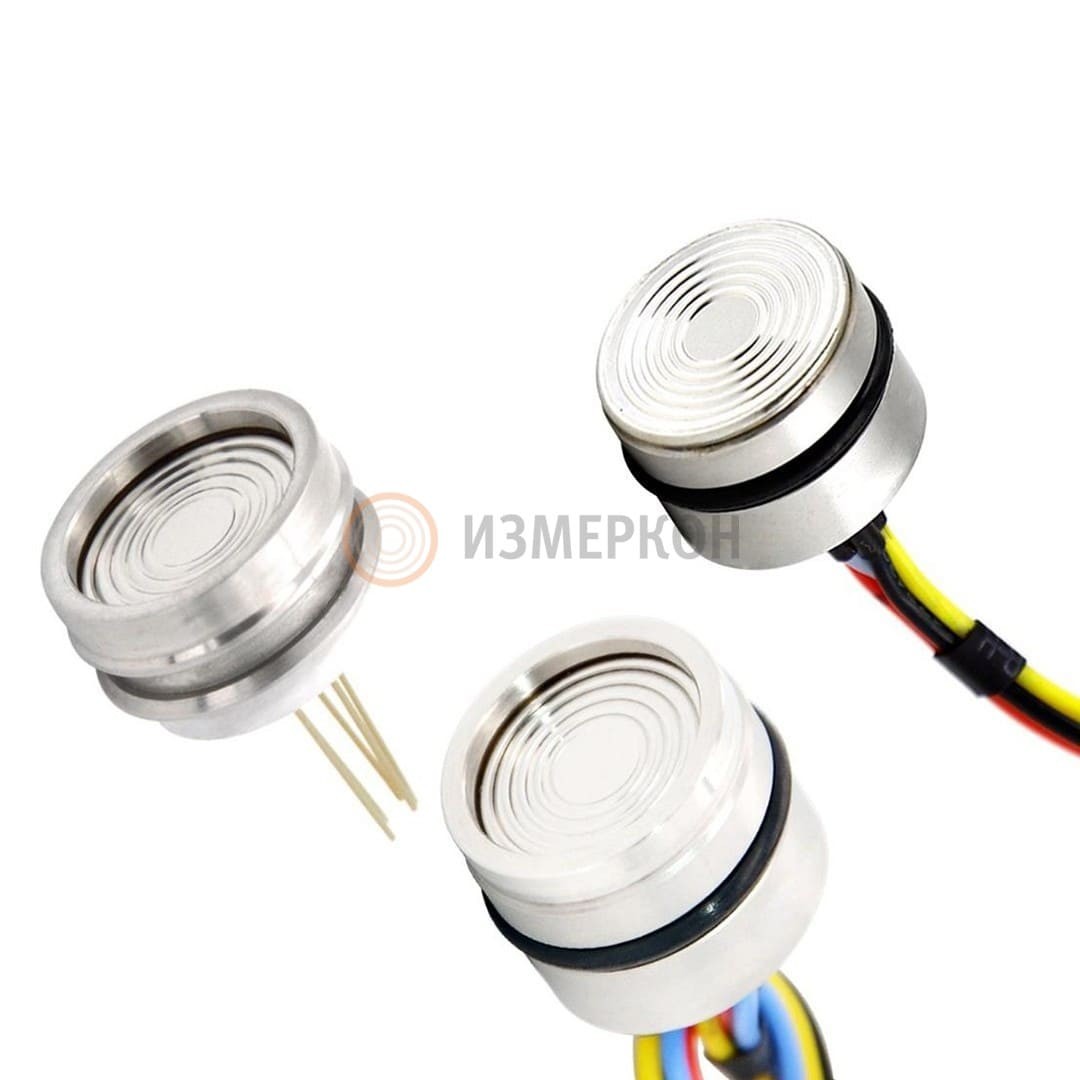

Пьезорезистивный сенсор давления — ИЗМЕРКОН серии 9
Точность контроля промышленных процессов напрямую зависит от стабильности первичных преобразователей. Пьезорезистивный сенсор ИЗМЕРКОН серии 9 разработан специально для интеграции в системы, где требуется сенсор давления газа или жидкостей. Изолированная конструкция прибора, выполненная из нержавеющей стали 316L, гарантирует устойчивость показаний даже в жестких условиях эксплуатации.
Если Вам необходимо запросить дополнительную техническую документацию на продукт или нужна консультация по нему, свяжитесь с нашими специалистами.
Главные особенности пьезорезистивных сенсоров
В основе работы приборов данной линейки лежит метод, отличающийся высокой стабильностью и точностью. Пьезорезистивный сенсор использует кремниевый чип, интегрированный в подложку. Конструкция подложки специально разработана для снятия внутреннего напряжения материала, что гарантирует долгий срок службы.
Производственный процесс изделия включает в себя строгий контроль множества технологических этапов. К ним относятся монтаж чипа и золотых проводников, высокоточная сварка мембраны, а также введение масла под большим разрежением. Внутреннее пространство заполняется специальным силиконовым маслом. Каждый прибор проходит снятие напряжений при цикле изменения показателей, высокотемпературное старение и строгую компенсацию температуры. Форма прибора, способ уплотнения и габаритные размеры соответствуют основным международным стандартам. Диаметр стандартного корпуса составляет 19 мм. Это обеспечивает превосходную взаимозаменяемость сенсоров на любом производстве.
Где применяется сенсор давления ИЗМЕРКОН
Универсальная изолированная конструкция позволяет беспрепятственно интегрировать приборы в различные промышленные системы. Надежный сенсор давления востребован в следующих направлениях:
- Точное измерение уровня разнообразных жидкостей в резервуарах.
- Калибровка и поверка других средств измерений.
- Глубинный мониторинг скважин в гидрологии и гидрогеологии.
- Интеграция в гидравлические контуры и оборудование с тонкой регулировкой.
- Холодильная техника и сложные системы кондиционирования воздуха.
- Авиационно-космическая отрасль, приборостроение и медицинская промышленность.
- Океанология, контроль промышленных процессов.
Сенсоры давления: базовые и специальные модификации
Линейка включает в себя несколько специализированных исполнений, адаптированных для решения конкретных технологических задач. Среди них представлены:
- ИЗМЕРКОН-ППА-9: классические сенсоры абсолютного давления.
- ИЗМЕРКОН-ППАк-9: версия с компенсацией выходного сигнала, который эквивалентен 0,1 МПа.
- ИЗМЕРКОН-ППИ-9: устройства для контроля избыточных показателей среды.
- ИЗМЕРКОН-ППИР-9 и ИЗМЕРКОН-ППР-9: модели для измерения параметров разрежения. Благодаря особой технологии измерения отрицательных значений, эти приборы могут корректно фиксировать значения ниже атмосферного уровня в пределах от -100 кПа до 3,5 МПа.
Отдельного внимания заслуживает специализированное титановое исполнение. Если базовая модель изготавливается из нержавеющей стали 316L, то для работы в агрессивных средах (например, в морской воде с высокой концентрацией хлорид-ионов) применяется оболочка из прочного титанового сплава TC4. Мембрана в таком устройстве выполнена из титана TA1. Подобный сплав обладает исключительной устойчивостью к точечной и кислотной коррозии. Он не боится окисления вследствие воздействия органических веществ, щелочей, хлористых соединений, азотной и серной кислоты. Опционально по запросу клиента доступно изготовление мембраны из тантала.
Характеристики пьезорезистивного сенсора давления
| Параметр | Значение |
|---|---|
| Диапазоны измерений | от -100 кПа до 100 МПа |
| Питание устройства | постоянный ток, напряжение не более 10 В, сила тока не более 3 мА (стандартный ток возбуждения 1,5 мА) |
| Быстродействие (от 10% до 90%) | менее 1 миллисекунды |
| Входное сопротивление | от 2,6 до 5 кОм (стандартно 2,7...5 кОм) |
| Выходное сопротивление | от 3 до 6 кОм |
| Температурный режим (раб./хран.) | от -40 до +125 °C |
| Нелинейность | типично 0,2 % ВПИ (макс. 0,5 % ВПИ) |
| Гистерезис и воспроизводимость | стандартно 0,05 % ВПИ (максимум 0,08 % ВПИ) |
| Сопротивление изоляции | 500 МОм при 100 В постоянного тока |
| Долговечность и срок службы | более 100 миллионов циклов при нагрузке 80% ВПИ и температуре 25°C |
| Вибрационная стойкость | 10 gRMS в диапазоне 20-2000 Гц |
| Электрическое присоединение и вес | гибкие 4-жильные провода (силикон, 0,2 мм², 10 см); контакты — позолоченный ковар (железо-никель-кобальтовый сплав); вес ~23 г |
Рекомендации по монтажу и безопасной эксплуатации
- Для предотвращения сжатия передней стороны и потери стабильности следует применять плавающее уплотнительное кольцо исключительно с торцевой стороны.
- Внутренняя посадочная полость должна быть обработана под углом (25 градусов), чтобы облегчить процесс сборки и не повредить уплотнитель царапинами при монтаже под прямым углом.
- Допуск посадки сенсора и внутренней оболочки датчика должен составлять от +0,02 до +0,05 диаметра, что обеспечит должную герметичность узла.
- Установка в систему производится строго вертикально. Сжатие должно быть равномерным во избежание застревания оболочки и повреждения платы компенсации на задней стороне.
- Категорически запрещается нажимать на чувствительную мембрану руками или твердыми предметами. Это гарантированно приведет к деформации, перфорации и выходу детали из строя.
- При электрическом монтаже остаточная длина обрезки выводов должна составлять не менее 5 мм, а время теплового воздействия (сварки/пайки) не должно превышать 5 секунд.
- Для модификаций избыточного давления (серия ППИ) подводящая трубка на задней стороне обязательно должна иметь свободный контакт с окружающей атмосферой. При этом в полость с эталонной средой не должны попадать пар, агрессивные жидкости или коррозионные газы.
- В зависимости от задачи применяются уплотнительные кольца диаметром 16×1,8 мм из NBR, силиконового каучука или Viton (фторкаучук). Важно учитывать, что нижний предел температурной стойкости Viton составляет -20 °C. При более низких температурах его характеристики ухудшаются, что требует проверки возможности использования.
