Промышленный расходомер газов для ответственных применений — VA 570
Точный учет энергоресурсов на производстве требует оборудования, способного работать в самых сложных условиях. Расходомер газа модели VA 570 представляет собой прибор, разработанный специально для промышленного использования. Он оснащен встроенной измерительной секцией, что гарантирует высокую точность измерений даже в условиях нестабильного потока.
Корпус и датчики устройства выполнены из высококачественных материалов, устойчивых к коррозии и механическому износу. Это делает его идеальным выбором для мониторинга не только чистого воздуха, но и агрессивных, а также взрывоопасных газов.
Если необходимо запросить дополнительную техническую документацию на продукт или нужна консультация по подбору конфигурации под конкретную задачу, свяжитесь с нашими специалистами через форму обратной связи или по телефону.
Особенности и преимущества модели VA 570
Основное отличие VA 570 — его надежность. Прибор сертифицирован по стандартам ATEX для работы во взрывоопасных зонах и имеет одобрение DVGW для использования в сетях природного газа.
Ключевые технические достоинства:
- Прочная конструкция: Корпус из литого алюминия и зонд из нержавеющей стали 1.4571 позволяют использовать прибор на открытом воздухе и в химически агрессивных средах.
- Широкий температурный диапазон: Сенсор сохраняет точность при температуре измеряемой среды до +180°C.
- Выходные сигналы: Modbus RTU, Modbus TCP, Profibus DP, Profi Net.

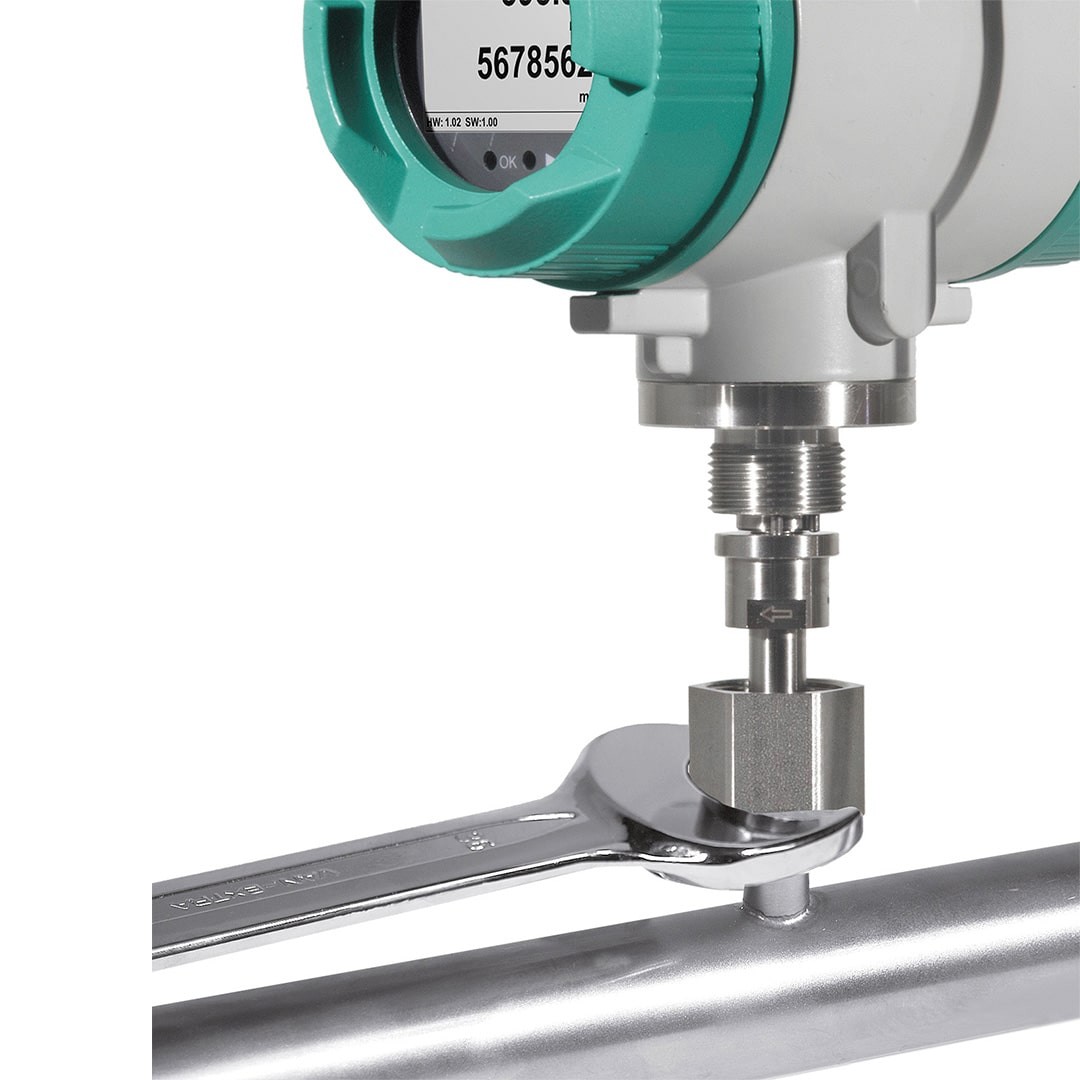

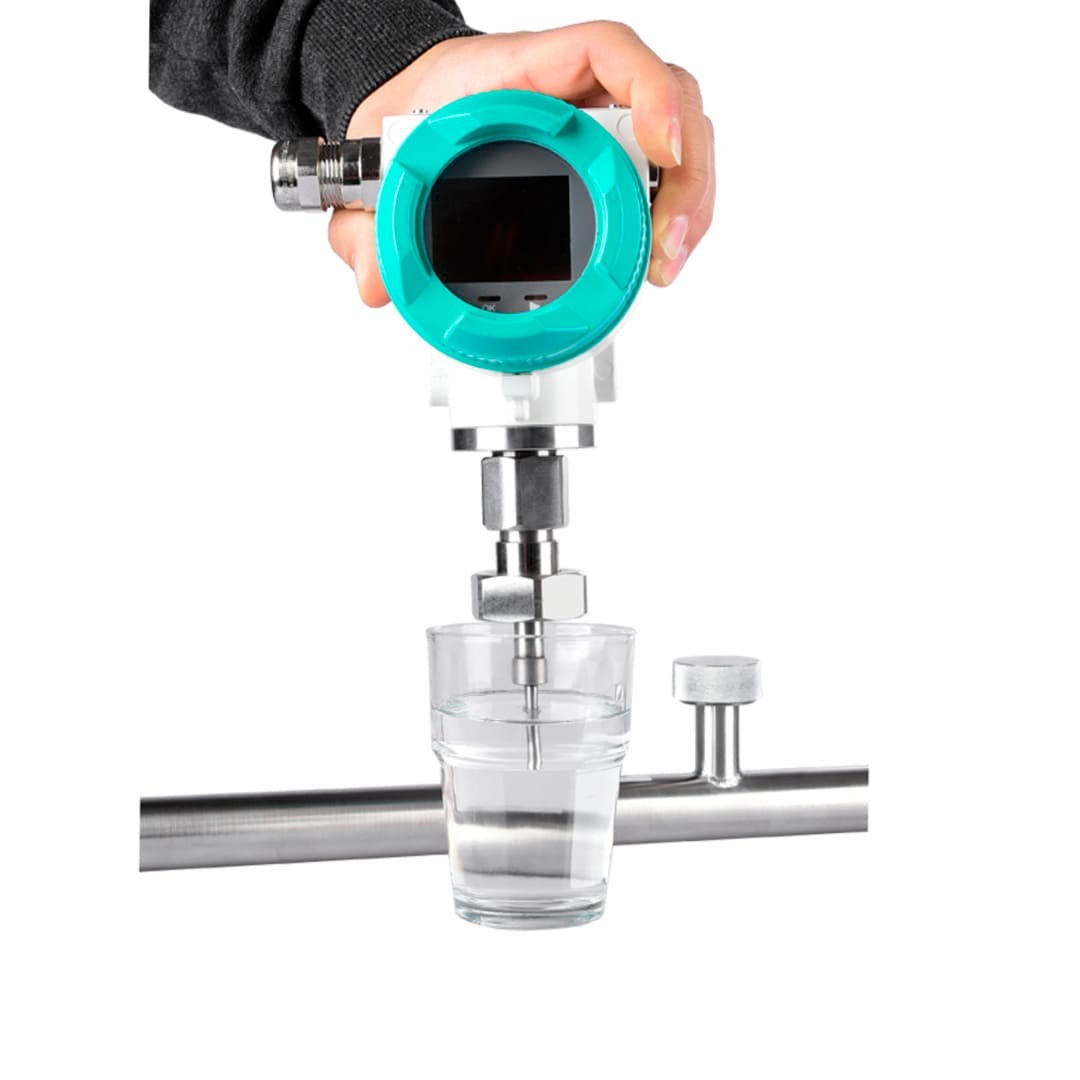

- Удобство обслуживания: Измерительный блок можно легко снять для очистки или калибровки без демонтажа всей секции трубопровода.
Наряду с данным устройством, Вас также могут заинтересовать следующие схожие приборы:
- VA 550 — Погружной расходомер сжатого воздуха для труб диаметром до DN 4000
- VA 520 — Врезной расходомер газов и сжатого воздуха с цифровым интерфейсом.
- VA 525 — Компактный врезной расходомер со встроенным выпрямителем потока.
Общая информация о расходомере сжатого воздуха VA 570
VA 570 — это термомассовый расходомер, который поставляется со встроенной измерительной секцией. Такое исполнение гарантирует корректную конфигурацию измерительного участка трубопровода и тем самым исключает монтажные ошибки, типичные для погружных датчиков. Прибор доступен в двух вариантах исполнения:

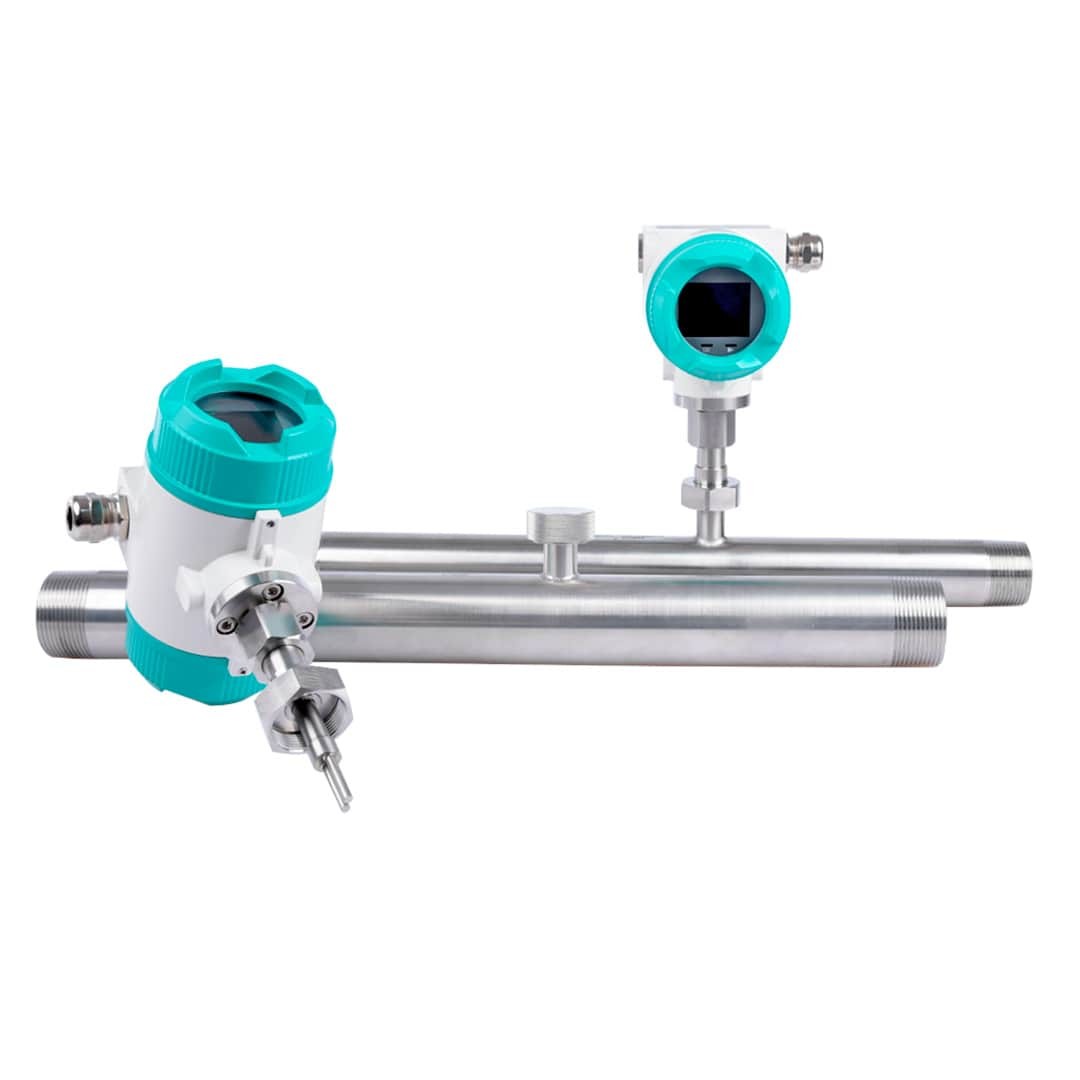

- Резьбовой: Компактный расходомер (резьба R 1/2" – R 2"), удобный для быстрой интеграции в существующие пневмосети.

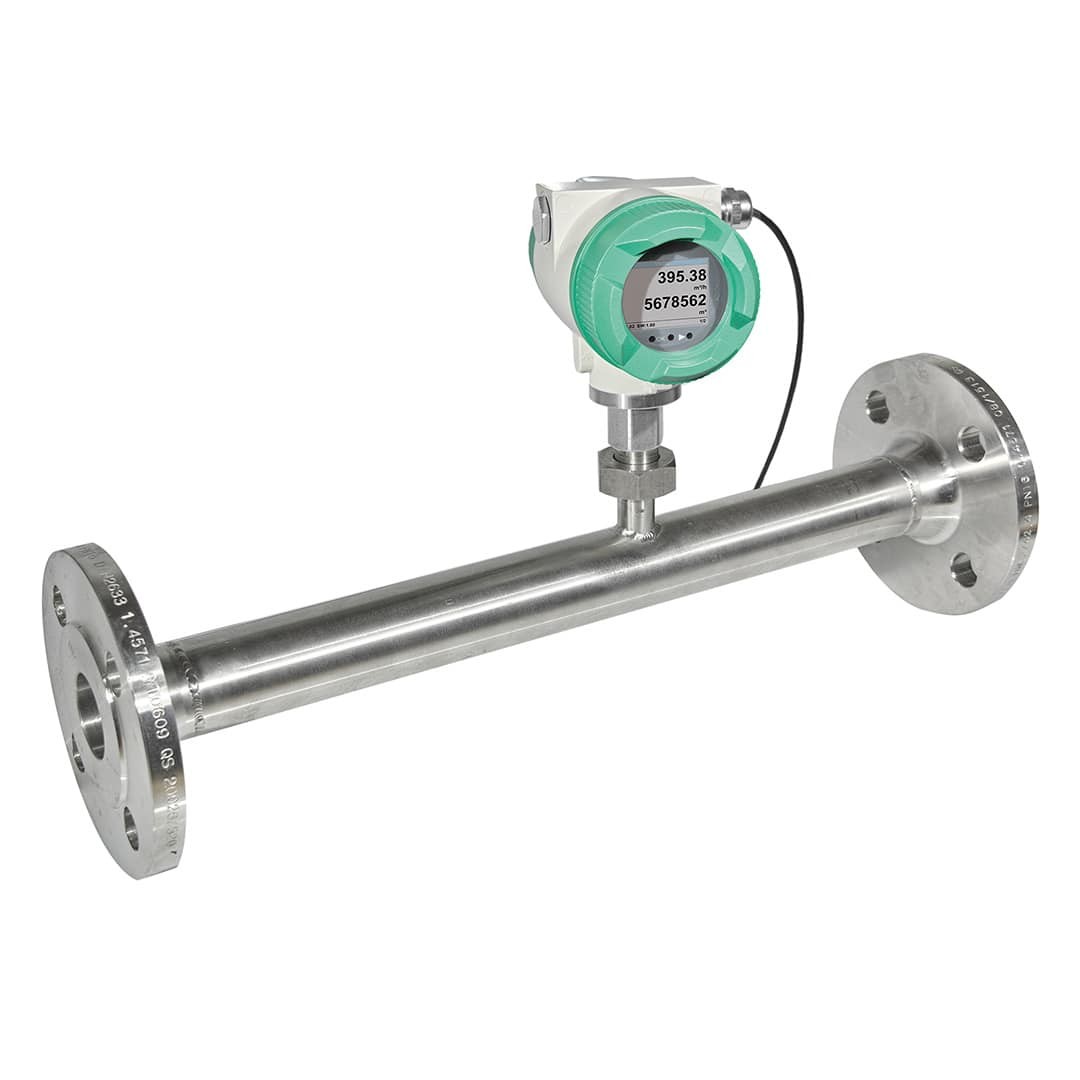

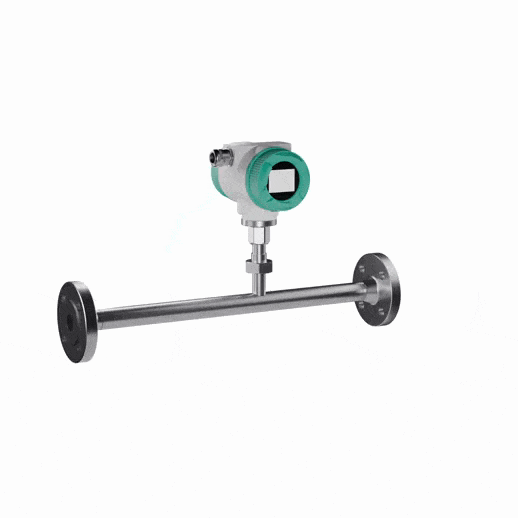

- Фланцевый: Решение для трубопроводов с фланцевым соединением (DN 15 – DN 5080), обеспечивающее максимальную герметичность.

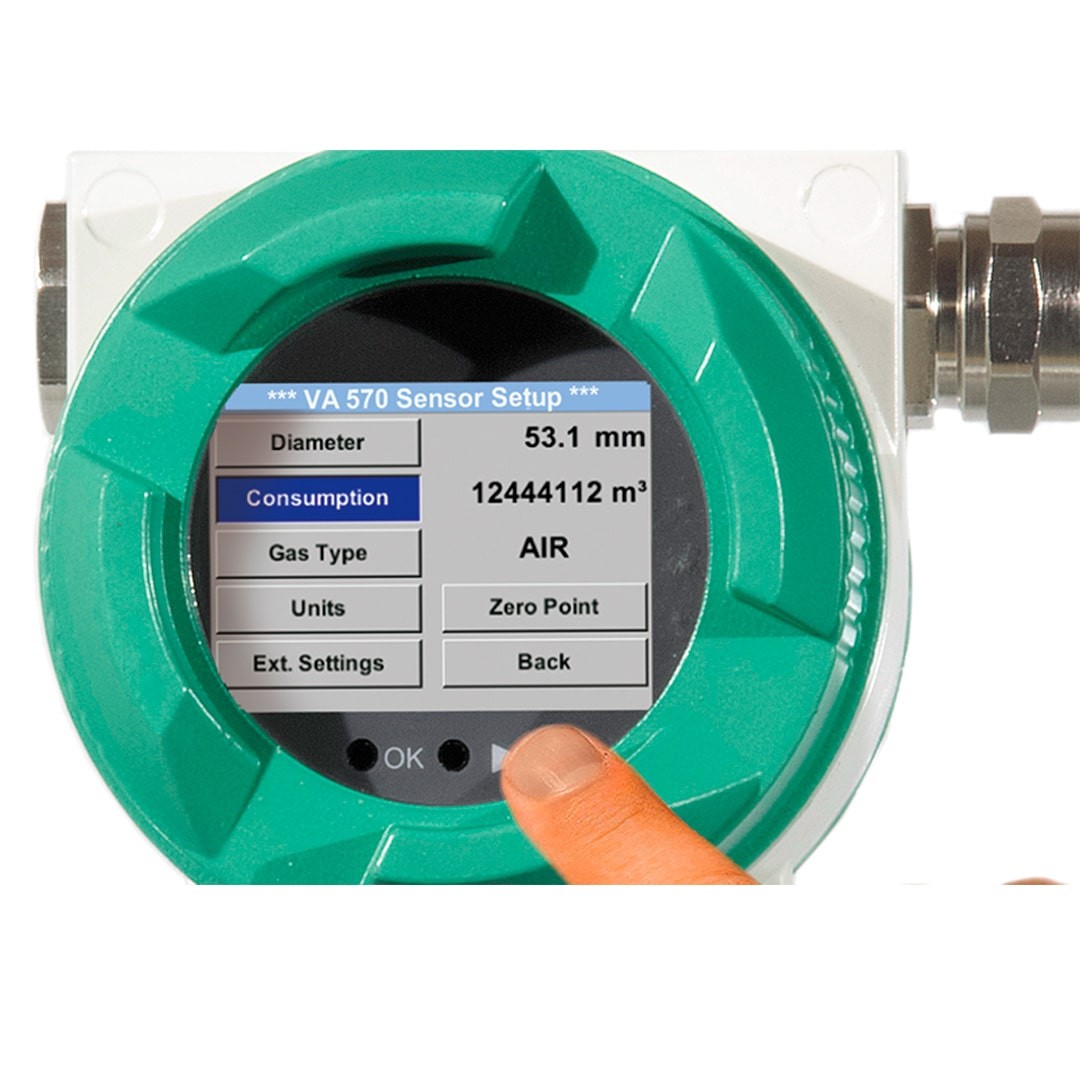

Настройки выполняются через встроенный дисплей или через программное обеспечение. Это позволяет адаптировать прибор под меняющиеся требования производства.
Принцип работы: почему термомассовый метод?

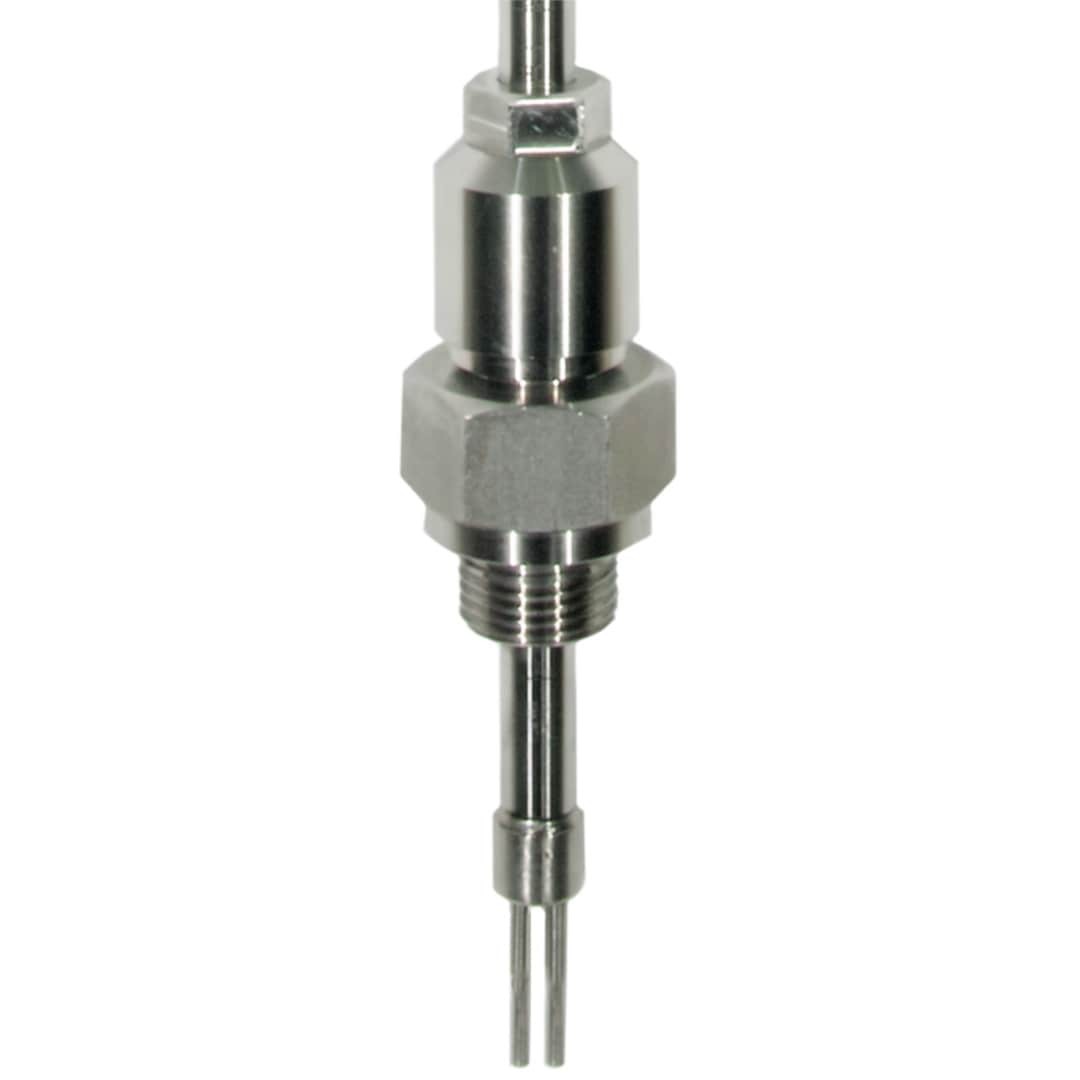

В основе работы VA 570 лежит термоанемометрический принцип измерения. Внутри потока находятся два датчика температуры. Один измеряет температуру газа (компенсационный), а второй поддерживается с помощью электроники при постоянной температуре, превышающей температуру среды. Проходящий поток охлаждает нагретый датчик, и чем выше массовый расход газа, тем больше электрической мощности требуется для компенсации охлаждения и удержания заданной температуры.
Этот метод дает три ключевых преимущества:
- Прямое измерение массы: Не требуется установка датчиков давления и температуры. Прибор сразу выдает расход, приведенный к стандартным условиям.
- Отсутствие потерь давления: Конструкция сенсора практически не создает сопротивления потоку, что экономит энергию компрессоров.
- Высокая динамика: Расходомер сжатого воздуха VA 570 видит даже малейшие движения газа (от 0.1 м/с), что незаменимо для поиска утечек.
Применения термомассового расходомера
Взрывозащищённое исполнение и устойчивость к агрессивным средам позволяют применять прибор в потенциально опасных зонах.
Основные области применения:
- Мониторинг технических газов: Учет расхода азота, аргона, углекислого газа и кислорода.
- Работа с природным газом: Сертификация DVGW позволяет использовать прибор в газораспределительных узлах.
- Химическая и фармацевтическая промышленность: Измерение коррозионных газов и смесей.
- Энергетика: Мониторинг потребления топлива в котельных и на ТЭЦ.
- Вакуумные системы: Высокая чувствительность позволяет контролировать процессы даже при низком давлении.
Свойства и технические параметры расходомера
Для подбора оборудования важно учитывать физические ограничения и возможности прибора. Ниже приведены основные данные, взятые из официальной документации.
Метрологические характеристики
| Параметр | Значение |
|---|---|
| Погрешность (стандарт) | ± 1.5 % от измеренной величины ± 0.3 % ВПИ |
| Погрешность (опция) | ± 1.0 % от измеренной величины ± 0.3 % ВПИ |
| Рабочее давление | До 16 бар (стандарт), до 40 бар (опция) |
| Температура среды | -40...180 °C для зонда -20...70°C для дисплея -20...120°C для ATEX-исполнения |

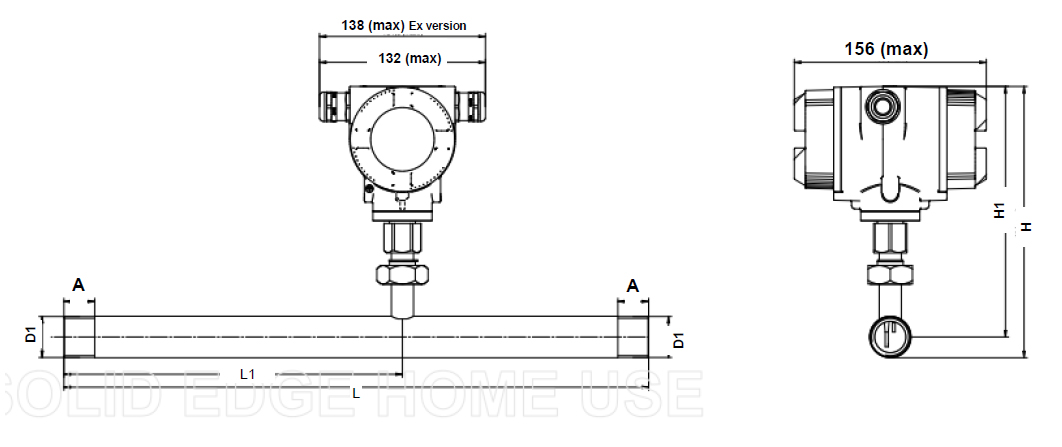

Таблица размеров: расходомер резьбовой (версия VA 570)
Данный расходомер поставляется со встроенным участком трубы.
| Резьба | Внешн. диаметр, мм | Внутр. диаметр, мм | Длина секции (мм) |
|---|---|---|---|
| R 1/2" | 21.3 | 16.1 | 300 |
| R 3/4" | 26.9 | 21.7 | 475 |
| R 1" | 33.7 | 27.3 | 475 |
| R 1 1/4" | 42.4 | 36.0 | 475 |
| R 1 1/2" | 48.3 | 41.9 | 475* |
| R 2" | 60.3 | 53.1 | 475* |
Примечание: *При использовании укороченной секции необходимо строго соблюдать длину прямых участков (минимум 15 диаметров до прибора).

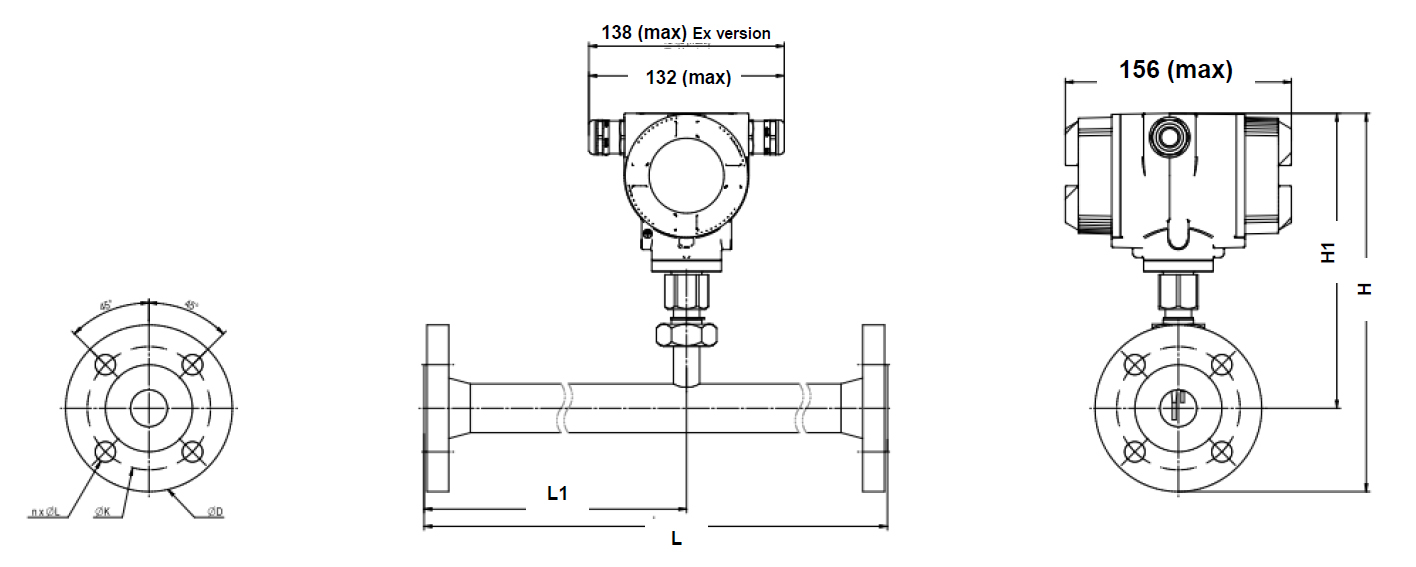

Таблица типоразмеров: фланцевый расходомер (версия VA 570)
Фланцевый расходомер газа поставляется как единая секция, что минимизирует риски утечек и упрощает центровку датчика относительно потока.
| Условный проход (DN) | Внешн. диаметр, мм | Внутр. диаметр, мм | Длина измерительной секции (мм) |
|---|---|---|---|
| DN 15 | 21.3 | 16.1 | 300 |
| DN 20 | 26.9 | 21.7 | 475 |
| DN 25 | 33.7 | 27.3 | 475 |
| DN 32 | 42.4 | 36.0 | 475 |
| DN 40 | 48.3 | 41.9 | 475 |
| DN 50 | 60.3 | 53.1 | 475 |
| DN 65 | 76,1 | 68,9 | 475 |
| DN 80 | 88,9 | 80,9 | 475 |
Поддерживаемые типы газов
Расходомеры сжатого воздуха и газов VA 570 могут быть откалиброваны под конкретную среду или газовую смесь. Например:
- Воздух, Азот (N2), Аргон (Ar);
- Углекислый газ (CO2), Кислород (O2);
- Природный газ, Метан (CH4), Пропан (C3H8);
- Водород (H2), Биогаз.
Для газов, отличных от воздуха, расчет ведется при стандартных условиях: 1013,25 мбар, 0°C (согласно стандарту DIN 1343). Для воздуха условия: 1000 мбар, 20°C (согласно стандарту DIN1945/ ISO 1217).
Где можно купить промышленный расходомер VA 570?
Компания «Измеркон» является официальным поставщиком оборудования серии VA в России. Помимо поставки, мы предлагаем квалифицированный подбор оборудования под вашу задачу, консультационную поддержку и гарантийное обслуживание.
Для заказа и уточнения актуальной стоимости отправьте запрос через сайт. Наши специалисты подготовят коммерческое предложение с учетом необходимых опций и сроков поставки.
